El ancho y alto de los pasillos para las carretillas

Todos los fabricantes de carretillas disponen de fichas técnicas con los datos de cada tipo y modelo de la carretilla. De ellas se pueden obtener los datos necesarios para el diseño de la instalación, que son, principalmente, la anchura de pasillo precisa para operar con la máquina, la altura de elevación de la carga y la altura del mástil retraído; también de estas fichas se puede obtener la capacidad de carga.



La altura de la elevación

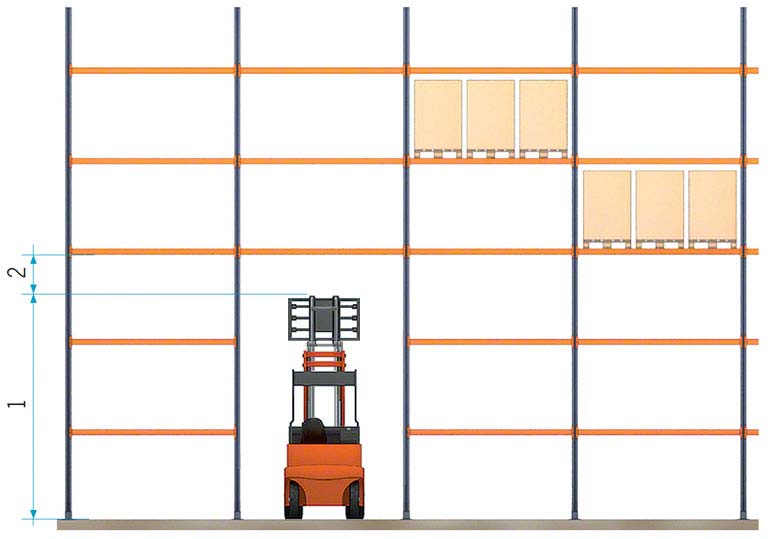

Uno de los datos de la ficha a los que se debe prestar especial atención es la altura de elevación, que es la distancia desde el suelo hasta la parte superior de la horquilla.

Alto de pasillo para carretilla

Altura de elevación



Para calcular la altura máxima a la que debe situarse el nivel más alto de la estantería, se ha de tener en cuenta que, como la horquilla se introduce entre las patas del palet, hay una parte de ésta que se posiciona por debajo de la horquilla, por lo que el perfil de apoyo del último nivel ha de quedar, al menos, 200 mm por debajo de la altura  máxima de  elevación.

De esa manera, se asegura que en la posición de mayor extensión vertical del mástil, el palet se levante  a  la  altura  necesaria  como  para  que  sus  patines salven  el larguero y  no lo golpeen.

También se ha de estimar la altura de los mástiles retraídos,con el objeto de dimensionar la altura de las puertas y pasos inferiores entre estanterías, techos (en el caso de circular por debajo de entreplantas), etc. La distancia entre el mástil retraído y el techo o los largueros que quedan por encima del paso no debe ser inferior a los 500 mm de holgura.



Hay que dejar siempre un margen de 500 mm.en la altura máxima de elevación.

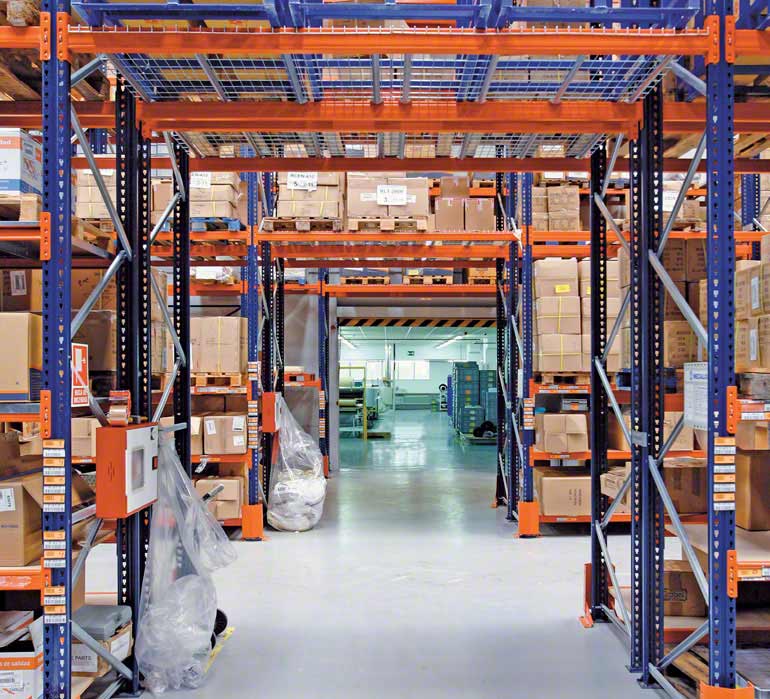

Almacén de un operador logístico

Almacén de un operador logístico.





Consideraciones en el uso de carretillas en estanterías compactas

Con el sistema de almacenaje compacto (explicado en profundidad en el siguiente capítulo), las carretillas han de entrar en las calles con la carga elevada, lo que provoca que las maniobras se vuelvan lentas. Para agilizar y dotar de una mayor seguridad a las operaciones, es aconsejable colocar guías en el suelo.

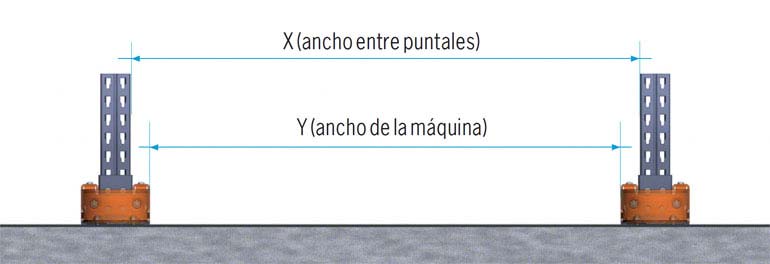

Así, se ha de tener en cuenta el ancho de la máquina, con una holgura mínima de 50 mm (25 mm por lado), entre ésta y las guías. Si la carretilla incorpora ruedas de centraje, la holgura puede reducirse a los 10 mm.





En relación al uso de carretillas en estanterías compactas, hay que advertir que es posible encontrarse con que el primer nivel elevado de la estantería queda por debajo del techo de la carretilla.

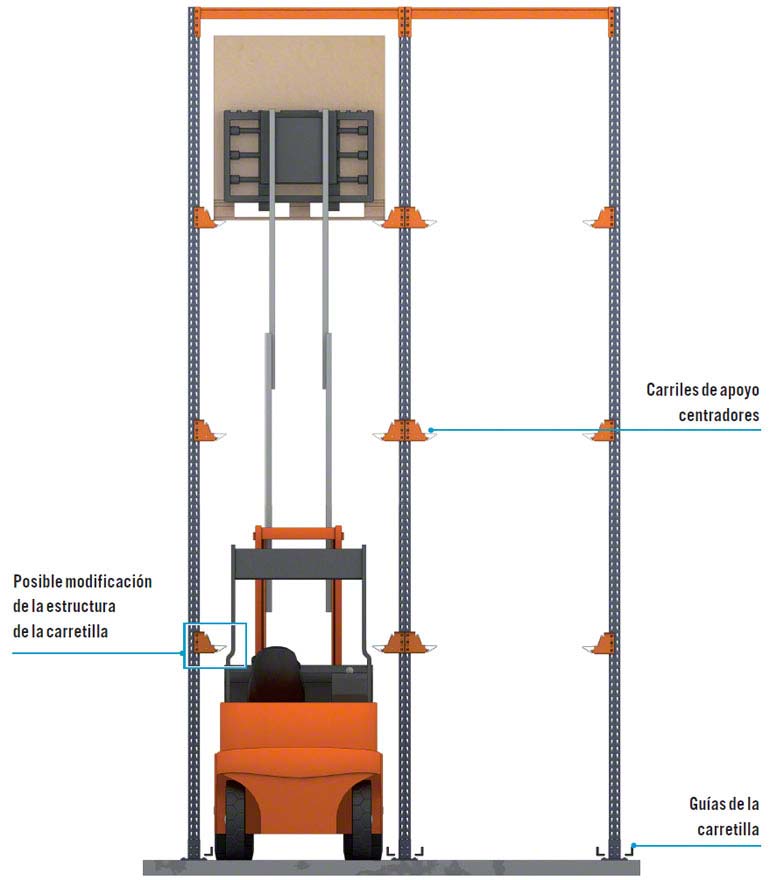

Cuando esto ocurre, dependiendo de las dimensiones y el sistema constructivo del protector de la máquina, tal vez se requiera una modificación de éste, tal y como se indica en la siguiente imagen.



Consideraciones en el uso de carretillas en estanterías compactas



Holguras que se han de dejar en las estanterías de paletización convencional en función del tipo de carretilla

A continuación, se ofrece una tabla de holguras que se deben dejar en los huecos o alveolos de las estanterías, según la norma EN 15620, de aplicación desde enero de 2009.

Las clases de máquinas citadas son la 400, que corresponde a las carretillas contrapesadas o retráctiles, la 300A, que son las carretillas trilaterales con operario a bordo (el operario acompaña a la carga, man-up) y las 300B, que agrupa a las carretillas trilaterales con operario en tierra (hombre abajo o man-down), en las que el conductor queda al nivel de suelo. Las medidas X e Y se explican en la ilustración que acompaña a la tabla.



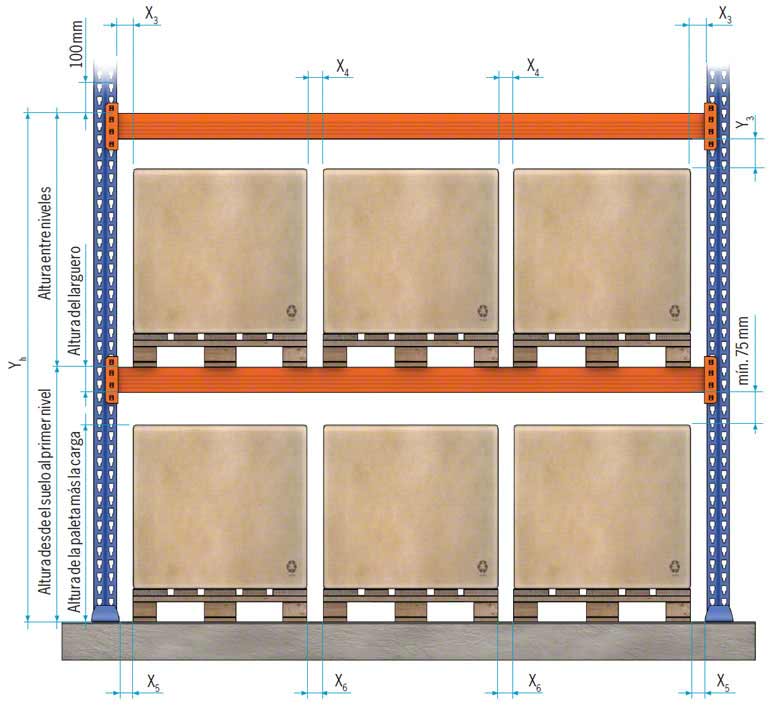

Holguras en las estanterías de paletización convencional



Máquinas

Para niveles

comprendidos entre

Clase 400 Clase 300A Clase 300B
X3,4,5,5 Y3 X3,4,5,6 Y3 X3,4,5,6 Y3
0 y 3.000 mm. 75 75 75 75 75 75
3.000 y 6.000 mm.

75

100 75 75 75 100
6.000 y 9.000 mm. 75 125 75 75 75 125
9.000 y 12.000 mm 100 150 75 75 100 150
12.000 y 13.000 mm 100 150 75 75 100 175
13.000 y 15.000 mm ---- --- 75 75 100 175

Holguras que se deben dejar en los huecos de las estanterías de paletización convencional según el tipo de carretilla.



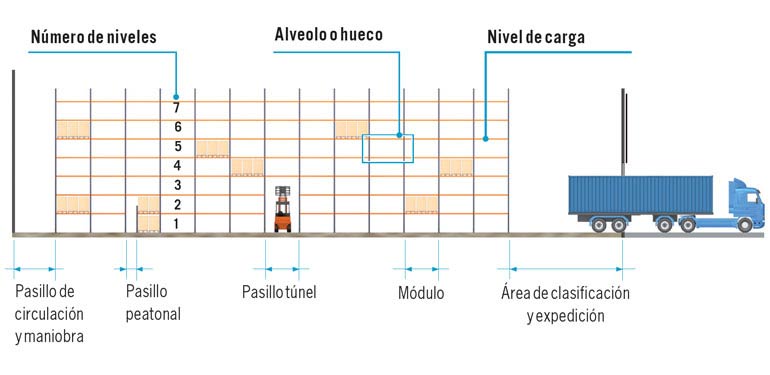

Holguras en los pasillos de circulación de carretillas

Como se ha apuntado anteriormente, en este mismo capítulo, es necesario tener en cuenta el dato de la altura del mástil de la carretilla cuando éste queda retraído, con el fin de que se adecue la altura de los pasillos por los que puede circular la carretilla, cuando lo hace por debajo de niveles de carga o de otras estructuras, como los altillos.

La anterior no es la única medida de seguridad que hay que observar a la hora de proyectar los pasillos en un almacén, sino que forma parte de unas normas específicas que definen las características que debe tener la instalación sobre esta cuestión. Esas normas están desarrolladas con el objetivo de asegurar las maniobras efectuadas con las carretillas cuando no se dispone de guías en el interior de los pasillos.

Es posible que en cada país existan normativas sobre este apartado que se han de tener en cuenta. Las medidas que se detallan a lo largo de este apartado son las que se aplican en España, en donde se toman como referencia las notas técnicas de prevención número 852, sobre almacenamiento en estanterías metálicas. Aunque el texto completo se puede consultar en otro artículo de esta serie, se señalan a continuación las cuestiones relacionadas directamente con el tema que aquí se trata.

En las notas técnicas se especifica que los bastidores laterales exteriores deben prolongarse un mínimo de 500 mm por encima del último nivel de carga y los interiores, 100 mm. Estas prolongaciones pueden ser realizadas mediante accesorios estructurales adecuados para tal fin.

En el caso de que en los pasillos se utilicen vigas transversales superiores, éstas han de estar situadas en la parte superior, tal que la holgura o distancia vertical entre ellas y la carga o el mástil del equipo de manutención sea, como mínimo, de 150 mm.

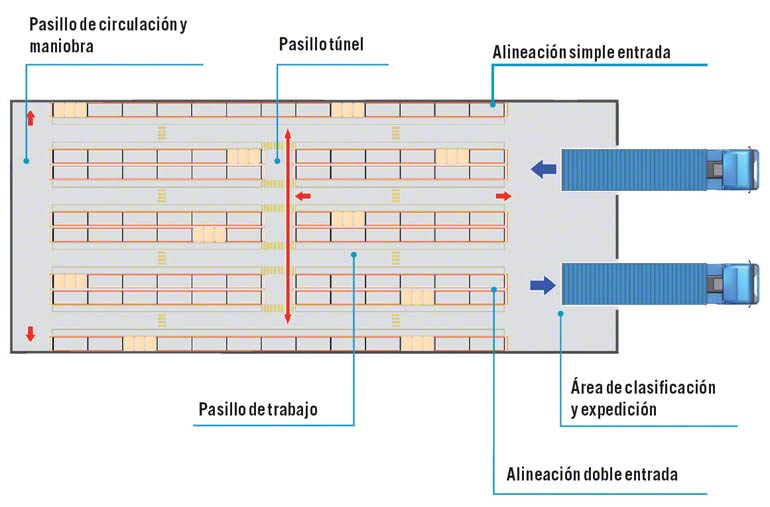

Las dimensiones de los pasillos de trabajo deben establecerse en función de la carretilla de mayores dimensiones que discurra por los mismos y del previsible paso de personas.











En los pasillos de circulación única, la anchura no debe ser inferior, ni a la de las carretillas o vehículos que se desplacen por ellos, ni tampoco a la de las cargas de mayor dimensión, incrementada esta en 600 mm como mínimo, salvo en carretillas tipo torre. Si por esos pasillos deben circular también personas hay que prever y reservar una anchura mínima de uso exclusivo para peatones de 1 m. En el caso de que los pasillos sean de doble circulación se aplica la misma norma pero el incremento aplicado a las dimensiones de las cargas de mayor dimensión debe ser de 900 mm como mínimo.

En los túneles de paso por los que circulen carretillas elevadoras debe mantenerse, colateralmente a las mismas y de forma diferenciada, zonas de paso sólo para peatones. En cuanto al ancho de los túneles, se aplican las mismas medidas que en el caso de los pasillos. Dado que, al tratarse de túneles, cuentan con elementos superiores que también pueden ser golpeados si no se planifican adecuadamente, se aplica una norma adicional que especifica que la altura libre será la mínima de paso necesaria, manteniendo una holgura de 500 mm, ya sea con el mástil plegado (retraído) sin carga o con una carga que sobrepase verticalmente al mástil plegado.

Para más información sobre el diseño se pueden consultar las normas EN15512 y EN 15620.

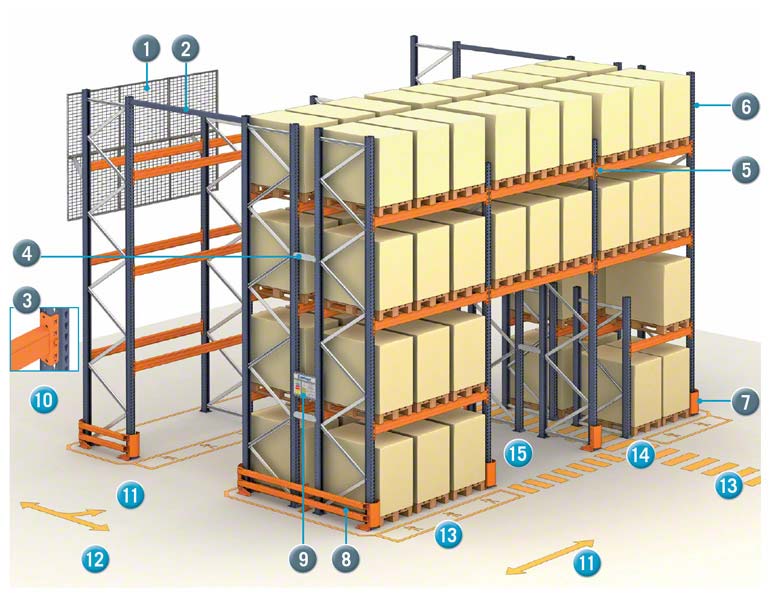

1. Malla anticaída                                           10. Zona de trabajo
