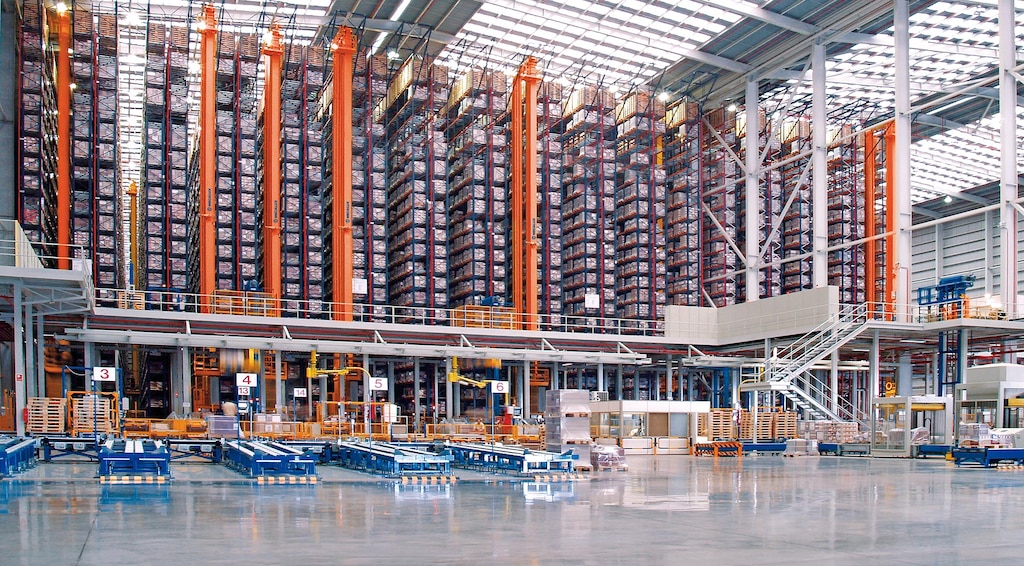

Transelevadores para palets

Transelevadores para palets

Sistema de almacenamiento diseñado para depositar y extraer palets de forma totalmente automática que potencia la productividad y aumenta la capacidad del almacén.

El producto

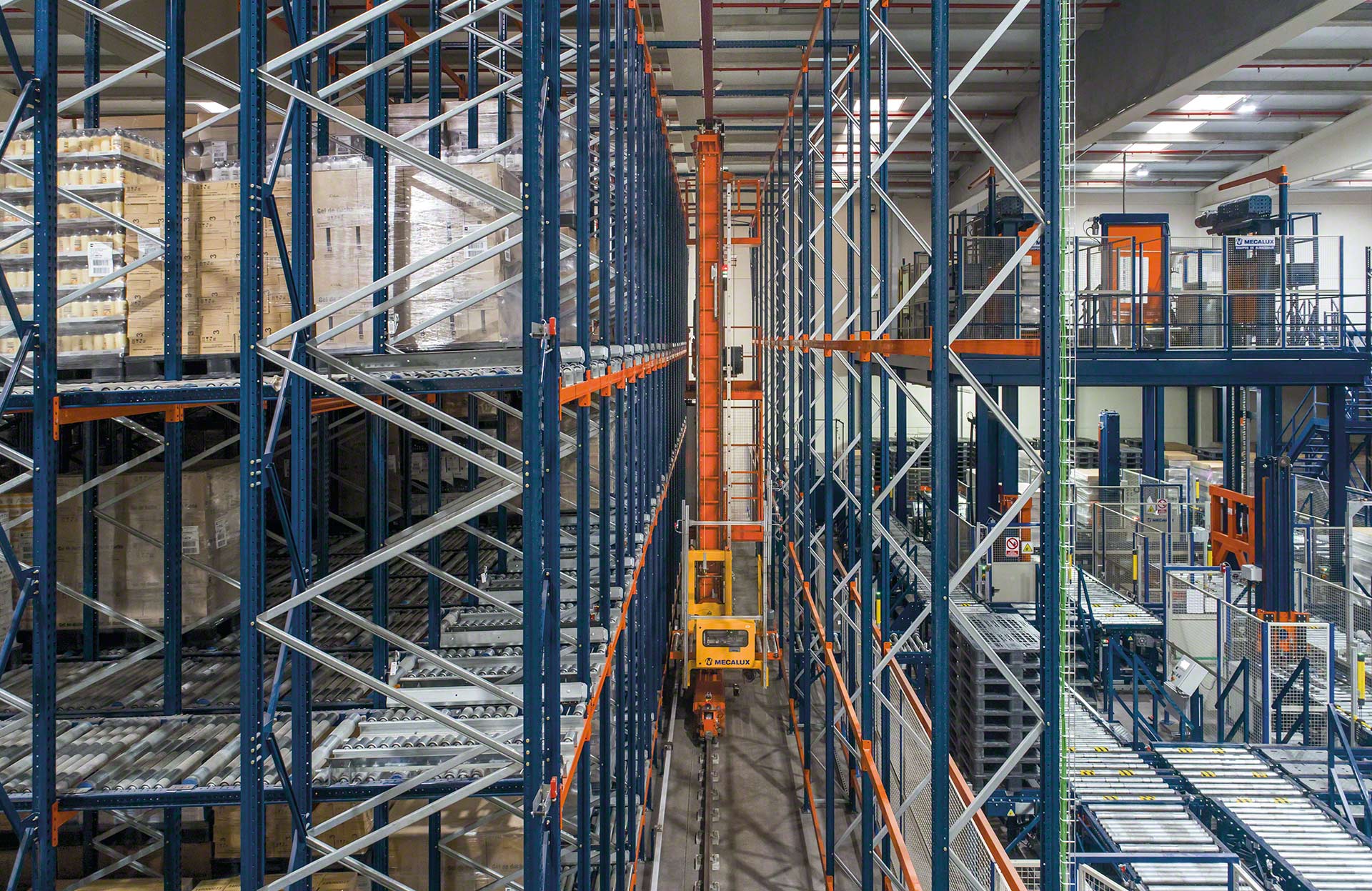

El transelevador: almacenamiento automatizado, rápido y sin errores

Los transelevadores son máquinas desarrolladas para el almacenamiento automático de palets. Se desplazan en longitud, en altura y en profundidad para ejecutar con gran agilidad y máxima precisión el depósito y la extracción de mercancía de las estanterías.

Los transelevadores de Mecalux son equipos dotados con la tecnología más avanzada que incrementan notablemente la productividad del almacén y maximizan el aprovechamiento del espacio para aumentar la capacidad de almacenaje. Además, contribuyen a reducir los errores y los riesgos derivados de las operativas manuales.

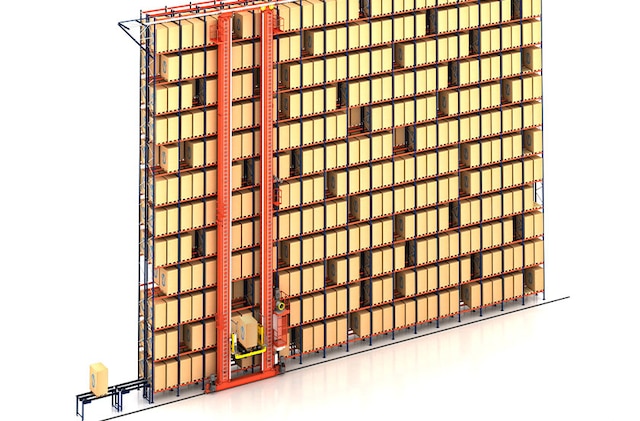

Los transelevadores automatizan el depósito y la extracción de palets

Ventajas del uso de transelevadores en el almacén

  • Aumento de la productividad: pueden trabajar de forma ininterrumpida 24/365 y el depósito y la extracción se realizan en un mismo movimiento (ciclos combinados), lo que confiere gran agilidad al funcionamiento del sistema.
  • Automatización total: su funcionamiento completamente autónomo facilita la gestión del almacén y elimina errores propios de la operativa manual.
  • Máximo aprovechamiento del espacio: los transelevadores se pueden elevar hasta los 45 m en pasillos de tan solo 1,5 m de ancho.

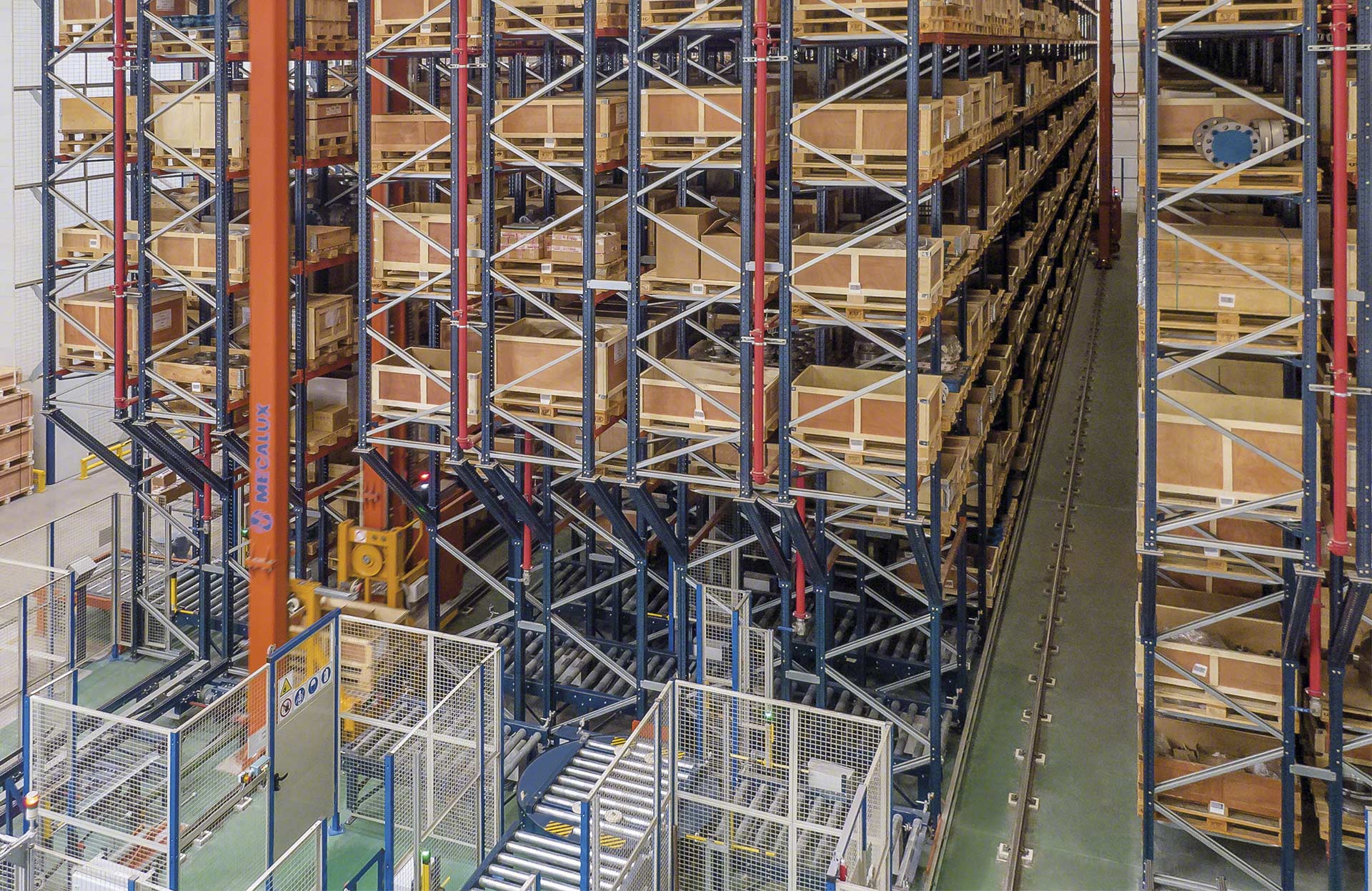

  • Doble profundidad y multiprofundidad: pueden operar con estanterías de alta densidad con canales de gran profundidad, como las estanterías dinámicas o el sistema Pallet Shuttle, y también con estanterías de simple o doble profundidad.
  • Gran flexibilidad: la amplia gama de transelevadores Mecalux permite adaptar el sistema a las exigencias de capacidad de carga, altura y tiempos de ciclo de cada almacén.
  • Seguridad: los transelevadores manipulan los palets con extrema precisión y se reduce significativamente el tránsito de vehículos de manutención, lo que refuerza la seguridad del almacén.
  • Solución integral: Mecalux diseña, fabrica, instala y pone en marcha todos los componentes del almacén automático, desde las estanterías, los transelevadores y los transportadores hasta el software de control y el software de gestión.

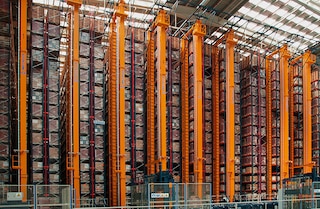

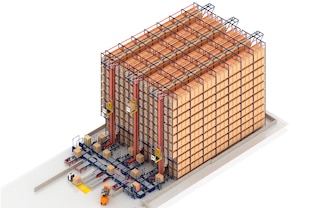

Los transelevadores posibilitan un gran aprovechamiento del espacio del almacén

Hemos acortado el tiempo empleado en la preparación y distribución de cada pedido

Laboratorios Maverick
Hugo Marante Coordinador del departamento de operaciones
Laboratorios Maverick
(Tarragona, España)

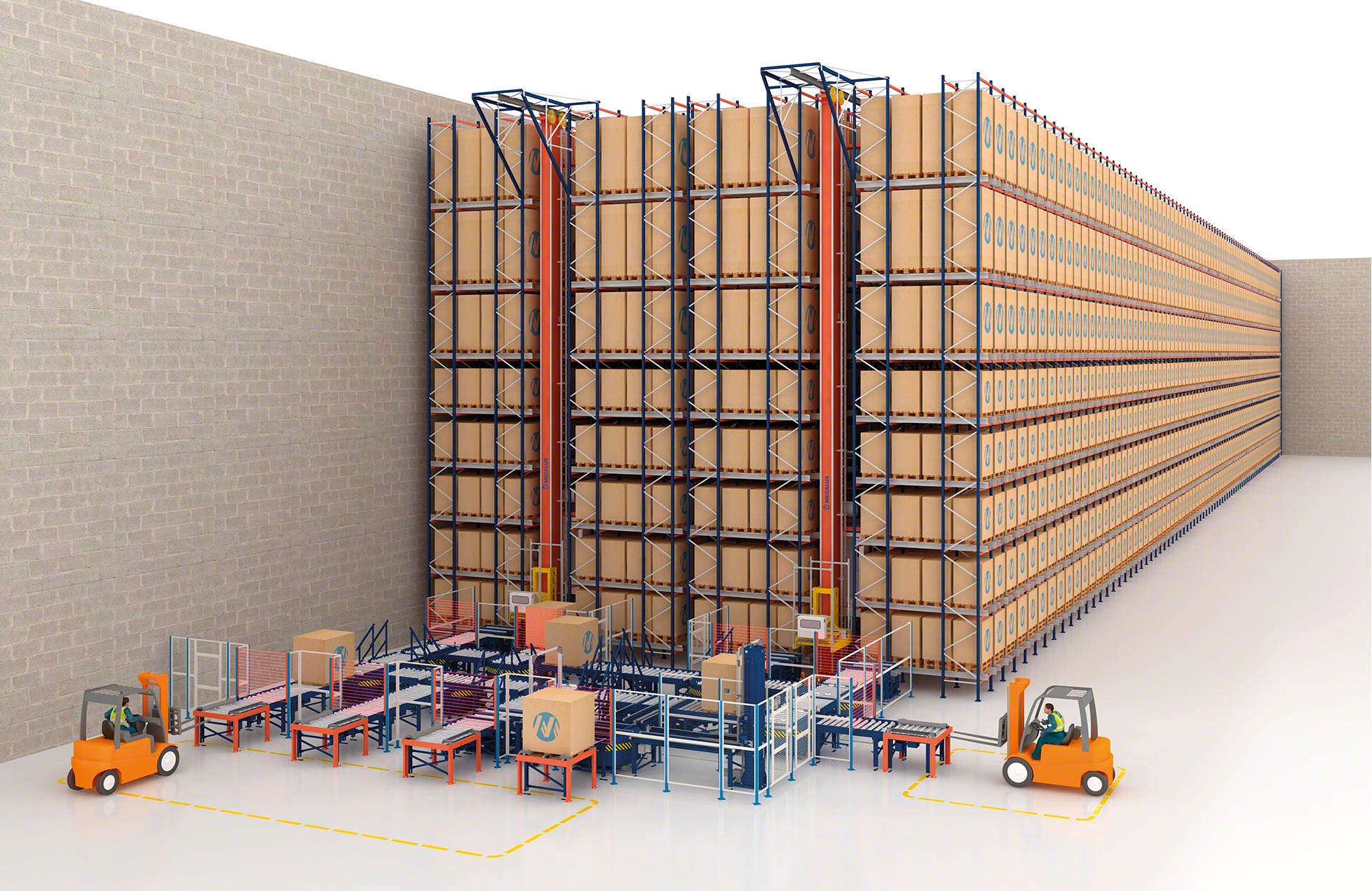

Aplicaciones de los transelevadores automáticos

Sistema de alto rendimiento que se adapta a las necesidades de distintos tipos de almacenes

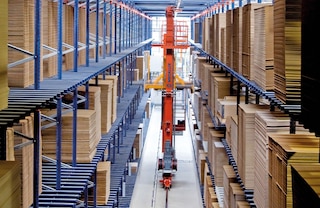

Los transelevadores Mecalux son soluciones de almacenaje versátiles que se ajustan a las necesidades de múltiples empresas y que han demostrado su eficacia en diversos sectores industriales (desde la alimentación y la metalurgia hasta la industria automotriz y la farmacéutica).

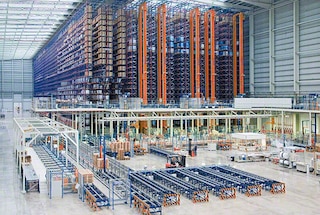

Los transelevadores son perfectos para almacenes con referencias de alta rotación

Almacenes con gran cantidad de entradas/salidas

Los transelevadores son una solución idónea para almacenes con referencias de alta rotación y entradas/salidas constantes.

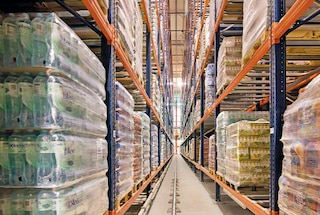

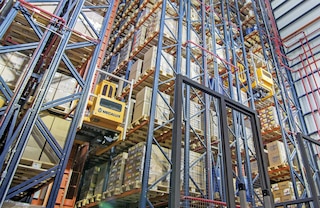

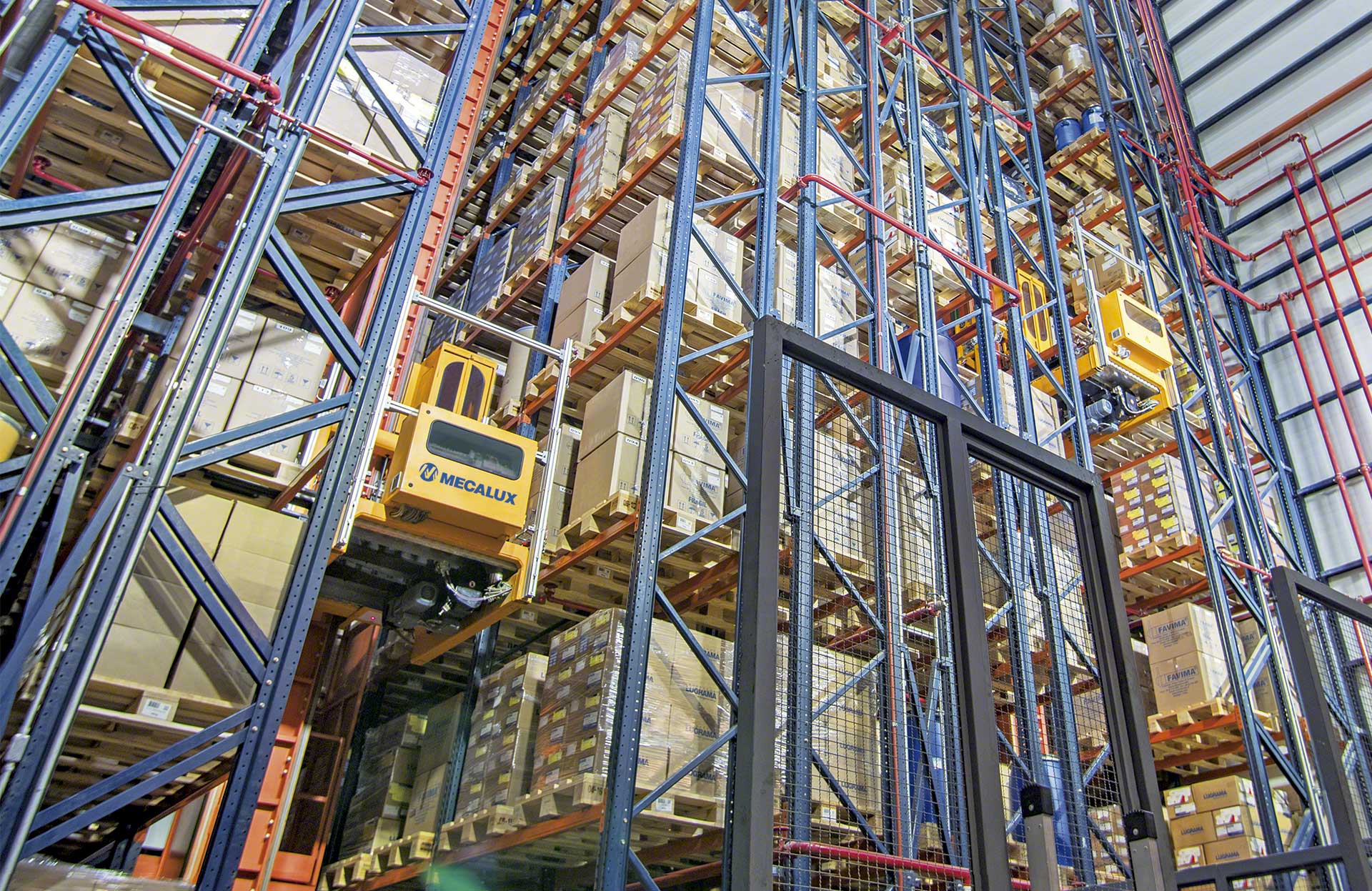

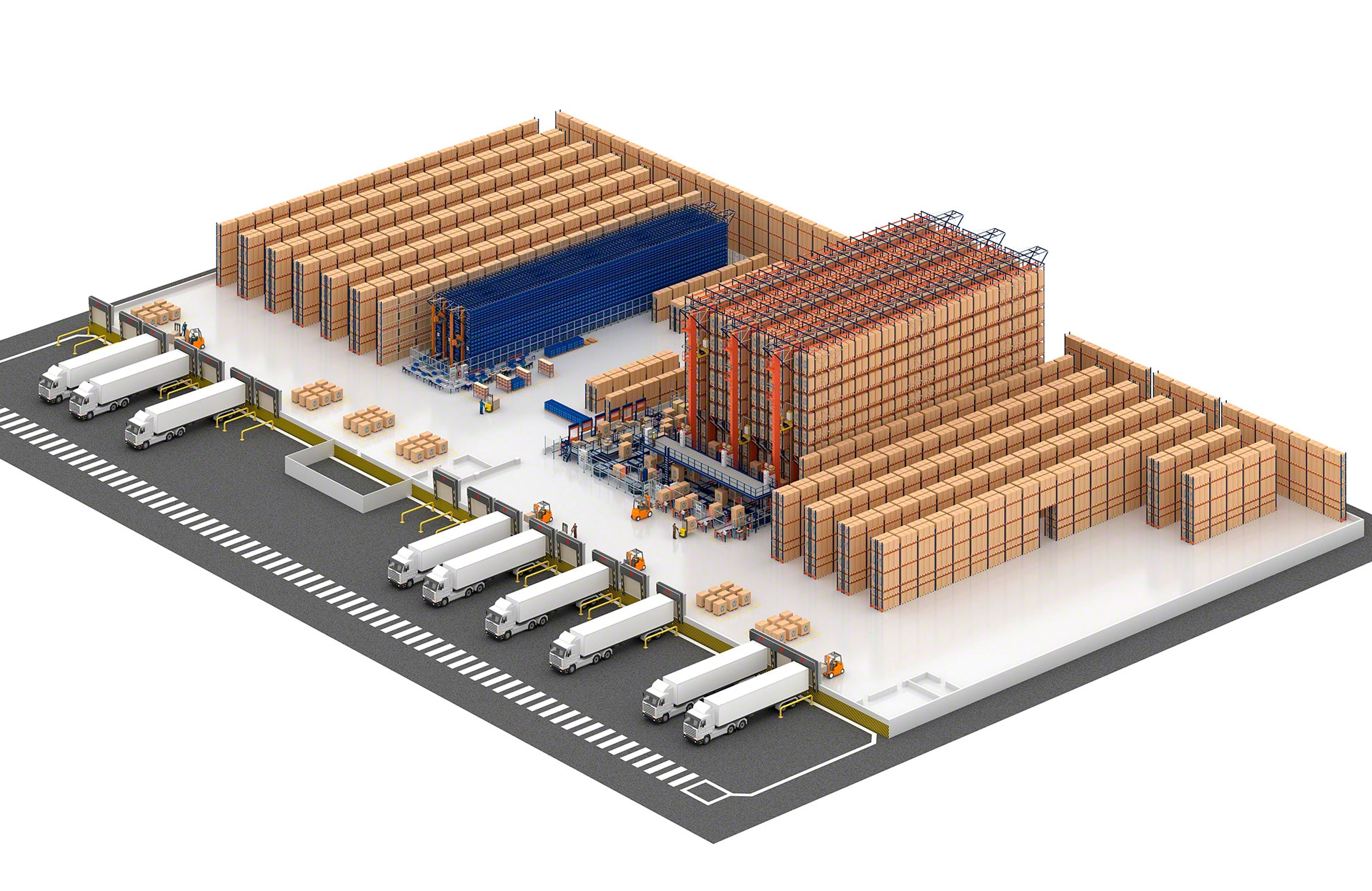

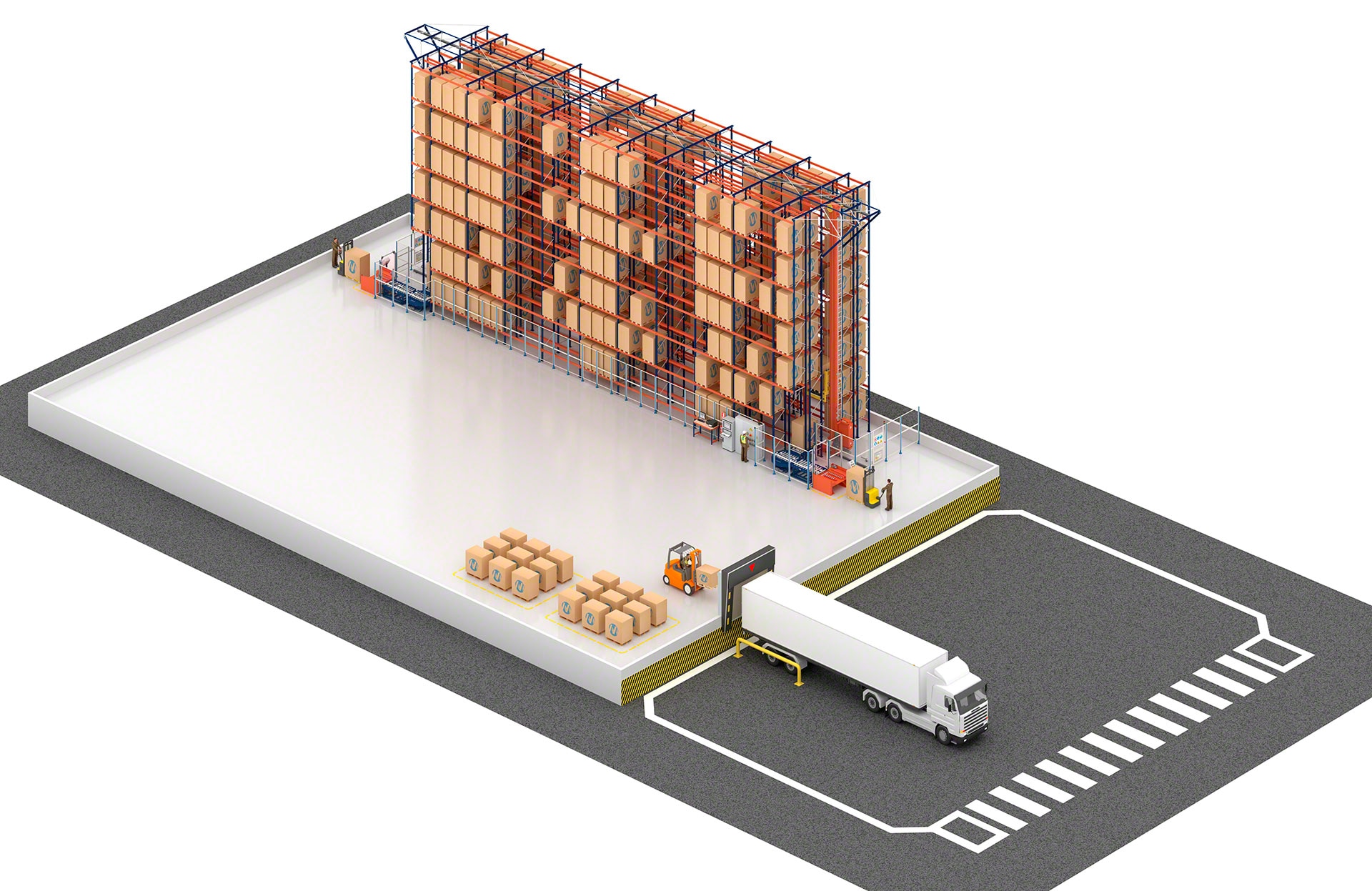

La incorporación de transelevadores amplía la capacidad de almacenaje

Empresas que requieren mayor capacidad de almacenaje

Los transelevadores aprovechan de manera óptima el espacio del almacén, particularmente en altura y en anchura.

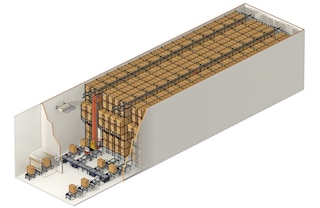

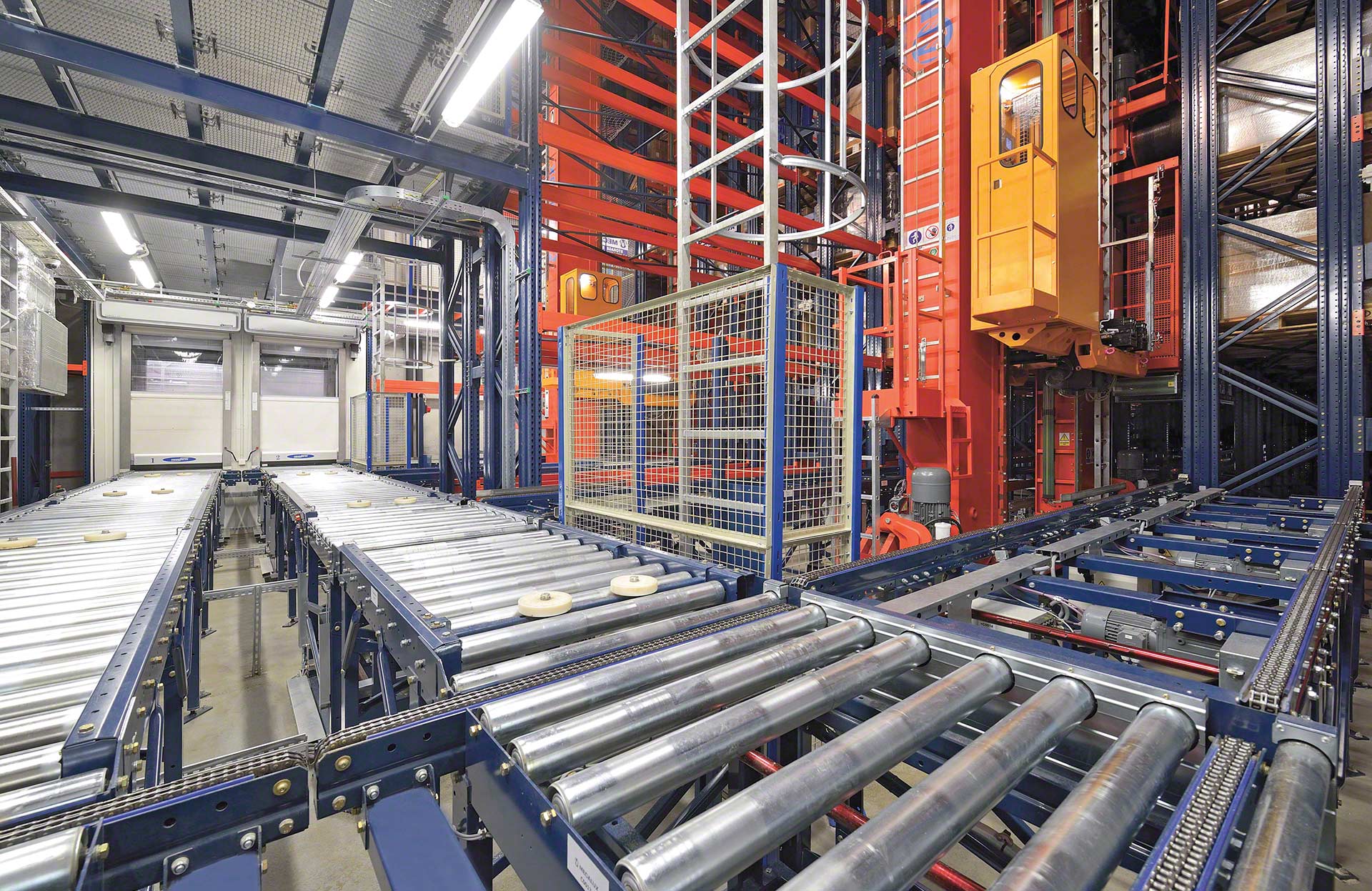

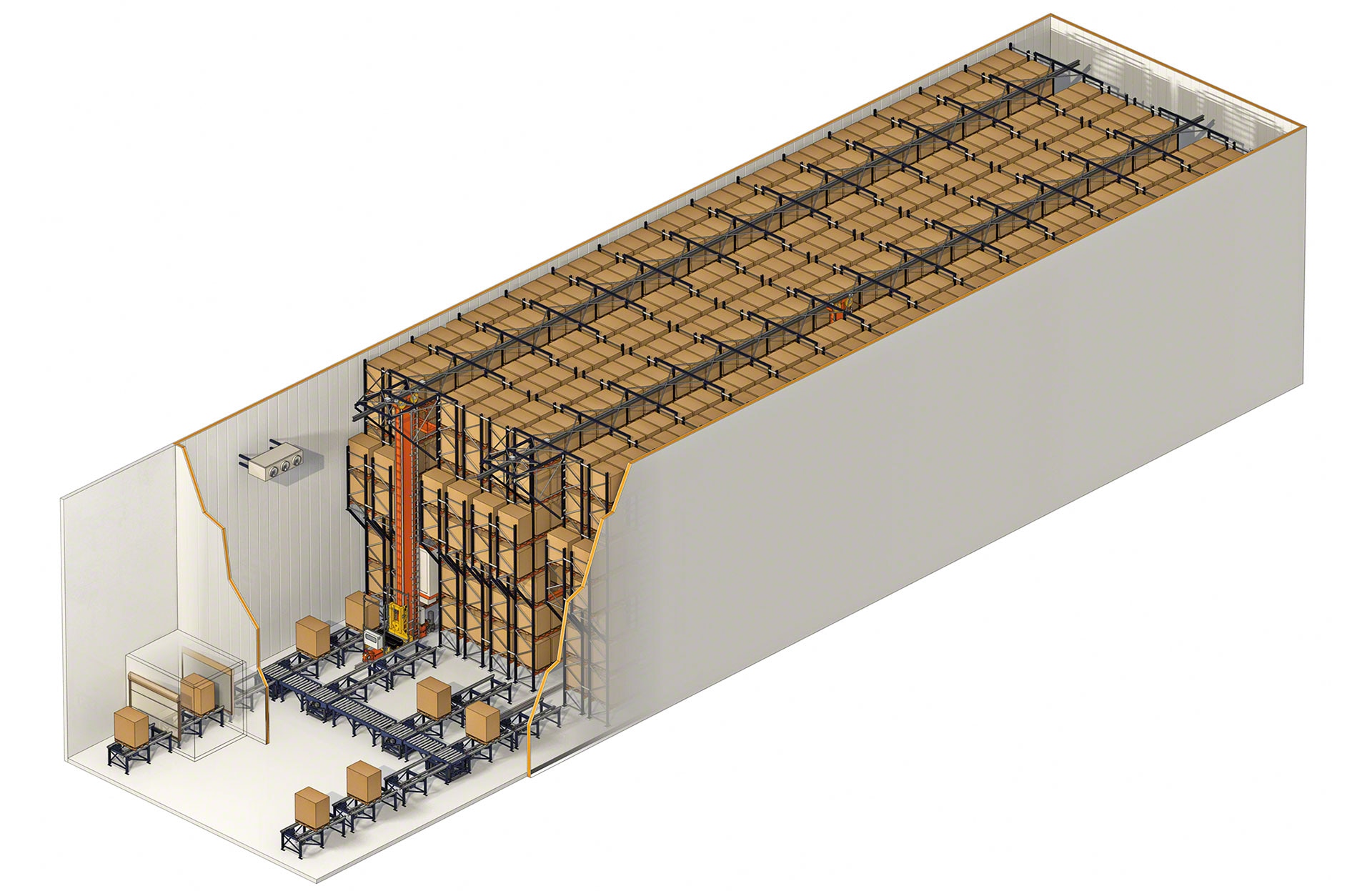

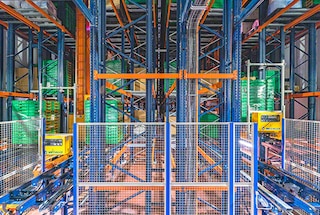

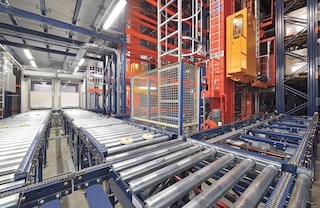

Los transelevadores son aptos para cámaras frigoríficas

Cámaras frigoríficas

Pueden operar con temperaturas negativas de hasta -30 ºC.

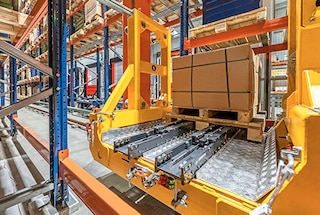

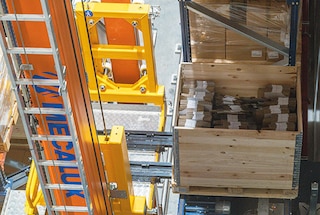

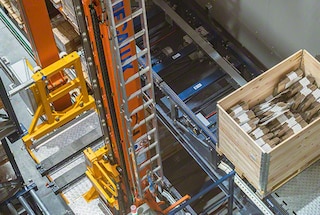

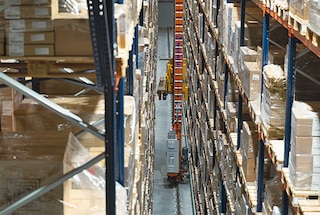

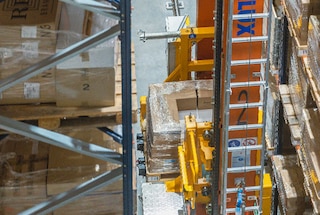

Cómo funciona un transelevador

El transelevador automatiza por completo las operativas de depósito y extracción de palets

El transelevador es una máquina diseñada para realizar tres tipos de movimientos: longitudinal (para avanzar a lo largo del pasillo), vertical (para moverse en altura) y transversal o en profundidad (para que las horquillas penetren en la estantería para depositar o extraer el palet).

Testimoniales

Novartis

La automatización nos ha permitido aumentar la capacidad de almacenaje y la seguridad, reducir costes de mantenimiento y de personal, a la vez que un control riguroso de los movimientos de los productos.

Tomasz Marchewa Director de cadena de suministro
Novartis
(Stryków, Polonia)
Nupik Internacional

En la época de mayor demanda expedimos en torno a 2.400 palets diarios. Automatizar nuestra logística nos ha ayudado a consolidar el repunte de las ventas.

Eduard Pinosa Responsable de logística
Nupik Internacional
(Polinyà, España)
Natura Bissé

La automatización nos ha supuesto un descenso de los costes logísticos y un incremento de la flexibilidad productiva.

Pilar López Directora industrial
Natura Bissé
(Cerdanyola del Vallès, España)
Clairefontaine

Con la automatización de nuestro centro logístico, hemos mejorado el rendimiento y la capacidad de respuesta, así como reducido costes operativos y errores derivados de la gestión manual.

Florian Challe Gerente de Operaciones Logísticas
Clairefontaine
(Alsacia, Francia)

Casos prácticos

Un almacén llave en mano 100% automatizado para Würth en La Rioja

La empresa alemana de elementos de fijación, unión y montaje Würth ha estrenado un nuevo almacén automático y autoportante en La Rioja (España). Esta instalación de grandes dimensiones permite abastecer las tiendas de Würth en España y los clientes que han comprado las herramientas, brocas y tornillos online. Leer más

Almacén autoportante automático de última generación: una apuesta segura para optimizar la logística de lubricantes de Cepsa

Caso práctico de automatización del almacén de Cepsa en San Roque desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más

El almacén de calzado de Gioseppo: 1,6 millones de zapatos y 3.500 pedidos diarios

Gioseppo, fabricante y distribuidor de calzado y complementos de moda, ha adaptado su logística al e-commerce con soluciones de almacenaje de Mecalux. En Elche, la compañía ha instalado un almacén automático, así como estanterías con pasarelas y una entreplanta donde preparar miles de pedidos. Leer más

El almacén de calzado de Gioseppo: 1,6 millones de zapatos y 3.500 pedidos diarios

El salto a la automatización de Sabarot, fabricante francés de conservas

Sabarot, compañía francesa dedicada a la producción y distribución de cereales, ha centralizado su logística con un almacén automático de palets. Dirigido mediante el software de gestión Easy WMS, el almacén automático está preparado para ser ampliado si las necesidades futuras de Sabarot lo requieren. Leer más

El salto a la automatización de Sabarot, fabricante francés de conservas

British Sugar reafirma su compromiso con la innovación con un almacén automático en Wissington

British Sugar, principal fabricante de azúcar de Gran Bretaña e Irlanda, ha optimizado la logística de su planta de Wissington con un almacén automático de palets. Dirigido mediante el software de gestión Easy WMS, el almacén está conectado automáticamente con la salida de las líneas de producción. Leer más

EcoWipes: logística automática, un 30% más de productividad

El fabricante de productos cosméticos e higiénicos EcoWipes ha conectado automáticamente su almacén en Polonia con las líneas de producción con transportadores. Leer más

EcoWipes: logística automática, un 30% más de productividad

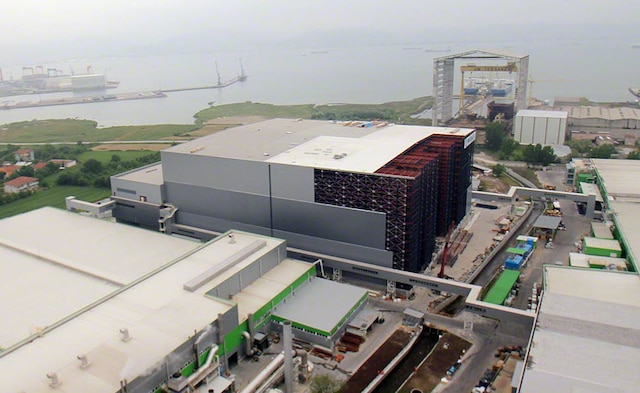

Mecalux construye uno de los almacenes autoportantes automatizados más grandes de Europa

Caso práctico de automatización del almacen de Hayat Kimya en Turquía desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más

Ver más casos prácticos

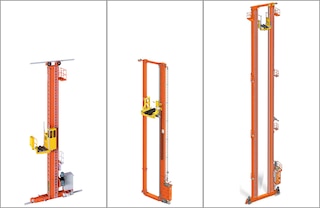

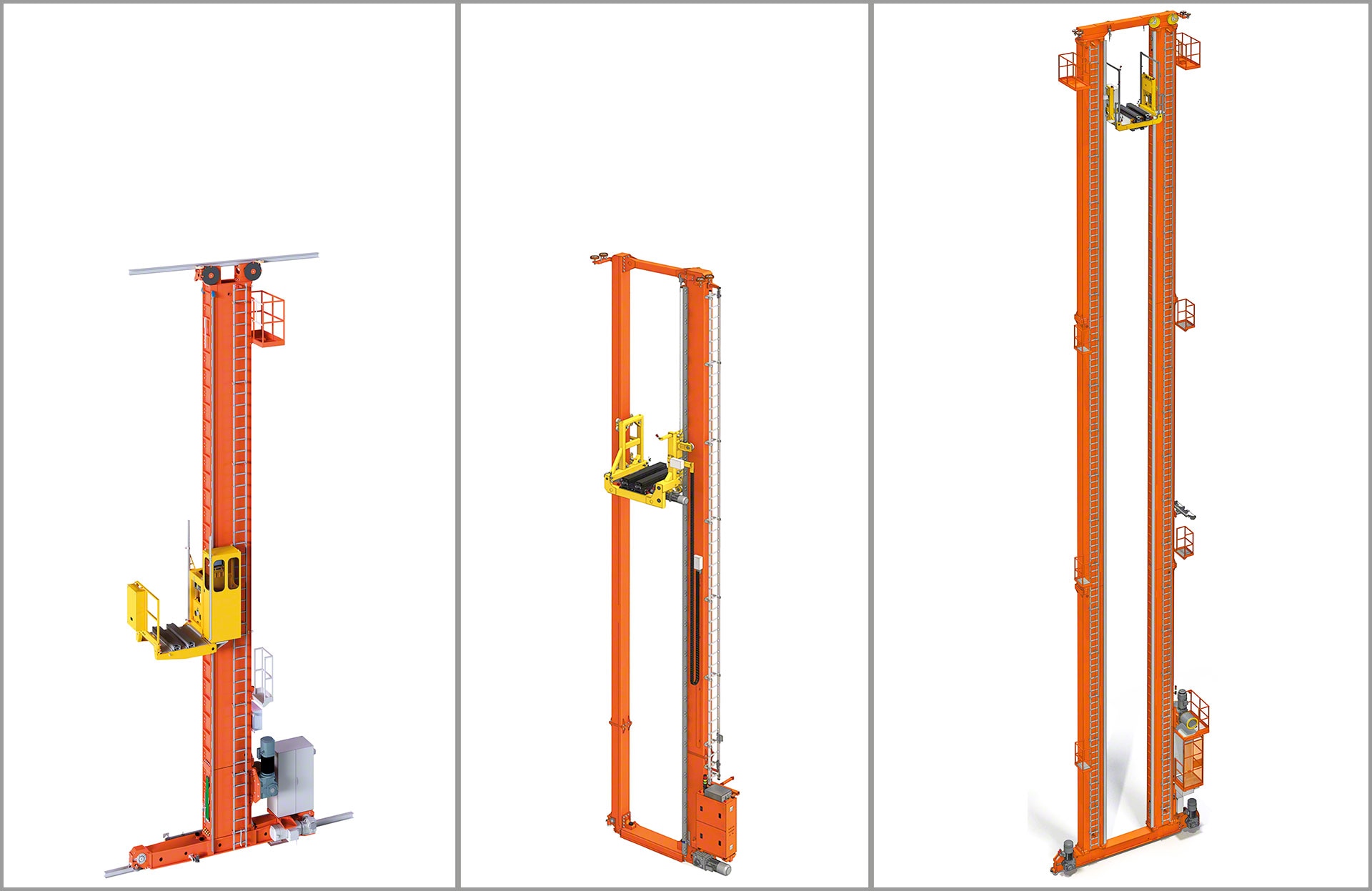

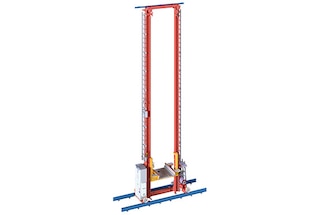

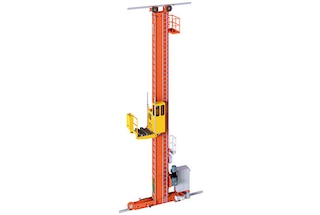

Modelos de transelevadores automatizados

Amplia gama de transelevadores que se adaptan fácilmente a las necesidades de cada almacén

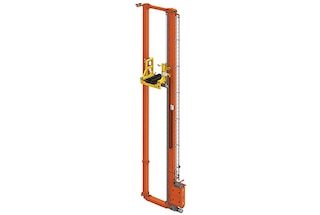

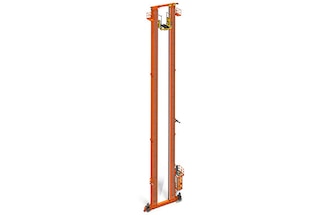

Los transelevadores automáticos monocolumna y bicolumna de Mecalux cubren un vasto abanico de exigencias. Gracias a esta versatilidad, existe el modelo adecuado para la capacidad de carga requerida, la altura de construcción y los tiempos de ciclo necesarios.

Componentes de los transelevadores para palets

El diseño de los transelevadores para palets permite minimizar los esfuerzos transmitidos a la estructura que los soporta, evitando así que se produzcan, a largo plazo, daños en la estantería o la estructura del almacén.

El transelevador es un equipo completamente automático de alto rendimiento compuesto por diversos elementos, entre los que destacan las columnas, los testeros interior y superior, la cuna de elevación, el sistema de extracción y el accionamiento de elevación.

El sistema de extracción utilizado varía en función del uso, del tipo de carga a manipular, de la disposición de la estantería e incluso de la operativa. Básicamente, existen tres tipos: horquillas telescópicas (de simple y doble profundidad), Pallet Shuttle y transportador embarcado.

Los transelevadores de Mecalux están equipados con un conjunto de componentes que tienen por objeto dotar a la instalación de la mayor seguridad posible.

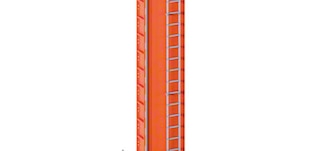

Las columnas son el eje principal del transelevador para palets

Columnas

Fabricadas con chapas de acero de alta resistencia, constituyen el eje principal del transelevador, por el que se desplaza la cuna de elevación sobre la que se apoya el palet.

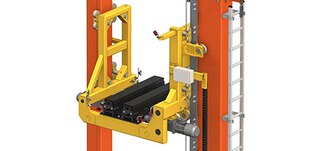

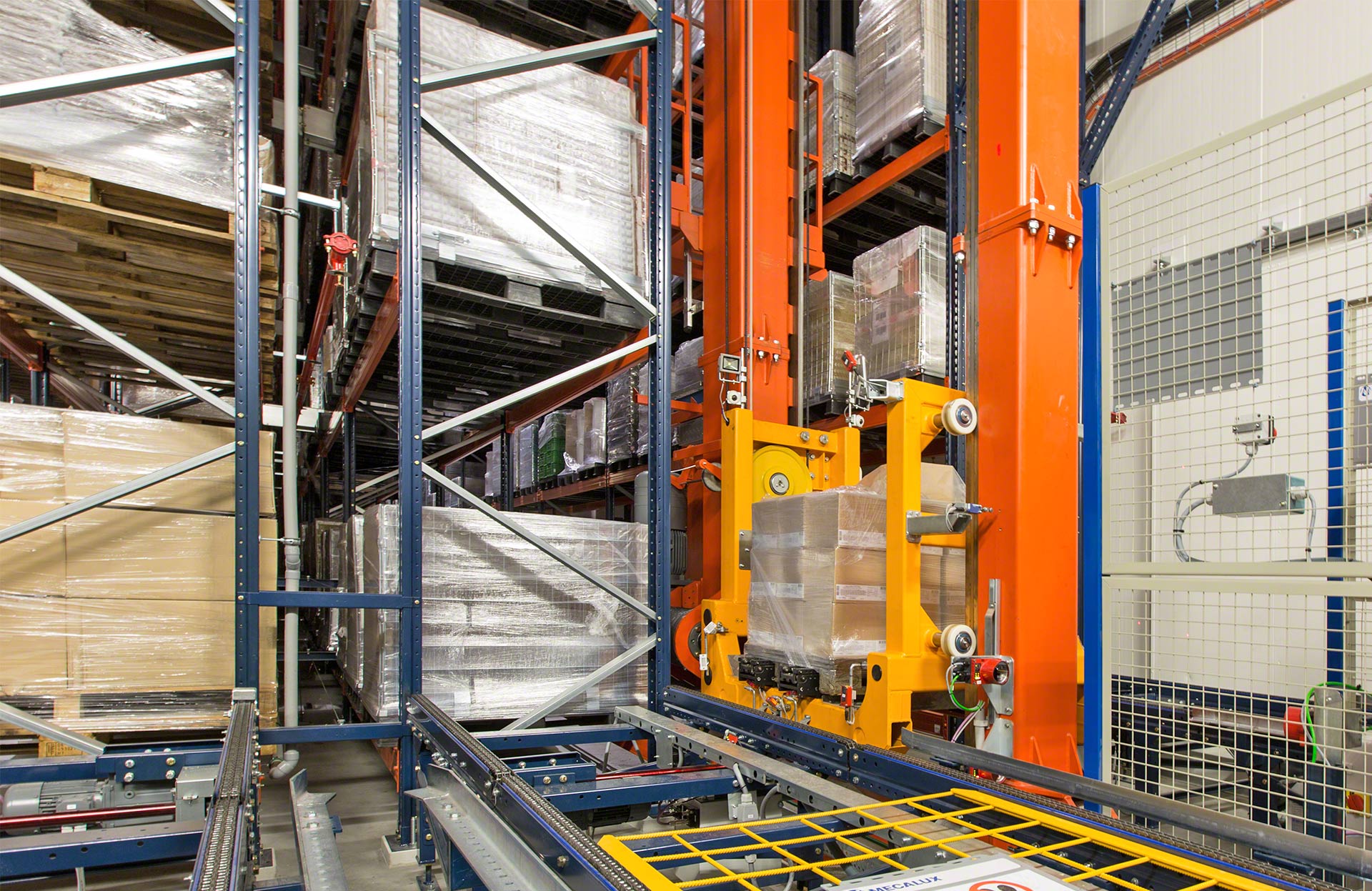

La cuna de elevación del transelevador mueve la carga verticalmente

Cuna de elevación

Desplaza la carga en sentido vertical y efectúa los ciclos de depósito y extracción por medio del sistema de extracción instalado en ella.

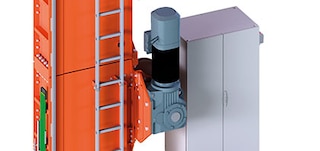

El accionamiento de elevación posibilita el movimiento vertical de la cuna del transelevador

Accionamiento de elevación

Mecanismo con motor de corriente alterna que impulsa la cuna de elevación en su movimiento vertical.

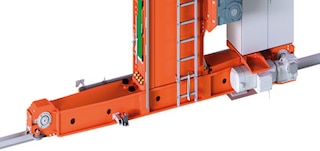

El testero inferior permite el movimiento longitudinal del transelevador

Testero inferior

Estructura en forma de cajón equipada con una rueda motriz y una rueda libre que posibilita el desplazamiento longitudinal del transelevador a lo largo del pasillo.

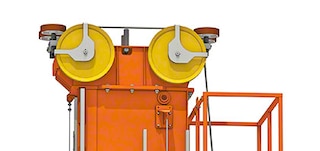

El testero superior confiere estabilidad al transelevador

Testero superior

Asegura la estabilidad del transelevador y amortigua el ruido y las vibraciones derivadas de la alta velocidad con la que se mueve.

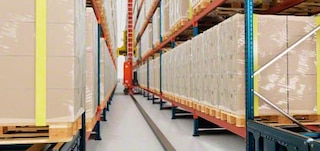

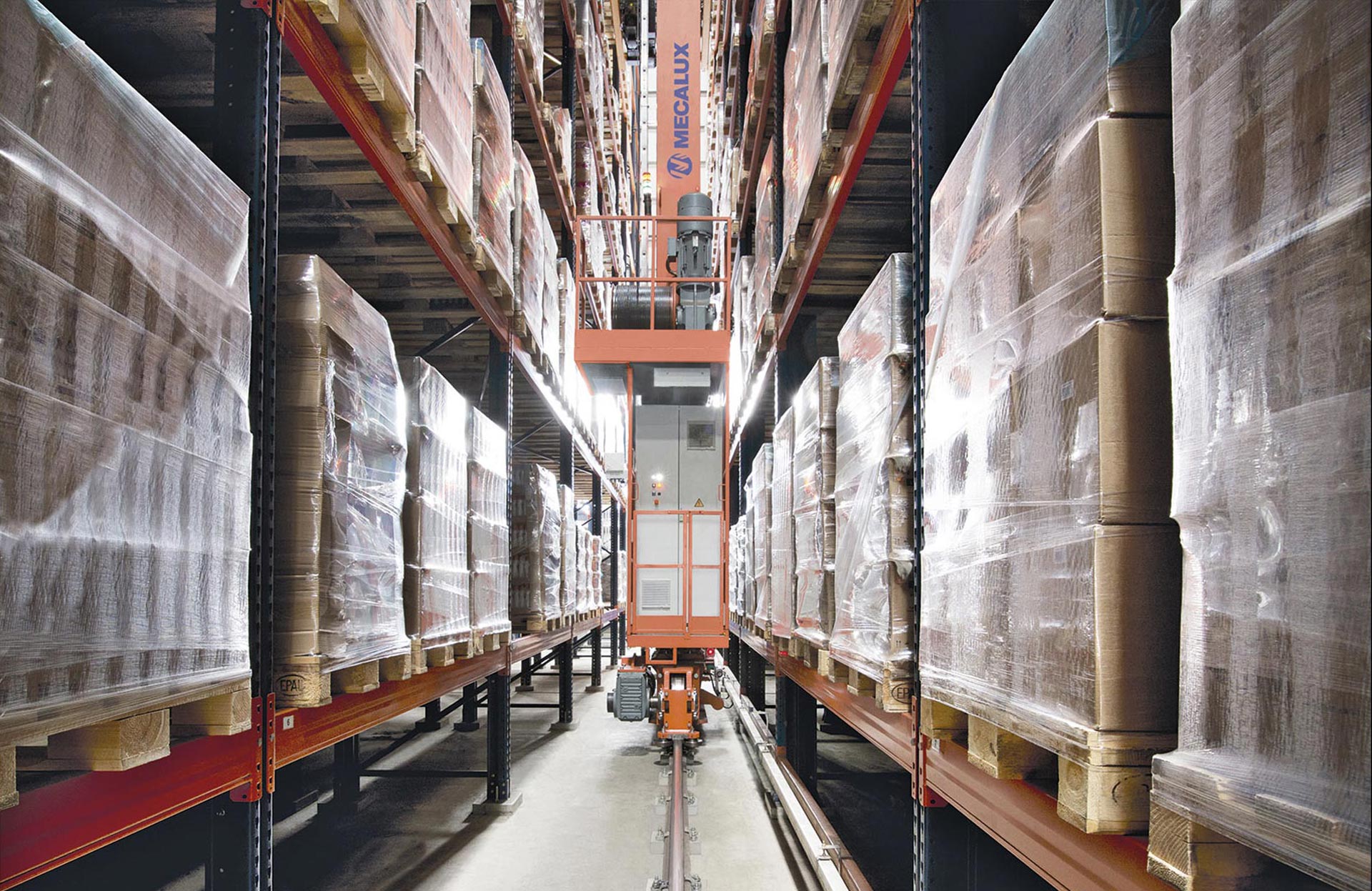

El equipo de pasillo del transelevador incluye el carril inferior y el carril guía superior

Equipo de pasillo

El pasillo está equipado con un carril inferior, un carril guía superior, elementos de seguridad, alimentación eléctrica, transmisión de datos y sistemas de medida de posición.

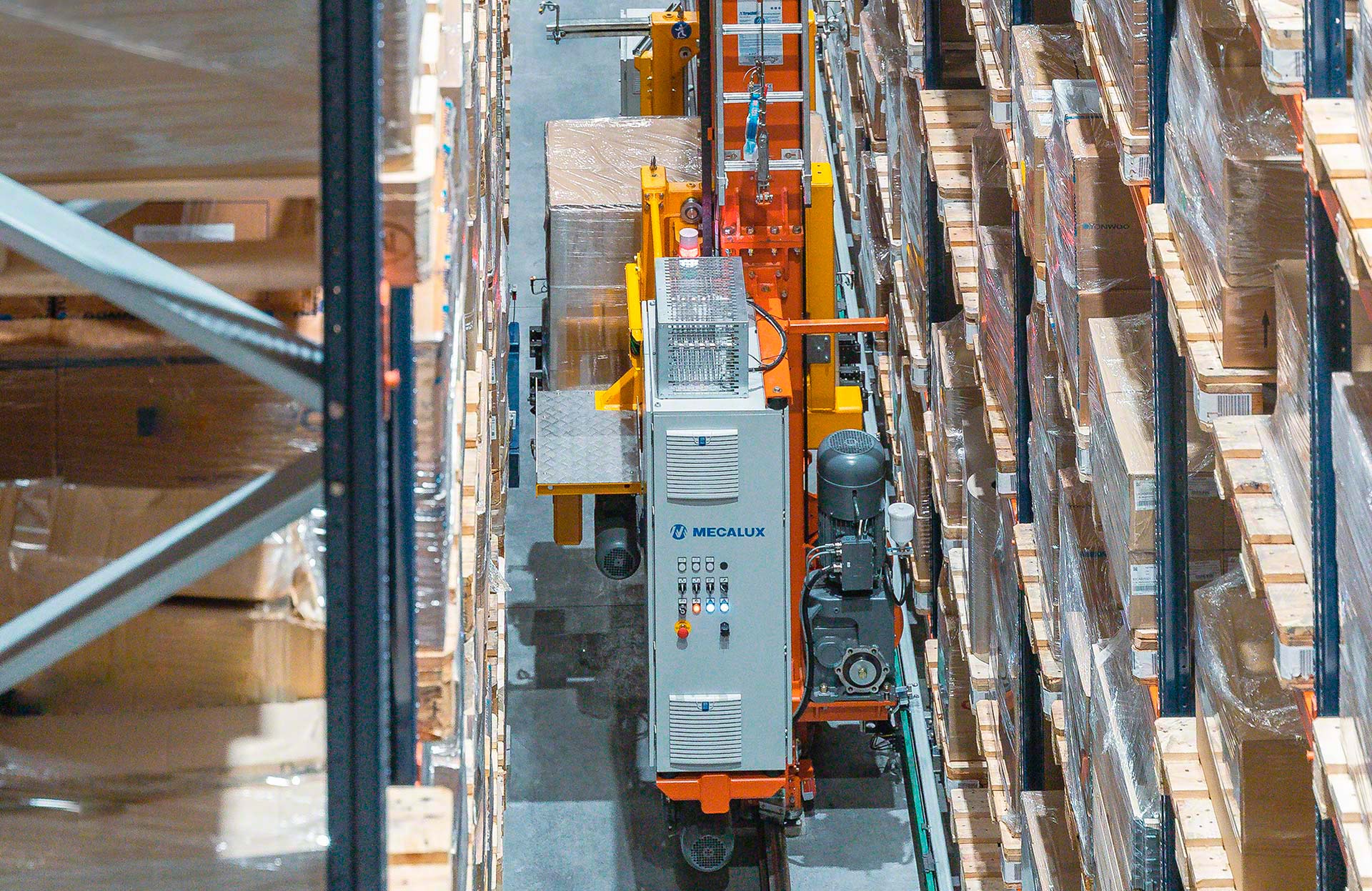

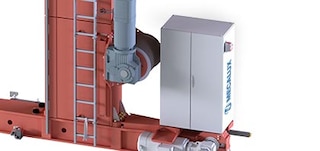

El armario eléctrico suministra electricidad al transelevador

Armario eléctrico

Ubicado junto a la columna, suministra la energía eléctrica al transelevador.

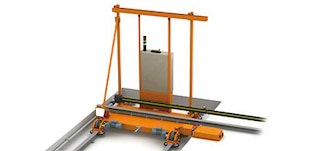

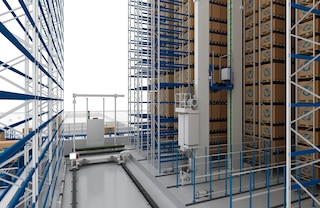

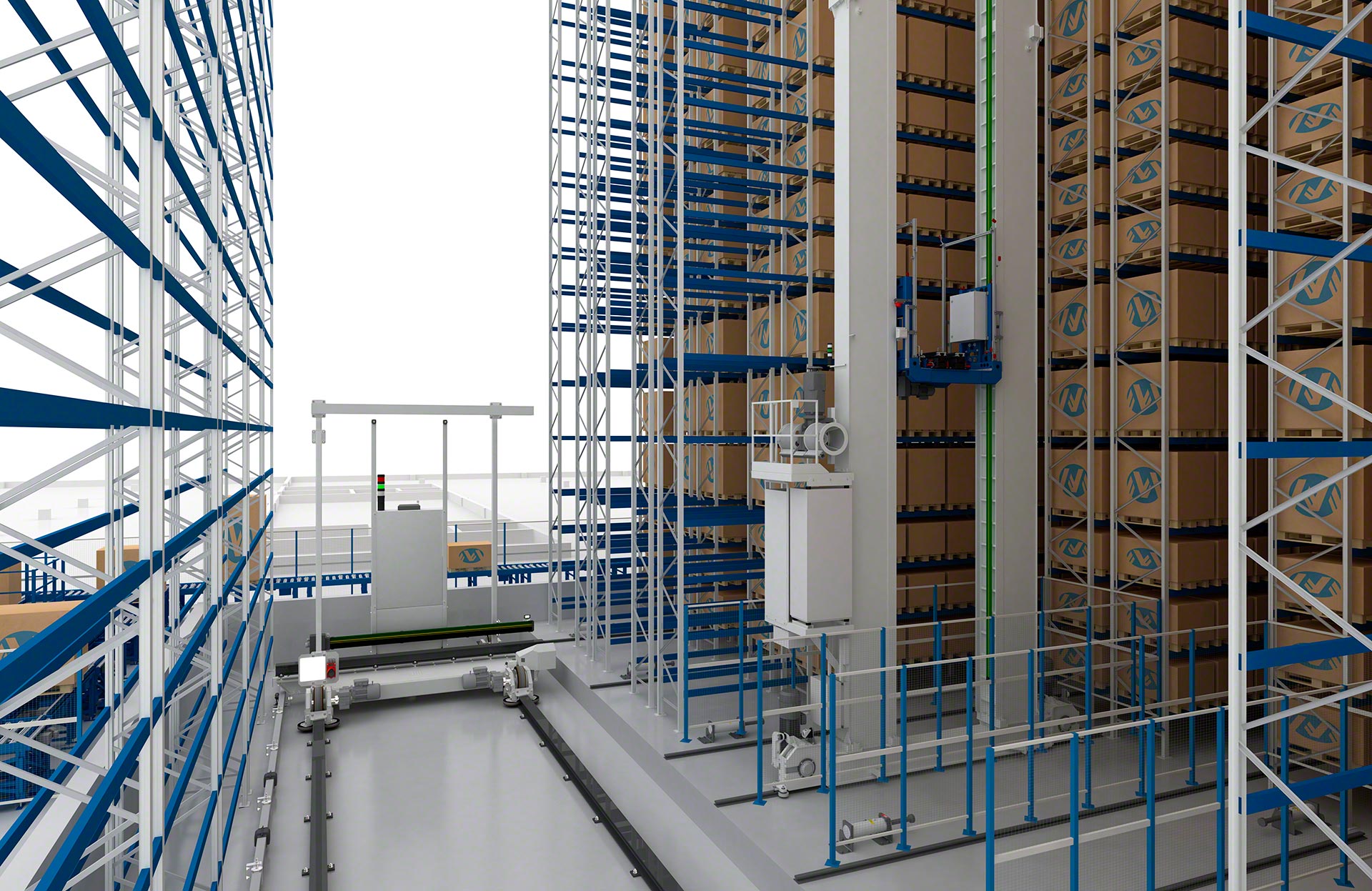

El puente de transbordo permite desplazar un transelevador de un pasillo a otro

Puente de transbordo

Máquina encargada de desplazar los transelevadores de un pasillo a otro en aquellas instalaciones que requieren esta operación. El transelevador se ubica sobre el puente y queda anclado, trasladándose lateralmente hasta el pasillo de destino, donde se produce el transbordo.

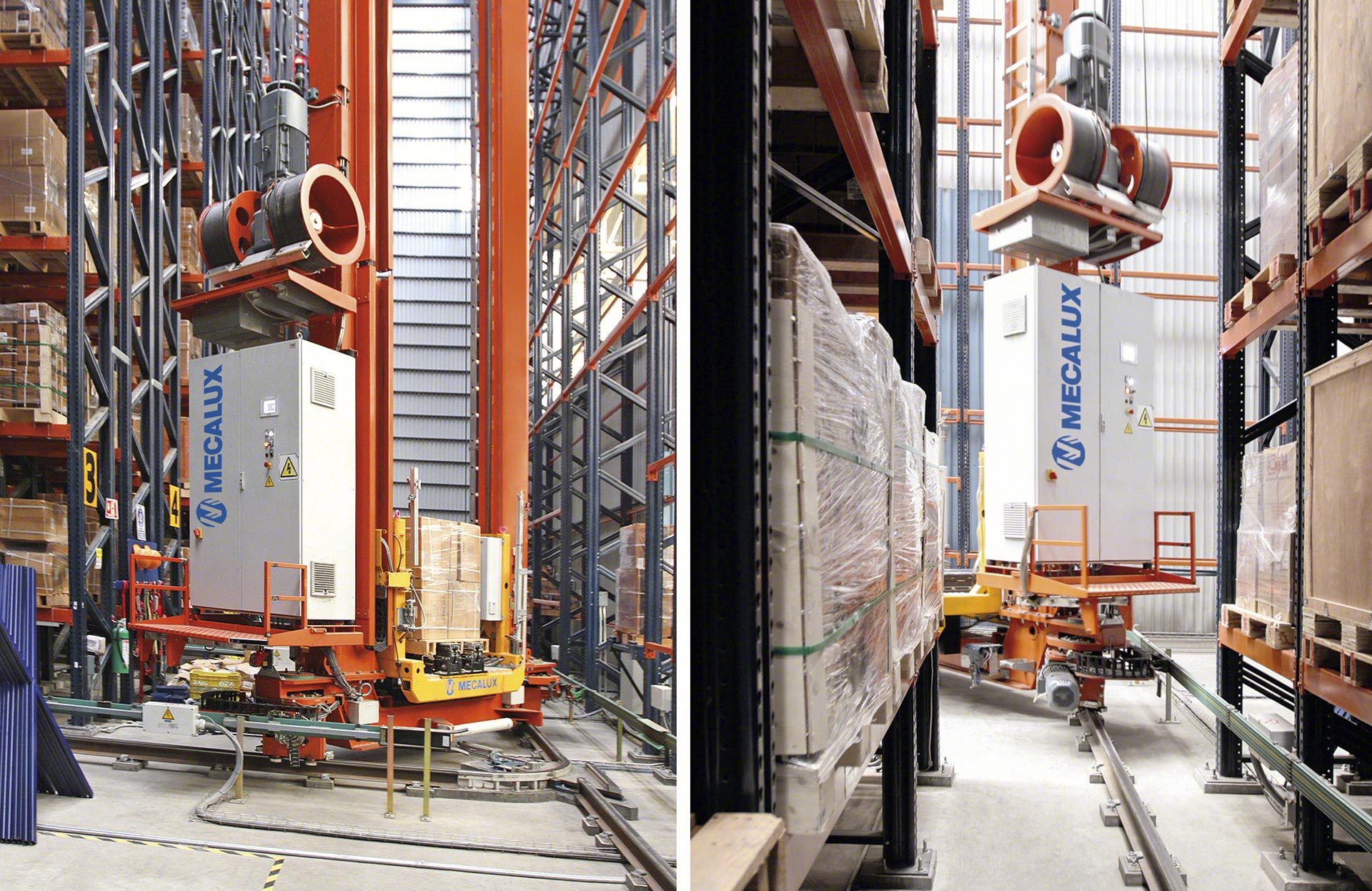

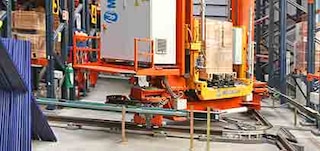

El sistema de giro en curva también se utiliza para el cambio de pasillo de transelevadores

Sistema de giro en curva

Solución alternativa al puente de transbordo en la que es el transelevador el que realiza la maniobra de cambio de pasillo a través de unos desvíos de tipo ferrocarril.

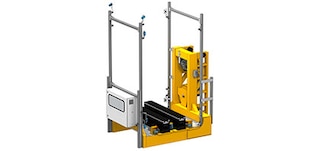

Las horquillas de simple profundidad se utilizan con estanterías de simple fondo

Horquillas telescópicas de simple profundidad

Este mecanismo de manipulación se utiliza para depositar o extraer palets en estanterías de simple fondo.

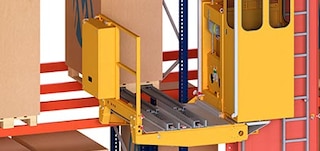

Las horquillas de doble profundidad se emplean en las estanterías de doble fondo

Horquillas telescópicas de doble profundidad

Este sistema de extracción se emplea para la carga y descarga de palets en estanterías de doble fondo.

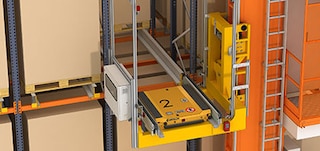

El Pallet Shuttle permite depositar palets en canales de gran profundidad

Pallet Shuttle

Carro móvil autónomo capaz de elevar, trasladar y depositar palets dentro de canales de gran profundidad. La cuna está preparada para alojar el Pallet Shuttle y cuenta con cadenas motorizadas para traspasar los palets desde los transportadores de entrada y salida.

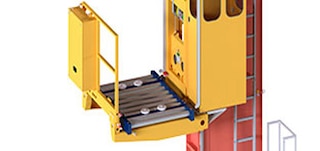

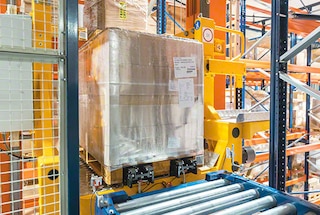

El transportador embarcado es el sistema de extracción de los transelevadores que trabajan con estanterías dinámicas

Transportador embarcado

Sistema de extracción conformado por una plataforma de rodillos motorizados que se emplea en los transelevadores que alimentan estanterías dinámicas.

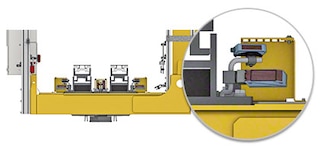

La cuna de elevación del transelevador dispone de distintos elementos de seguridad

Seguridad en la cuna de elevación

La cuna incluye distintos elementos de seguridad: fotocélulas (para verificar las dimensiones máximas de la carga, confirmar las ubicaciones vacías, etc.), células de carga para la detección de sobrepeso, un sistema de comprobación de centraje de horquillas y carga, y una cámara web.

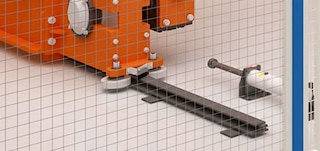

Entre los elementos de seguridad en el pasillo destacan los topes hidráulicos

Seguridad en el pasillo

El pasillo posee diversos componentes de seguridad. Entre ellos, los elementos de control de velocidad segura del transelevador y los topes hidráulicos, localizados en los extremos del pasillo y calculados para absorber un eventual impacto del transelevador.

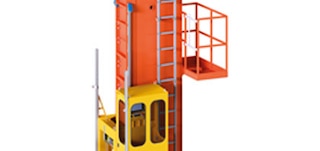

Los transelevadores poseen diversos elementos de seguridad para las tareas de mantenimiento

Seguridad para mantenimiento

Los transelevadores están equipados con diferentes dispositivos de seguridad para facilitar las tareas de mantenimiento, entre ellos la cabina, los puntos de anclaje, la línea de vida y las plataformas de mantenimiento.

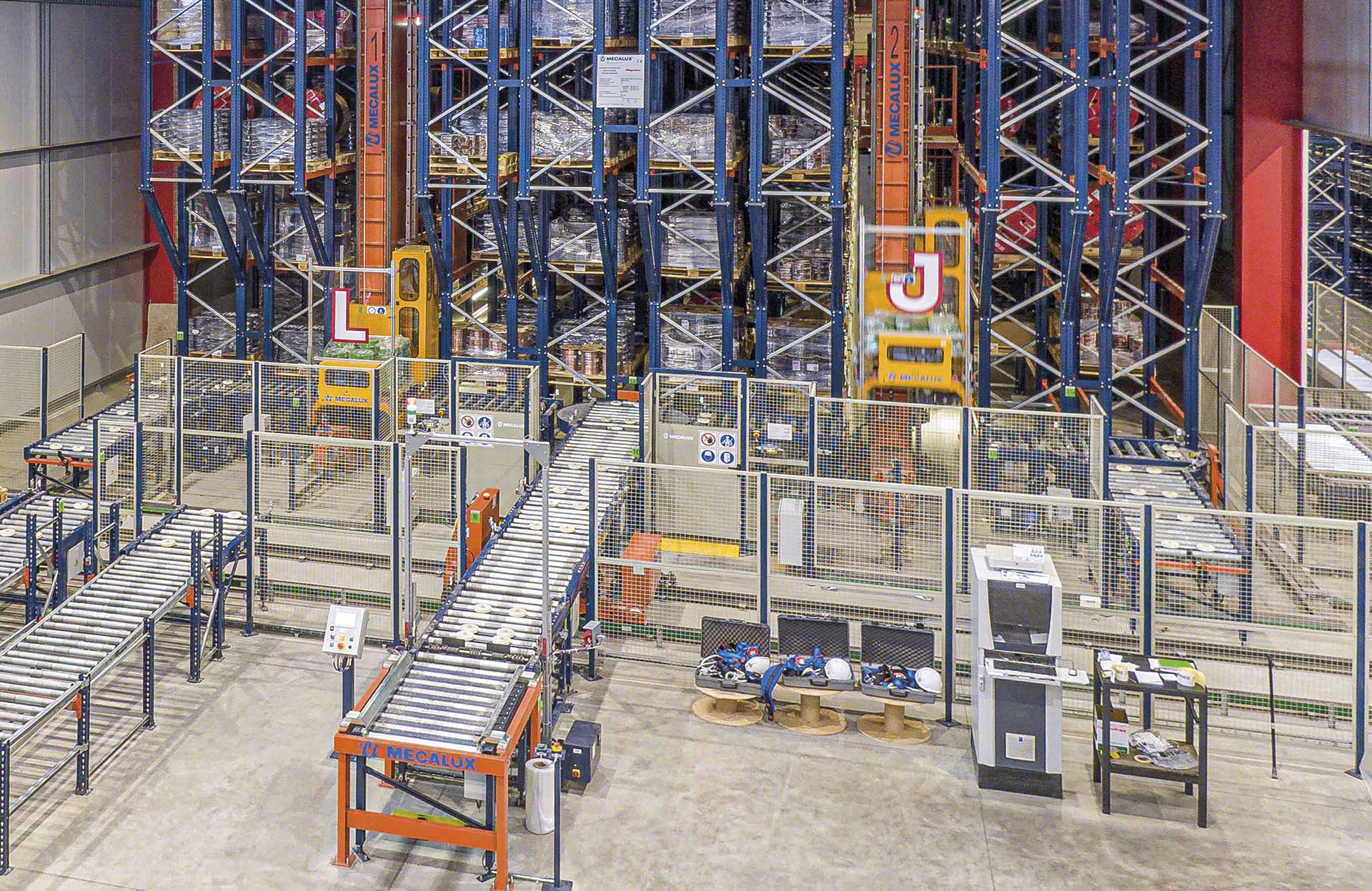

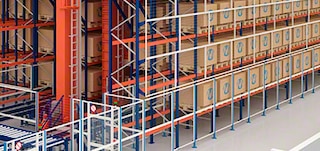

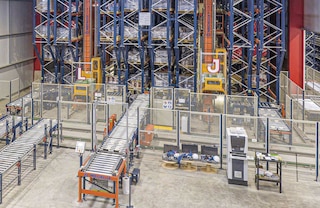

Los cerramientos de seguridad delimitan la zona de trabajo del transelevador

Cerramientos de seguridad y mallas anticaídas

Los vallados perimetrales restringen y delimitan el área de operación del transelevador. Las mallas anticaídas cubren los laterales de las estanterías que colindan con zonas de tránsito para prevenir accidentes derivados de la caída de mercancía.

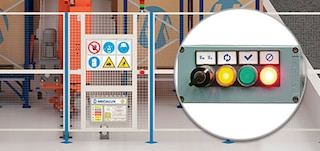

Las puertas y las botoneras aseguran un estricto control de acceso a los pasillos

Control de acceso

Las puertas y las botoneras de acceso permiten entrar al pasillo de forma segura para realizar labores de mantenimiento. La botonera incluye posición de llave enclavada y el procedimiento de acceso a pasillo se realiza de acuerdo con la norma armonizada UNE-EN528.

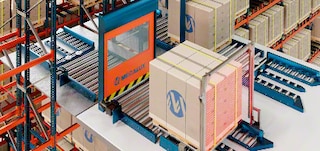

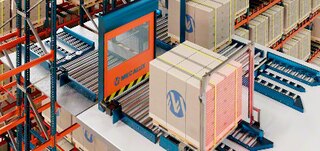

Las puertas rápidas y las barreras fotoeléctricas previenen el ingreso de personas a la zona restringida

Barreras fotoeléctricas y puertas rápidas

Impiden el ingreso de personas a través del punto de entrada y salida de palets del circuito de transportadores. Las puertas solo se abren al entrar o salir un palet y las barreras discriminan si lo que atraviesa el punto de acceso es una carga o una persona.

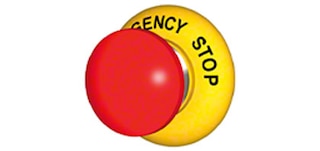

El sistema de paro de emergencia permite detener el transelevador

Sistema de paro de emergencia

Se utiliza para detener el transelevador y se activa mediante pulsadores homologados situados en las posiciones de control manual y en zonas específicas de la instalación.

Catálogos

Catalog - 3 - Almacenes-automaticos - es_ES

Almacenes automáticos (catálogo)

Soluciones de almacenaje automáticas

Descargar
Catalog - 2 - Easy-wms - es_ES

Software de gestión de almacenes

Innovación tecnológica para almacenes eficientes

Descargar

Preguntas frecuentes

Podría definirse un transelevador como una máquina completamente automática diseñada para depositar y extraer mercancía de las ubicaciones de una estantería.

La automatización del almacén mediante transelevadores para palets ofrece múltiples ventajas, entre las que destacan el aumento de la productividad, la fiabilidad y seguridad operativa, la eliminación de errores y la optimización del espacio disponible gracias a su capacidad de trabajar a grandes alturas en pasillos sumamente estrechos. Desde luego, la inversión inicial en soluciones de paletización automática es mayor que la requerida para implementar sistemas de almacenamiento convencionales. No obstante, el incremento de la capacidad operativa asociada a la automatización y la reducción de diversos costes de explotación (por ejemplo, en equipos de manutención) redunda en un rápido retorno de la inversión.

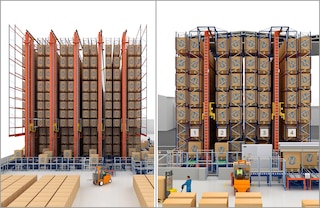

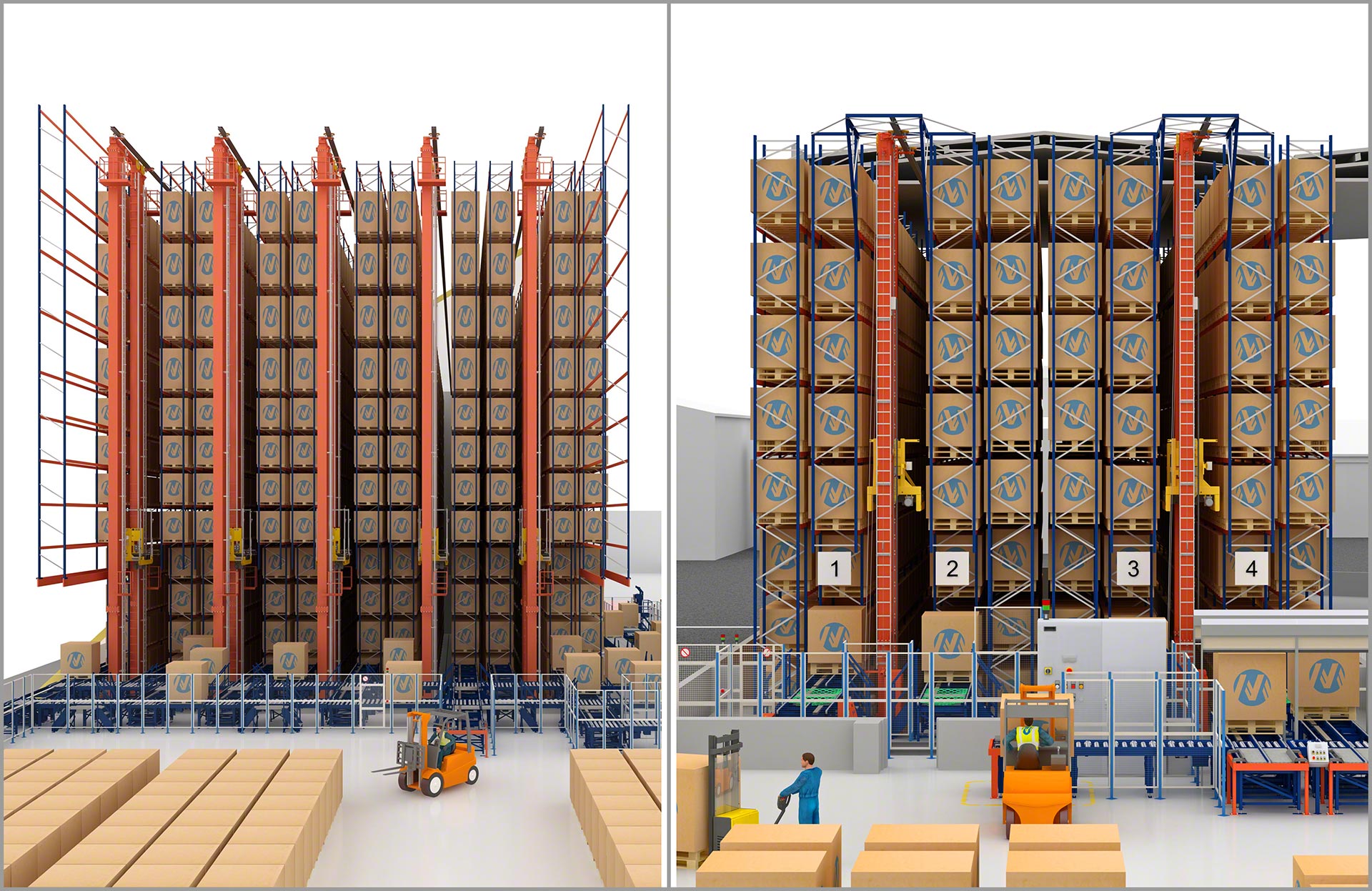

Los transelevadores de Mecalux pueden operar con estanterías de simple o doble profundidad, estanterías dinámicas o con el sistema Pallet Shuttle automático.

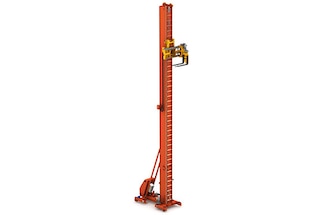

Los transelevadores trilaterales de Mecalux permiten automatizar de forma rápida y económica y sin modificar la estructura del almacén estanterías convencionales de hasta 14 m de altura previamente operadas por carretillas elevadoras trilaterales. La automatización de otros sistemas de almacenaje convencional, sin embargo, requiere de la sustitución de las estructuras existentes en la instalación. Mecalux asesora a sus clientes en el diseño y la implementación del almacén automático que mejor se ajusta a sus necesidades.

Los transelevadores automáticos para palets se emplean sobre todo para la manipulación y el almacenaje de cargas paletizadas. Asimismo, Mecalux cuenta también con el sistema Miniload, una gama de transelevadores especialmente desarrollados para unidades de carga de menores dimensiones, como cajas, bandejas e incluso neumáticos.

Los transelevadores de Mecalux disponen de una configuración que permite que sean operados de tres modos diferentes: automático (es la forma de funcionamiento habitual), semiautomático (para operaciones concretas y de apoyo) y manual (para labores de mantenimiento). El modo automático es el que se utiliza para que el transelevador ejecute las órdenes que recibe desde el software de gestión, es decir, las operativas de depósito y extracción, los cambios de ubicación y el autoaprendizaje de las ubicaciones del almacén.

No es indispensable en todos los escenarios. Cuando la rotación de la mercancía no es muy alta pero el volumen de almacenamiento sí lo es, un mismo transelevador podría compartirse entre varios pasillos. En estos casos, es posible instalar soluciones de cambio de pasillo (como, por ejemplo, el sistema de giro en curva o el puente de transbordo) para que un mismo transelevador pueda operar en pasillos diferentes. No obstante, es conveniente señalar que para conseguir la máxima eficiencia en un almacén automático lo ideal es emplear un transelevador por pasillo.

Sí, los transelevadores incorporan regeneradores que permiten transformar en electricidad la energía generada durante las maniobras de descenso y deceleración. Esta energía eléctrica es aprovechada por otros elementos de la instalación, por lo que se reduce el consumo energético.

Por supuesto. En un almacén automático, el acceso a las zonas en las que operan equipos con movimiento (transelevadores, transportadores, etc.) se encuentra debidamente restringido por vallados de seguridad y puertas de acceso seguro.

Sí. Todo almacén automático necesita dos softwares. Por un lado, un software de gestión de almacenes (SGA), que asume la gestión y el control del stock y asigna su ubicación a cada unidad de carga. Por otra parte, un SCA o WCS (sistema de control de almacén), encargado de enviar al transelevador las instrucciones de movimiento. Mecalux puede suministrar ambos sistemas.

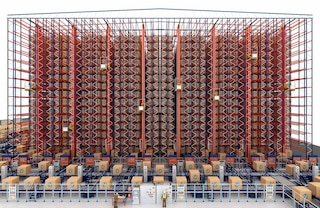

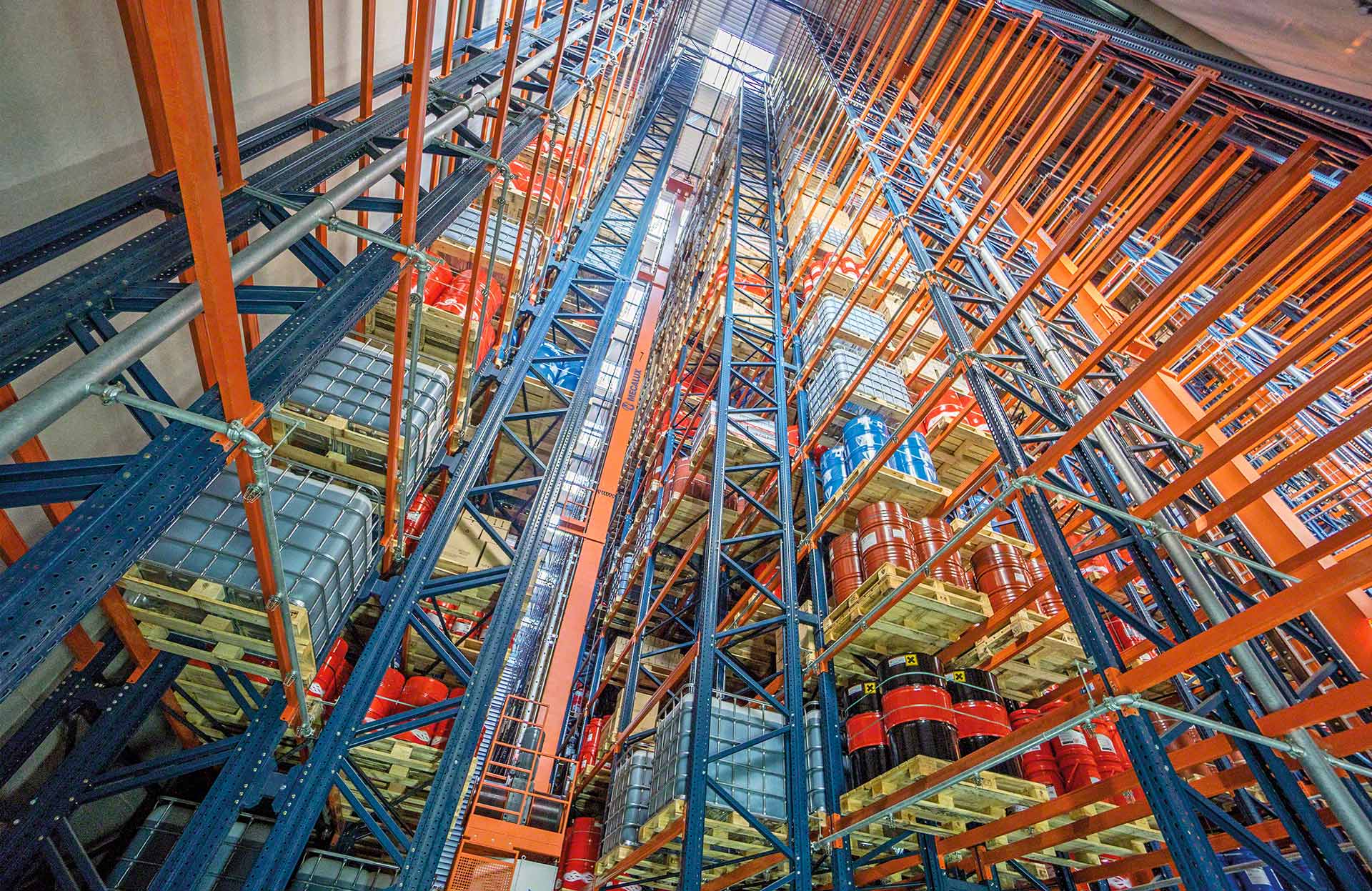

Los transelevadores pueden operar en alturas de hasta 45 m.

La capacidad de carga máxima de la cuna del transelevador es de 1.500 kg para instalaciones de simple profundidad y de 1.000 kg para instalaciones de doble profundidad. Los modelos de transelevadores equipados con dos cunas amplían la capacidad de carga a 3.000 kg (1.500 kg por cuna) en estanterías de simple profundidad y a 2.000 kg (1.000 kg por cuna) en estanterías de doble profundidad.

Los transelevadores se pueden desplazar a una velocidad de traslación de hasta de 160 m/min.

La velocidad de elevación máxima de un transelevador es de 66 m/min sin carga y 54 m/min con carga.

Los transelevadores de Mecalux pueden operar en un rango de temperaturas que oscila entre -30 ºC y +40 ºC.
