Sistema de almacenamiento en altura para cargas no paletizadas que aprovecha al máximo el espacio disponible y dinamiza la preparación de pedidos.

El producto

Estanterías de varios niveles: optimización máxima del espacio

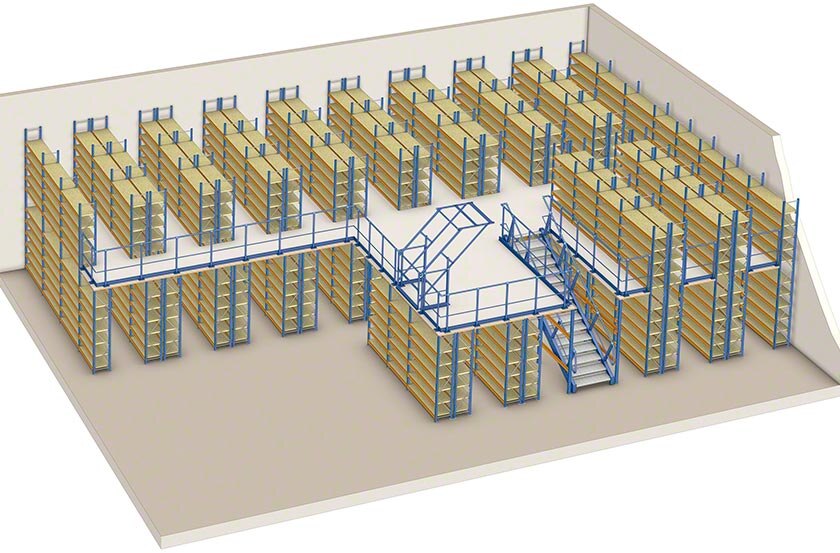

Los pasillos elevados son un sistema de almacenamiento formado por estanterías altas y uno o varios niveles de pasarelas transitables apoyadas sobre las propias estanterías. Se trata de una solución que favorece un gran aprovechamiento del espacio vertical disponible para aumentar de forma significativa la capacidad del almacén.

Las estanterías con pasillos elevados ofrecen acceso manual a la mercancía en todos los niveles, facilitan la gestión de múltiples referencias y agilizan las operativas de picking. Disponibles en diferentes configuraciones, son instalaciones robustas, estables y sumamente versátiles.

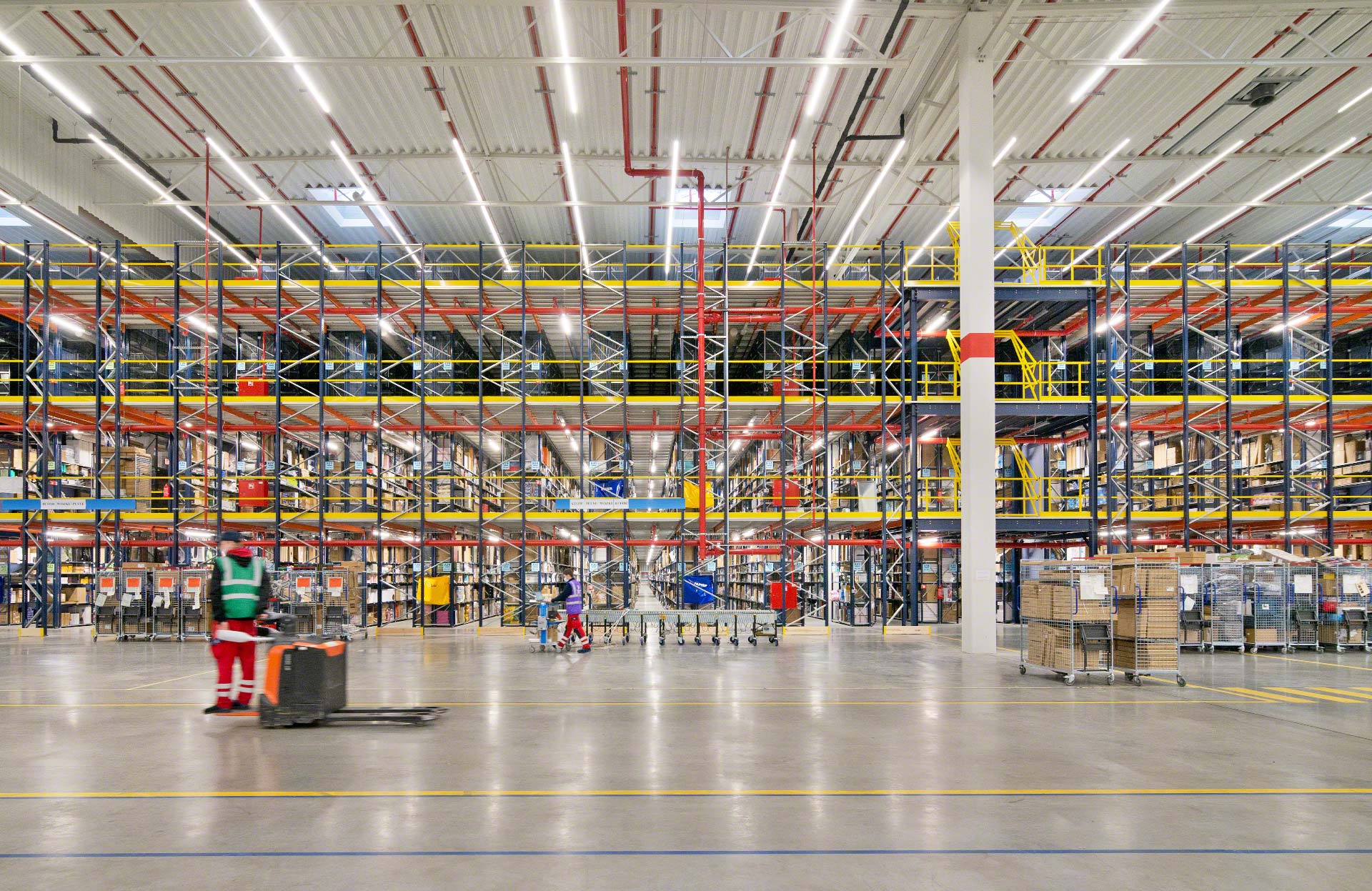

Las estanterías con pasillos elevados garantizan el acceso manual a los niveles más altos

Ventajas de las estanterías con pasillos elevados

  • Multinivel: las estanterías de varios niveles optimizan al máximo el espacio vertical disponible, lo que aumenta la capacidad del almacén y genera un gran número de ubicaciones.
  • Acceso manual: se accede fácilmente y de forma manual a toda la mercancía, por lo que no se requiere de equipos específicos para alcanzar las ubicaciones más altas.
  • Picking masivo y simultáneo: son idóneas para almacenes con picking intensivo, ya que permiten sectorizar la preparación de pedidos por niveles con equipos de operarios trabajando en cada planta de forma simultánea.
  • Gestión del stock según rotación: favorecen la aplicación del método ABC. Las referencias de mayor rotación se almacenan en la planta baja y los niveles inferiores, y las de menor demanda se depositan en los niveles superiores.
  • Gran versatilidad: las estanterías pueden adoptar diferentes configuraciones y se adecuan al almacenaje de una amplia variedad de mercancías, desde piezas pequeñas y artículos sueltos hasta paquetes, cajas y prendas colgadas.
  • Automatización de movimientos: la circulación de cargas entre niveles puede automatizarse mediante la instalación de elevadores o transportadores para cajas.

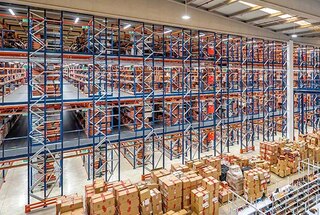

Las estanterías de varios niveles se adaptan a distintos tipos de cargas y almacenes

Esta solución nos ha ayudado a perfeccionar la preparación de pedidos y ha multiplicado por tres nuestra superficie de almacenaje

TopTex Francia
Vincent Marti Director de compras y logística
TopTex Francia
(Villeneuve-lès-Bouloc, Francia)

Aplicaciones de los pasillos elevados

Sistema idóneo para distintos tipos de almacenes

Las estanterías de varios niveles destacan por su gran adaptabilidad, ya que se pueden instalar tanto en edificios grandes como en espacios reducidos. Además, gracias a una amplia gama de accesorios y diferentes configuraciones, esta solución se adecua con facilidad a los requerimientos de empresas de distintos sectores.

Los pasillos elevados facilitan la preparación de pedidos en almacenes e-commerce

Almacenes e-commerce

Los pasillos elevados facilitan la gestión de referencias muy diversas y de rotación variable.

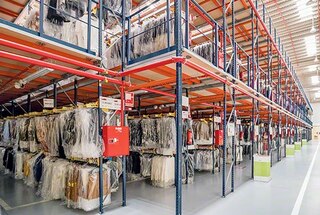

Los pasillos elevados posibilitan el almacenamiento de prendas colgadas

Almacenes de prendas colgadas

Se adaptan perfectamente al almacenaje de distintos tipos de prendas colgadas.

Las estanterías con pasarelas elevadas facilitan el almacenaje y la clasificación de productos pequeños

Almacenes de recambios y suministros industriales

Constituyen una solución perfecta para almacenar piezas, recambios y otros productos pequeños.

Los pasillos elevados se utilizan para almacenar distintos tipos de paquetes

Almacenes de paquetería

Favorecen un acceso cómodo y seguro a los paquetes en cualquier nivel de la instalación.

Los pasillos elevados permiten almacenar todo tipo de documentos

Archivos y centros documentales

Son idóneos para almacenar y clasificar cajas de archivo y todo tipo de documentos.

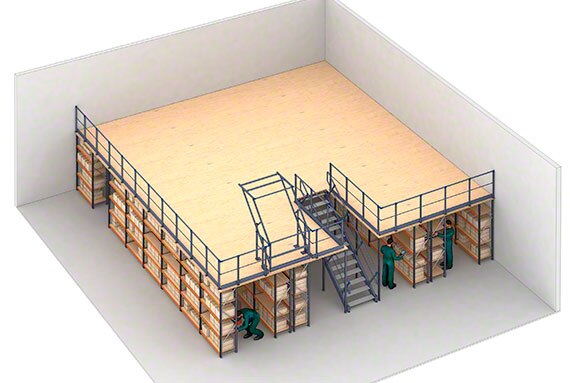

Configuraciones de las estanterías con pasillos elevados

Diseño adaptable a las necesidades de cada empresa

Mecalux ofrece para sus estanterías de varios niveles múltiples posibilidades de combinación, como la instalación de puertas de acceso, elevadores o transportadores para cajas. Estas variantes refuerzan la versatilidad de esta solución, que se ajusta a las exigencias operativas y los requisitos de accesibilidad y seguridad de cada almacén.

Testimoniales

E.Leclerc

Necesitábamos almacenar más mercancía y, en definitiva, optimizar nuestro espacio de almacenaje. Gracias a esta solución, hemos ganado en productividad y disminuido costes. De hecho, inicialmente nos estábamos planteando trasladarnos a un almacén más grande, pero después de optimizar el espacio que ya teníamos, pudimos permanecer en el mismo sitio.

Philippe Bataille Director
E.Leclerc
(Tourlaville, Francia)
Motoblouz.com

Como e-commerce líder en nuestro sector de actividad, el disponer de una vastísima gama de productos es primordial para nosotros, lo que implica dedicar un espacio enorme para hacer picking. Las estanterías de tres niveles de Mecalux nos han permitido –en una superficie casi idéntica– multiplicar por cuatro nuestra capacidad logística.

Christophe Leroy Responsable de logística y transporte
Motoblouz.com
(Carvin, Francia)
Kverneland Group

Las estanterías aprovechan la altura del centro de distribución para maximizar el espacio disponible y obtener así una mayor capacidad de almacenaje.

Franck Claudon Director de almacenaje y distribución
Kverneland Group
(Thionville, Francia)

Casos prácticos

La empresa de construcción OHL ha inaugurado un nuevo archivo documental

OHL, multinacional de construcción y gestión de infraestructuras, ha inaugurado un nuevo archivo documental en España. Mecalux ha instalado estanterías de picking con pasarelas. Esta solución optimiza toda la altura del almacén para triplicar la superficie útil de almacenaje. Leer más

La empresa de construcción OHL ha inaugurado un nuevo archivo documental

La marca de zapatos Pikolinos renueva su almacén para afrontar el e-commerce

Pikolinos, la popular marca de zapatos española, ha renovado su centro logístico en Elche (España) con el fin de afrontar el reto que supone la preparación de pedidos de una empresa e-commerce. La compañía ha implementado estanterías con pasarelas de Mecalux que conforman un total de cuatro plantas. Leer más

La marca de zapatos Pikolinos renueva su almacén para afrontar el e-commerce

Estanterías de picking con pasarelas y un completo circuito de transportadores impulsan el e-commerce de un distribuidor de recambios para el sector de la automoción

Estanterías de picking con pasarelas y un completo circuito de transportadores impulsan el e-commerce de Automotive Parts Factory, distribuidor de recambios para el sector de la automoción, en Francia Leer más

Estanterías de picking con pasarelas y un completo circuito de transportadores impulsan el e-commerce de un distribuidor de recambios para el sector de la automoción

El almacén de Le Petit Vapoteur, fabricante de cigarrillos electrónicos francés

Le Petit Vapoteur, empresa especializada en la venta online de cigarrillos electrónicos, ha estrenado un nuevo almacén con la ayuda de Mecalux. Lo ha equipado con estanterías para picking con pasarelas que conforman un total de tres niveles. Estas soluciones facilitan preparar hasta 5.000 pedidos al día. Leer más

El almacén de Le Petit Vapoteur, fabricante de cigarrillos electrónicos francés

El almacén de vestidos para alquilar de Rent the Runway en Estados Unidos

Interlake Mecalux, juntamente con el proveedor de soluciones logísticas ABCO Systems, ha equipado el almacén de Rent the Runway, empresa de vestidos para alquilar, en New Jersey con estanterías para pasarelas y estanterías para prenda colgada. Esta solución aprovecha al máximo la superficie de almacenaje. Leer más

El almacén de vestidos para alquilar de Rent the Runway en Estados Unidos
Ver más casos prácticos

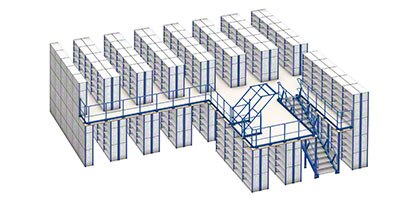

Componentes de las estanterías de varios niveles

La estructura básica de este sistema está formada por estanterías, pasarelas elevadas y escaleras. A estos elementos se le suman distintos componentes de seguridad y diversos accesorios que dotan la instalación de una gran flexibilidad.

La estructura principal está conformada por una serie de estanterías altas, uno o varios niveles de pasarelas elevadas transitables apoyadas sobre las propias estanterías y las escaleras con las que se accede a los distintos niveles.

Las instalaciones con pasillos elevados de pueden diseñar con cualquiera de las estanterías para picking de Mecalux. La extensa variedad de accesorios disponibles para estas estanterías garantizan su adecuación a múltiples unidades de carga.

La elección del tipo de suelo dependerá de factores como la naturaleza de la mercancía almacenada, la circulación de equipos de manutención, las necesidades de ventilación o el tipo de trabajo, entre otros.

Los componentes de seguridad de las estanterías de varios niveles, entre los que destacan las barandillas de protección y las puertas de acceso, previenen accidentes y resguardan la integridad de los operarios y las mercancías almacenadas.

Las distintas estanterías de picking Mecalux admiten la instalación de pasarelas elevadas

Estanterías

Los pasillos elevados se pueden configurar a partir de los distintos modelos de estanterías de picking de Mecalux: M3 y M7.

Las pasarelas elevadas son superficies transitables disponibles en distintos materiales

Pasarelas elevadas

Se colocan apoyadas sobre las estanterías y configuran una superficie transitable cómoda y segura. El suelo está disponible en distintos materiales.

Las escaleras para pasarelas de Mecalux se adaptan a distintas alturas

Escaleras de acceso

Las escaleras Mecalux son de fácil montaje, resistentes y adaptables a distintas alturas. Se suelen instalar con 8, 10, 12 o 15 peldaños y están disponibles en dos anchuras: 800 y 1.000 mm.

Las estanterías M3 son idóneas para cargas ligeras y medianas

Estanterías para cargas ligeras M3

Las M3 son estanterías para cargas medias y ligeras (mercancía fraccionada, paquetes, productos sueltos, documentos, etc.).

Las estanterías M7 están diseñadas para almacenar cargas pesadas

Estanterías para cargas pesadas M7

Las estanterías M7 son la solución óptima para almacenar artículos voluminosos o pesados ya que su robusta estructura les confiere una gran capacidad de carga.

Las estanterías para picking pueden adaptarse al almacenaje de prendas colgadas

Estanterías para prendas colgadas

Las estanterías de picking Mecalux pueden adecuarse para el almacenaje y la clasificación de prendas colgadas.

Los pisos de madera destacan por su gran solidez

Piso de madera

Formado por tableros de madera aglomerada entrelazados con un sistema de machihembrado que le confiere gran solidez. Otra variante de piso de madera es la formada por fibras de alta densidad o con tratamiento ignífugo.

Piso de madera con acabado en melamina rugosa antideslizante

Piso de madera antideslizante

Tablero de madera aglomerada con acabado de melamina rugosa antideslizante en la parte superior y melamina blanca en la inferior, lo que confiere mayor luminosidad.

El piso de madera con chapa metálica reduce el ruido de la circulación de los equipos de manutención

Piso de madera más chapa metálica

Formado por tableros de madera con acabado en chapa metálica. Se instala cuando circulan equipos de manutención como carros pesados o transpaletas y se requiere minimizar el ruido generado por los desplazamientos.

El piso metálico instalado varía en función de las necesidades de ventilación o paso de agua

Pisos metálicos

Existen diferentes tipos: perforados, estriados y emparrillados. Su uso depende de las exigencias específicas del almacén, como la circulación del aire o el paso de agua de los sistemas contraincendios, aunque también es frecuente combinarlos. La resistencia de estos pisos los convierte en idóneos para pasillos donde circulan carros o transpaletas.

Las barandillas de protección previenen la caída de personas y objetos

Barandillas de protección

Se constituyen a partir de tubos redondos y rectangulares unidos entre sí. En la parte inferior se colocan zócalos de protección para evitar la caída de objetos.

Las puertas basculantes facilitan la carga y descarga segura de mercancía con carretillas

Puerta basculante

Es el sistema más apropiado para crear una zona de carga y descarga segura para la mercancía manipulada mediante carretillas elevadoras. Cuenta con dos posiciones de acceso y no es compatible la entrada a la zona desde ambas posiciones a la vez.

Las puertas batientes incluyen tope inferior y aldaba de seguridad superior

Puerta batiente

Sistema de abertura interior que incluye tope inferior y aldaba de seguridad superior. Se utiliza para depositar o extraer mercancía desde el exterior o para limitar una zona de trabajo.

Las mallas anticaídas pueden instalarse en los fondos y los laterales de las estanterías

Mallas anticaídas

Suelen instalarse como cerramiento de seguridad en los fondos y los laterales de las estanterías para prevenir la caída de mercancías.

La placa de características recoge los datos técnicos de la instalación

Placa de características

Fabricada en PVC, se coloca visiblemente en los accesos y recoge información técnica de la instalación.

Catálogos

Catalog - 8 - Picking-con-pasarelas - es_ES

Estanterías para picking con pasarelas (catálogo)

Estanterías con pasillos elevados que aumentan la capacidad de almacenaje y dinamizan la preparación de pedidos

Descargar
MS_Pasarelas_ES.pdf

Manual de seguridad en el almacén

Funcionamiento, uso, revisión y mantenimiento de estanterías con pasarelas elevadas

Descargar

Preguntas frecuentes

Las estanterías de varios niveles con pasillos elevados son un sistema de almacenaje en altura para mercancía no paletizada (cajas, gavetas, archivos, ropa, etc.) que aumenta la capacidad del almacén al aprovechar al máximo el espacio disponible y ofrece acceso manual a todas las referencias en cualquier nivel de almacenamiento.

Aunque habitualmente las estanterías con pasillos elevados tienen 1 o 2 plantas superiores, Mecalux ha desarrollado instalaciones de hasta 5 niveles.

Las instalaciones con pasillos elevados pueden configurarse a partir de las estanterías para cargas ligeras M3 y las estanterías para cargas pesadas M7.

Si bien ambos sistemas tienen en común que han sido diseñados para aumentar la capacidad de almacenamiento en altura, existe entre ellos una significativa diferencia estructural. Los altillos metálicos son superficies elevadas desmontables soportadas por un conjunto de vigas y columnas. Las estanterías con pasillos elevados, en cambio, configuran una estructura en la que son las propias estanterías las que soportan el conjunto, ya que sobre ellas se apoyan las pasarelas que conforman la superficie transitable de los niveles superiores.

Los pasillos elevados, más económicos, son la solución ideal para aquellas empresas en las que no se producen cambios significativos en el tipo de unidad de carga a almacenar. En cambio, en aquellos almacenes en los que se requiere la flexibilidad suficiente para adecuarse con rapidez a modificaciones en las características de la mercancía gestionada (por ejemplo, peso o dimensiones) o el tipo de operativas, se recomienda la instalación de altillos metálicos, solución de mayor versatilidad que permite instalar distintos tipos de estanterías en un mismo nivel o sustituirlas por otras en caso de que fuese necesario.

Los pasillos elevados son una solución orientada al picking que permite almacenar una amplia gama de unidades de carga no paletizadas, desde recambios, piezas pequeñas y paquetería hasta productos voluminosos y prendas colgadas. Los múltiples accesorios disponibles para las distintas estanterías de picking de Mecalux utilizadas en estas instalaciones garantizan su adecuación a diversas necesidades de almacenamiento.

La capacidad de carga de las estanterías depende del modelo seleccionado para configurar la instalación. Las estanterías M3, por ejemplo, están diseñadas para el almacenaje de cargas ligeras y medianas y las M7 para albergar cargas pesadas.

Para acceder a los niveles superiores se instalan escaleras que se colocan en el centro de la estructura o en uno de sus laterales, según la configuración de la instalación. Su diseño varía en función de la altura, aunque suelen tener entre 8 y 15 peldaños y existen cuatro modelos básicos: continua sin rellano, continua con rellano, con rellano a 90º y con rellano a 180º.

Las estanterías con pasarelas elevadas admiten la circulación de ciertos equipos de manutención ligeros, como carros de picking o transpaletas, pero no son compatibles con el uso de carretillas elevadoras.

El movimiento de mercancías entre los diferentes niveles puede facilitarse de forma considerable con la instalación de elevadores o montacargas. Por otra parte, puede implantarse también un circuito de transportadores para cajas para automatizar y agilizar el tránsito de las unidades de carga entre plantas y desde o hacia otros puntos del almacén.

Sí, completamente. Los pasillos elevados de Mecalux son estructuras robustas y resistentes equipadas con una serie de complementos y accesorios, como las barandillas de protección, las mallas anticaídas o las puertas basculantes, que refuerzan la seguridad del conjunto.

Sí. La instalación de barandillas es obligatoria en las escaleras y en las pasarelas siempre que estas no colinden con una pared o una estantería. Si fuese necesario configurar un acceso al exterior desde alguno de los niveles superiores para, por ejemplo, realizar operaciones de carga y descarga, es posible sustituir un tramo de barandilla por una puerta basculante o una puerta batiente.

El mantenimiento es mínimo. No obstante, es importante verificar periódicamente que la carga esté uniformemente repartida y no sobresalga del borde de las estanterías, asomándose a los pasillos. Además, el suelo de las pasarelas debe estar seco y en buen estado. Por último, es importante comprobar el buen estado de las barandillas y sus fijaciones al piso para evitar caídas de cualquier tipo.
