Tolerancia de las estanterías

La nivelación no sólo afecta a las máquinas del almacén, sino también a las estanterías, que llevan asociadas una cierta tolerancia. Estas estructuras tienen que cumplir con unas holguras después de ser montadas y antes de ser cargadas. De nuevo, la norma EN 15620 es el documento que recoge los parámetros aceptables. Observarlos es esencial para evitar posibles golpes de las propias máquinas a las estructuras o al colocar la carga en los huecos.

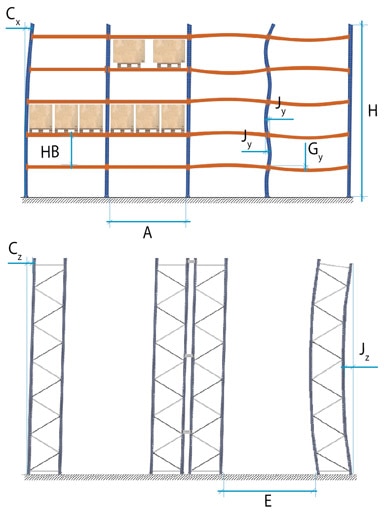

Los valores de las holguras varían en función del tipo de instalación y de su clase (100, 200, 300 o 400). Los datos indicados en el cuadro adjunto están referidos a las clases 300 y 400. La ilustración que acompaña al cuadro señala a qué elemento se aplica cada medida.



Tolerancia de estanterías para las clases 300 y 400





A: anchura libre del hueco.
E: anchura libre del pasillo.
Cx: falta de verticalidad.
Cz: falta de verticalidad.
Jy: rectitud del puntal.
Jz: rectitud del puntal.
Gy: rectitud del larguero.
H: altura desde la parte superior de la placa base hasta la parte superior del puntal.
HB: altura desde la parte superior de un larguero hasta la parte superior del larguero del nivel siguiente.



Clase Holguras (mm)
  A E Cx Cz Jx Jz Gy
300 +/-3 +/-5 +/-H/500 +/-H/500 +/-3 o +/-HB/750 +/-H/500 +/-3 o +/-A/500
400 +/-3 +/-15 +/-H/350 +/-H/350 +/-3 o +/-HB/400 +/-H/500 +/-3 o +/-A/500



Además de los parámetros anteriormente detallados se han de cumplir el resto de holguras especificadas en la norma EN 15620.
