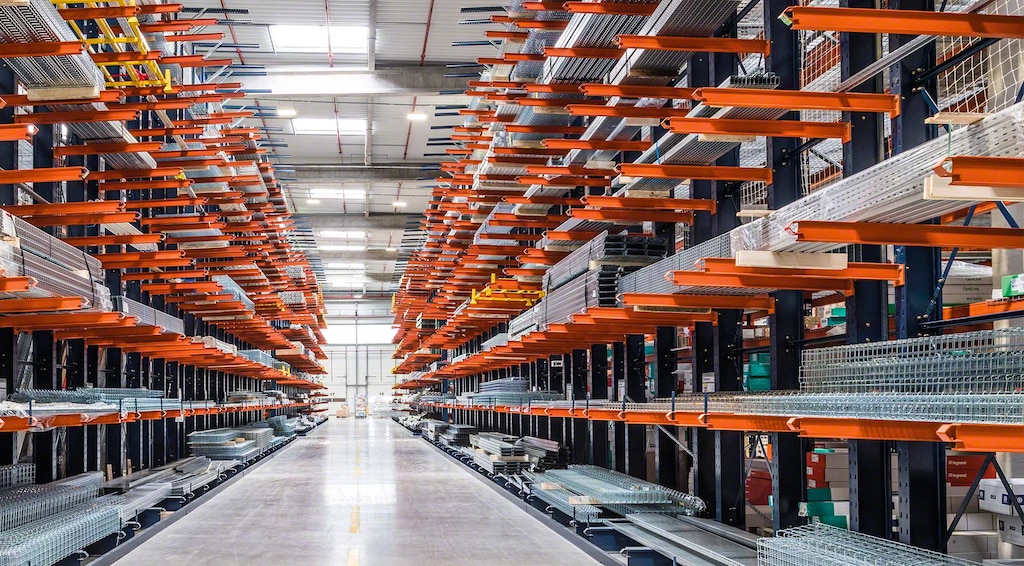

Estanterías cantilever

Estanterías cantilever

Sistema de almacenamiento para cargas largas y voluminosas como tubos, perfiles, tableros, planchas o molduras.

El producto

Sistema cantilever: solución ideal para el almacenaje y la manipulación de productos de gran longitud

Las estanterías tipo cantilever están diseñadas para almacenar cargas largas y voluminosas, como perfiles metálicos, tubos de plástico o tableros de madera. El sistema ofrece acceso directo a la mercancía almacenada, lo que facilita su manipulación manual (si se trata de cargas ligeras) o a través de equipos de manutención (para cargas pesadas).

Las estanterías cantilever de Mecalux, formadas por bases, columnas y brazos en voladizo, son estructuras robustas de gran resistencia y máxima versatilidad que se adaptan a distintos tipos de almacenes y de productos con medidas especiales. Además, existe una configuración de estanterías cantilever móviles, para un mayor aprovechamiento del espacio.

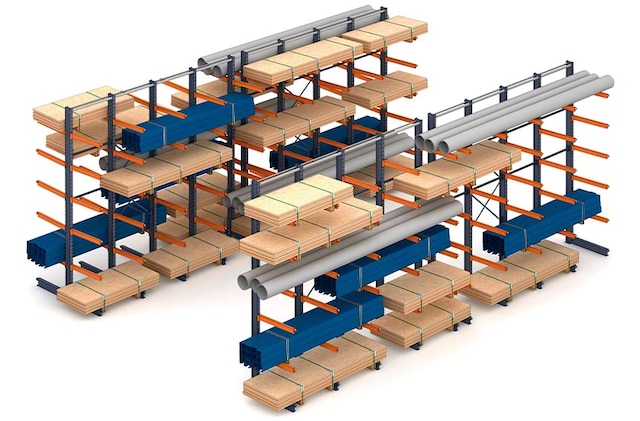

El sistema cantilever soporta distintas clases de cargas largas

Ventajas de las estanterías cantilever

  • Gran diversidad de cargas: sus distintos componentes y accesorios facilitan la adecuación del sistema a una amplia variedad de cargas largas y voluminosas de diferentes pesos y dimensiones.
  • Acceso directo y excelente visibilidad: aseguran una inmediata identificación visual de la mercancía almacenada y permiten acceder a ella de forma directa.
  • Facilidad de montaje: compuestas por elementos encajables que facilitan el montaje y la adaptación a necesidades futuras añadiendo módulos adicionales.
  • Optimización del espacio: se pueden instalar sobre bases móviles para configurar estanterías cantilever móviles, lo que permite compactar las estanterías conservando el acceso directo a cada producto.
  • Aptas para exteriores: disponibles con distintas clases de cubiertas para proteger la mercancía y la estructura frente a las inclemencias meteorológicas en instalaciones al aire libre.
  • Seguridad: incorporan elementos como arriostrados verticales y topes, que dotan a la instalación de gran estabilidad y resistencia.
Las ventajas de las estanterías cantilever de Mecalux son múltiples: flexibilidad, acceso directo y gran capacidad de carga

Las estanterías cantilever nos han permitido almacenar nuestros perfiles de entre 4 y 7 metros de longitud

Gaviota
Roberto Urra Director de Logística
Gaviota
(Villena, España)

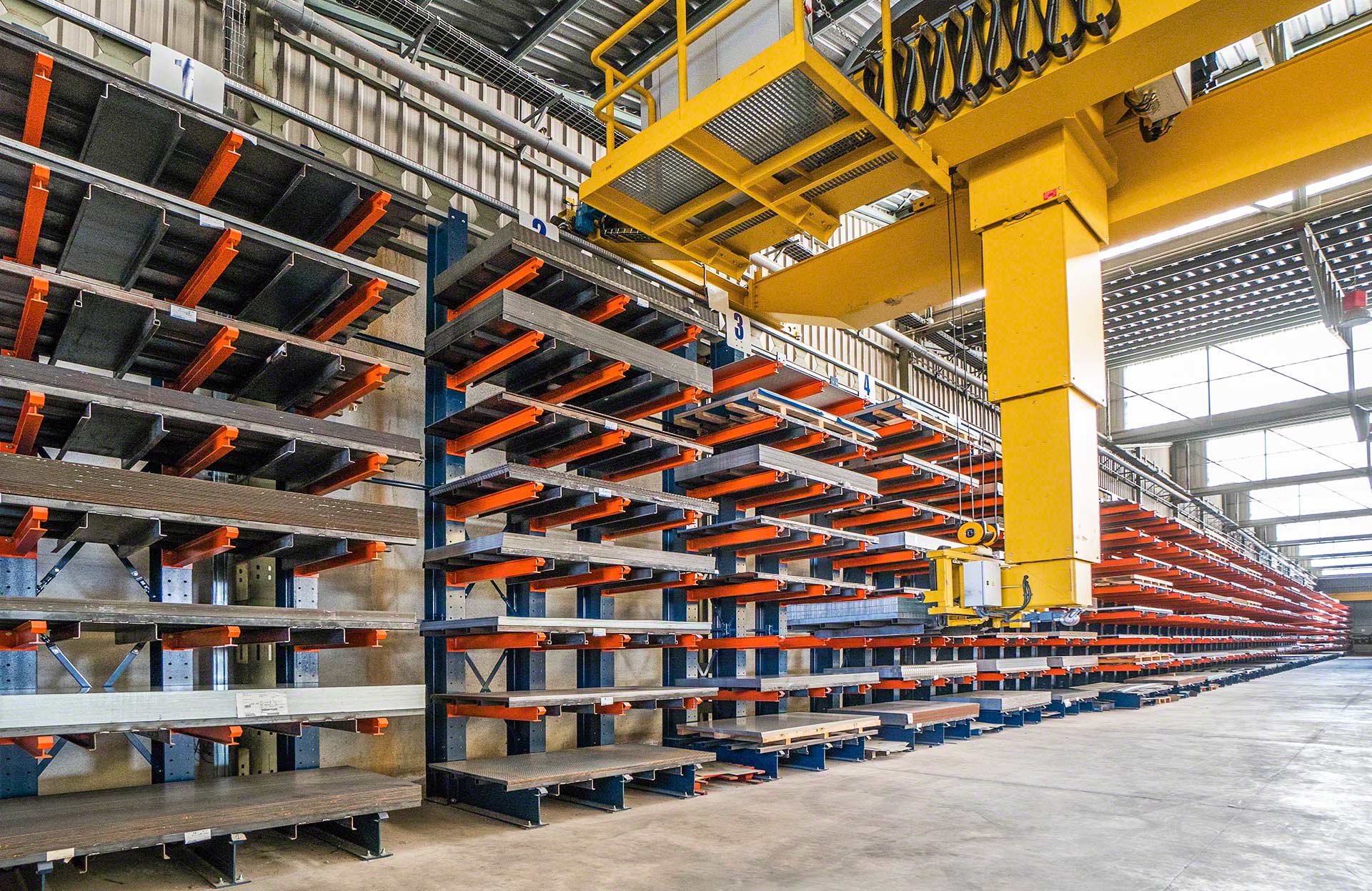

Aplicaciones del sistema cantilever

Empresas que almacenan tubos, perfiles y otros tipos de cargas largas y voluminosas

El sistema de estanterías cantilever configura estructuras polivalentes que se adaptan a la perfección al almacenamiento de una amplia variedad de mercancías de dimensiones especiales. Por esta razón, son indispensables en múltiples centros logísticos y productivos.

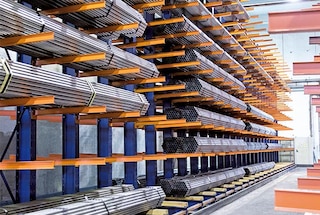

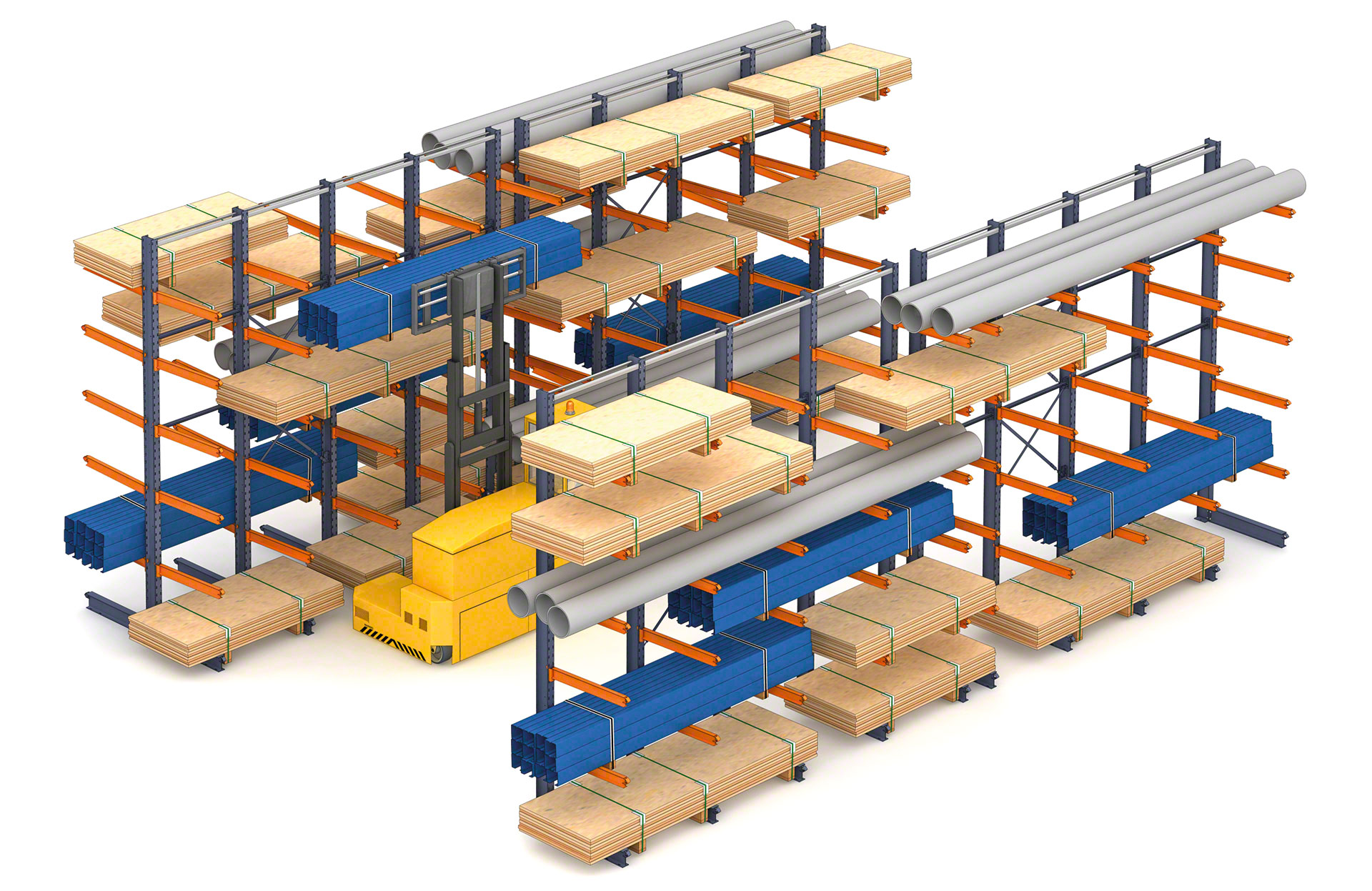

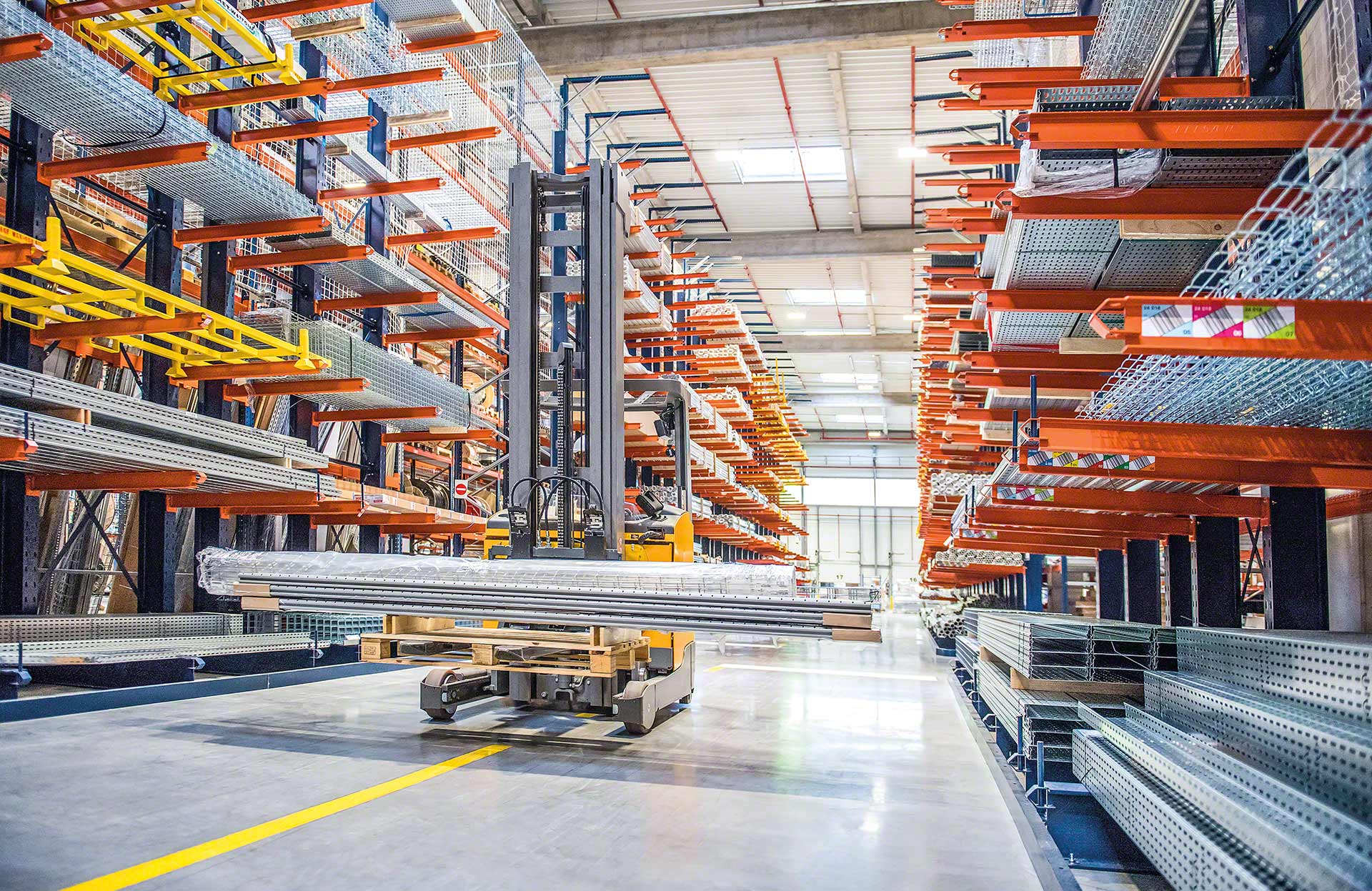

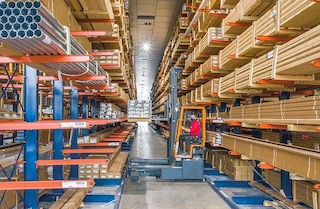

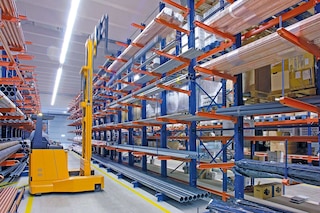

Las estanterías cantilever para cargas largas facilitan el almacenaje de tubos y perfiles

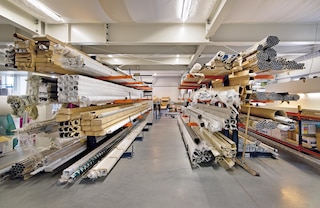

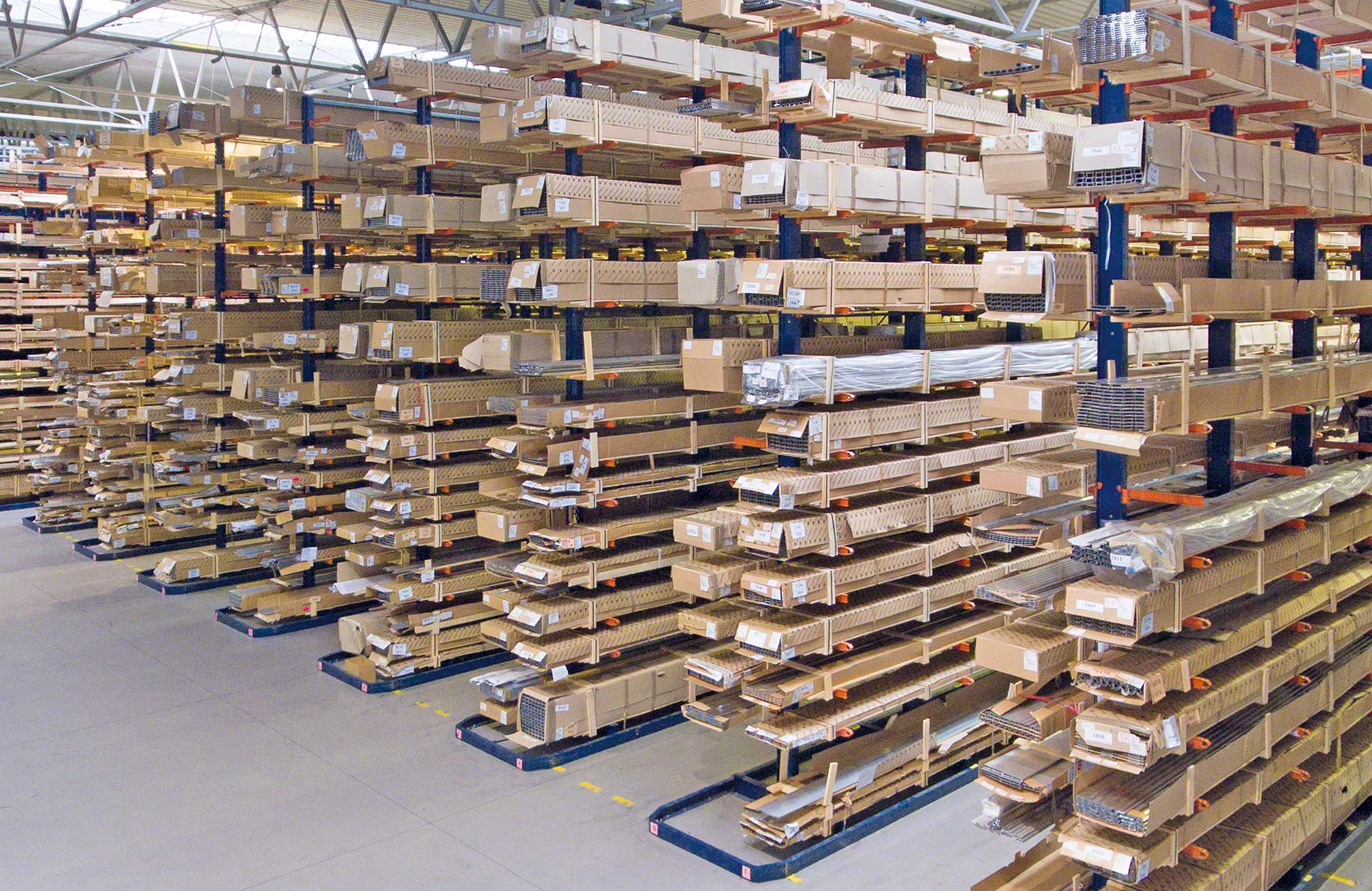

Almacenes con productos de gran longitud

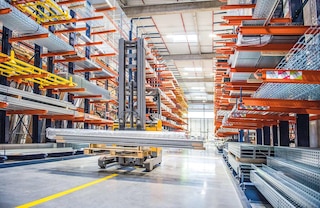

Las cantilever garantizan el óptimo almacenamiento de cargas largas como tubos, perfiles y molduras.

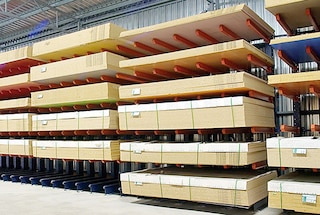

El sistema cantilever es adecuado para el almacenamiento de cargas no paletizables

Stock de productos no paletizables

Configuran una solución idónea para cargas cuyas dimensiones dificultan su paletización, como tableros o planchas.

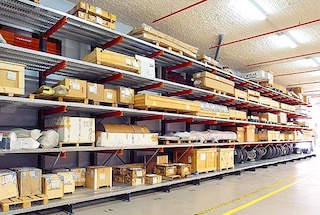

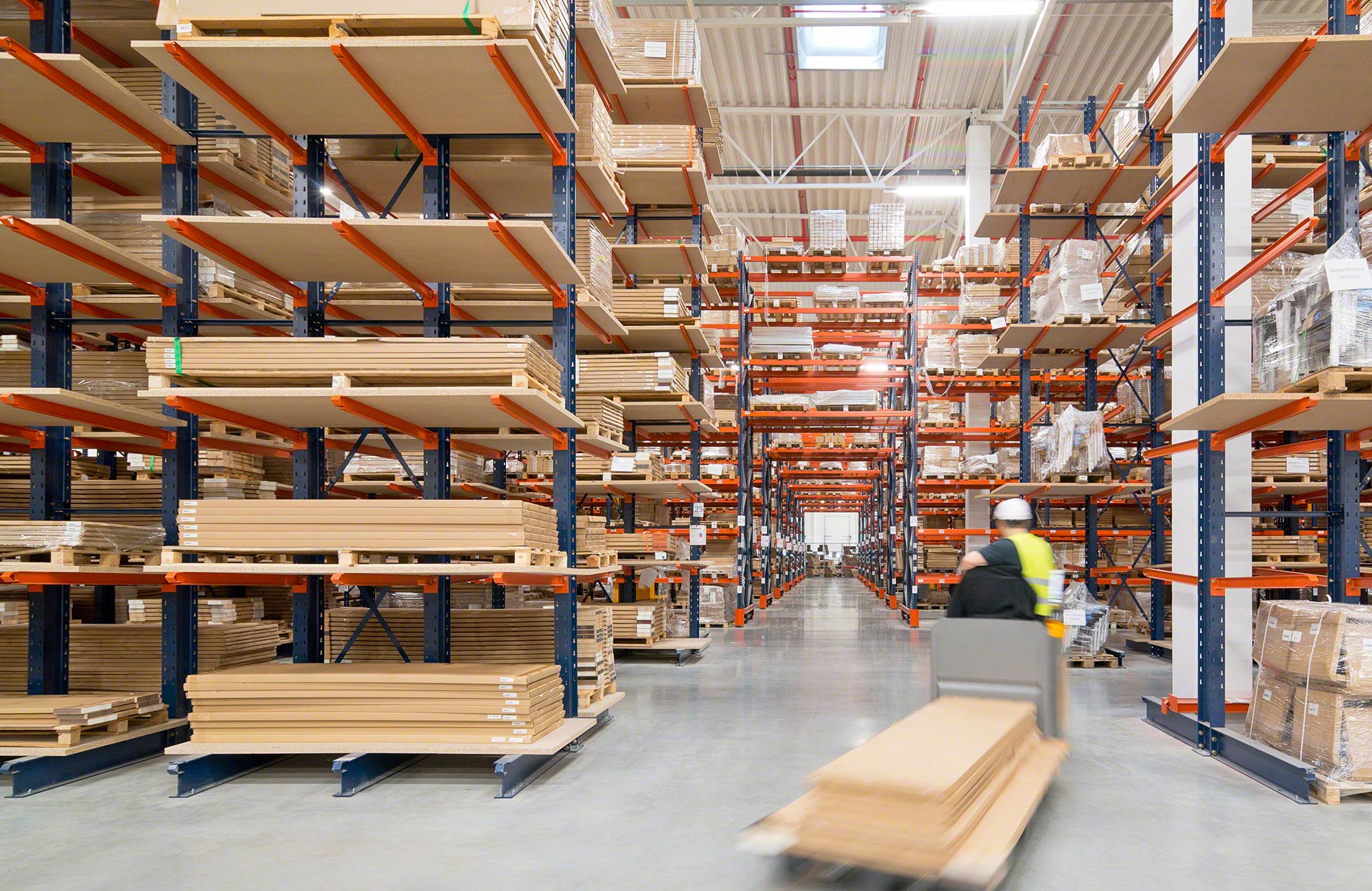

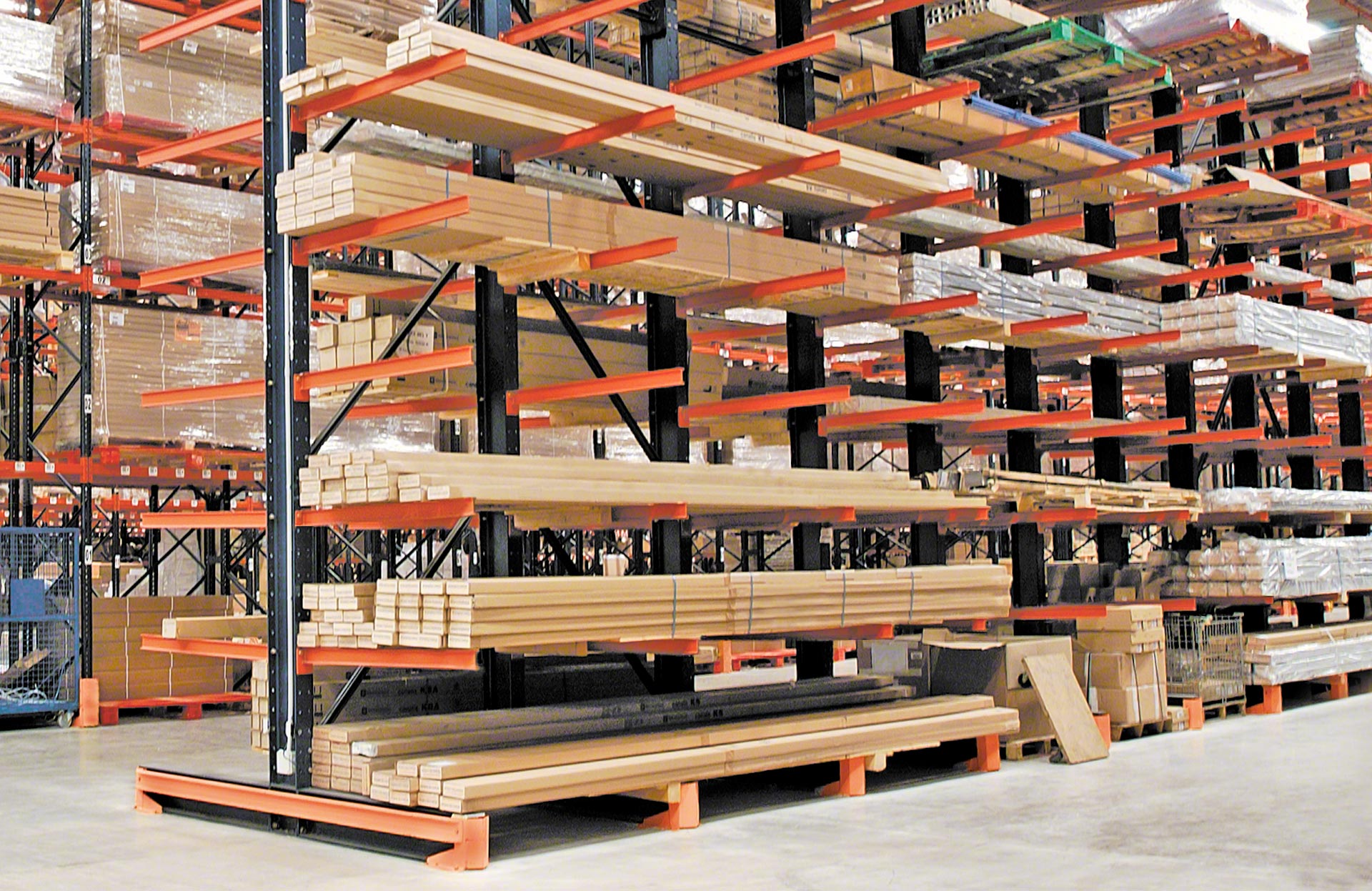

Las estanterías cantilever permiten almacenar cargas voluminosas de diferentes pesos y tamaños en un mismo módulo

Almacenaje de cargas voluminosas no uniformes

Se adaptan al almacenaje de mercancías voluminosas de diferentes pesos y dimensiones.

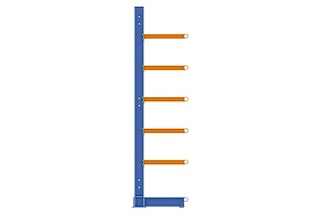

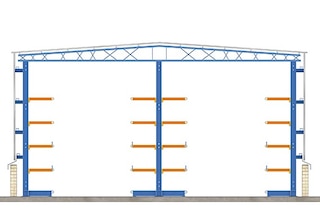

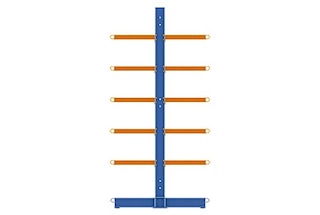

Configuraciones del sistema de almacenamiento cantilever

Solución de gran versatilidad compatible con diversas necesidades de almacenamiento

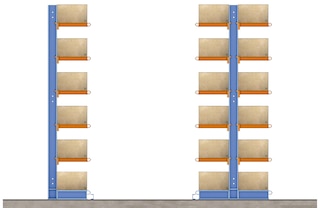

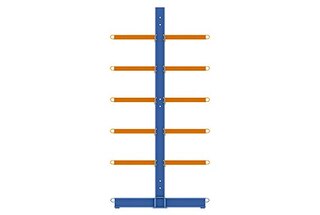

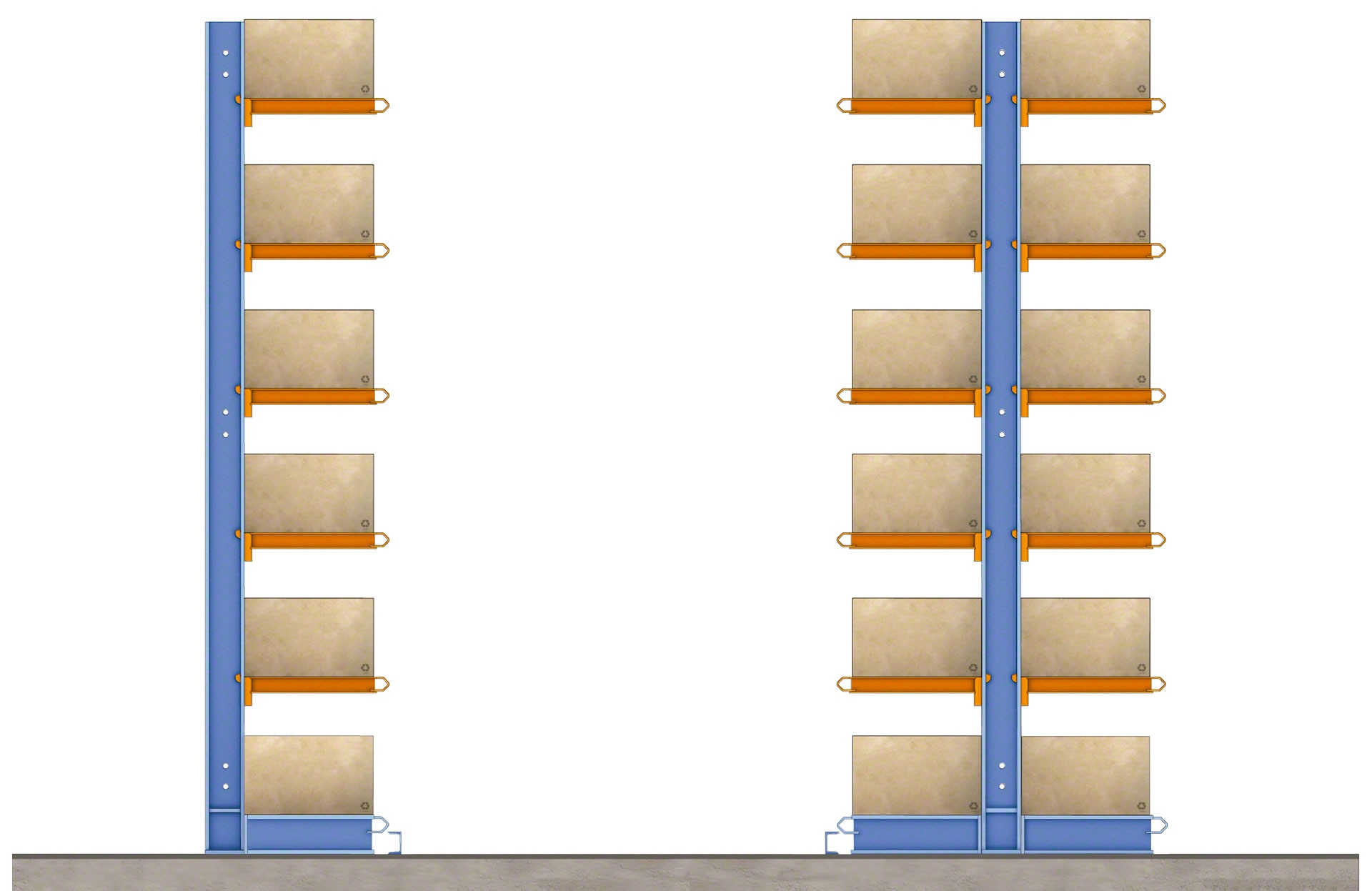

Las diferentes configuraciones de las estanterías cantilever se ajustan a los requerimientos de múltiples almacenes. Desde estanterías simples y dobles hasta estructuras cubiertas para exteriores o sistemas móviles para almacenaje por compactación.

Testimoniales

Artys

Las soluciones de almacenaje de Mecalux nos han ayudado a organizar mejor los productos en base a sus dimensiones. Las estanterías cantilever se pueden adaptar a las diferentes alturas y tipos de mercancía.

Phillippe Armand Director de Operaciones
Artys
(Saint-Michel-sur-Orge, Francia)
Giménez Ganga

Estamos muy satisfechos con las estanterías cantilever sobre bases móviles de Mecalux: se han ajustado a las dimensiones de nuestros perfiles de aluminio y, gracias a ellas, hemos ganado un 48% de capacidad.

Ramón Encina Responsable del Departamento de Mejora de Procesos
Giménez Ganga
(Sax, España)
Kverneland

Los brazos de las estanterías se fijan a las columnas y se pueden reajustar de acuerdo con nuestras necesidades logísticas.

Franck Claudon Director de Almacenaje y Distribución
Kverneland
(Thionville, Francia)

Casos prácticos

La solución perfecta para almacenar perfiles de gran longitud

Gaviota, fabricante de persianas y toldos, ha equipado su almacén con estanterías cantilever, estanterías para palets y estanterías compactas. La mercancía se clasifica en función de distintos criterios y, así, por ejemplo, los perfiles de gran longitud se depositan en las estanterías cantilever. Leer más

La solución perfecta para almacenar perfiles de gran longitud

Giménez Ganga amplía en un 48% la capacidad de almacenaje

Giménez Ganga, líder en la fabricación de sistemas para la protección solar, cerramientos y decoración, ha modernizado su centro logístico en Alicante. La compañía ha instalado estanterías cantilever sobre bases móviles a fin de optimizar el espacio de su almacén sin perder acceso directo a la mercancía. Leer más

Giménez Ganga amplía en un 48% la capacidad de almacenaje

La forma más eficiente de almacenar grandes componentes de aviones con estanterías cantilever de Mecalux

Caso práctico de instalación llave en mano con estanterías cantilever para Airbus en Toledo desarrollado por Mecalux. Leer más

La forma más eficiente de almacenar grandes componentes de aviones con estanterías cantilever de Mecalux

El operador logístico Bracchi optimiza la organización de su nuevo almacén en Alemania

Caso práctico de centro de distribución sectorizado por seguridad con estanterías convencionales y cantilever desarrollado por Mecalux. Leer más

El operador logístico Bracchi optimiza la organización de su nuevo almacén en Alemania

El almacén de perfiles de aluminio de Aluprof con estanterías cantilever y convencionales

Aluprof ha instalado estanterías cantilever y convencionales en su almacén de productos terminados en Polonia. Las dos soluciones, destinadas a alojar perfiles de aluminio y palets de distintos volúmenes, ofrecen acceso directo a la mercancía, agilizando las labores de almacenaje y preparación de pedidos. Leer más

El almacén de perfiles de aluminio de Aluprof con estanterías cantilever y convencionales
Ver más casos prácticos

Componentes de la estantería cantilever

Los componentes principales de las estanterías cantilever de Mecalux se fabrican con perfiles laminados en caliente, lo que les confiere una gran resistencia a las cargas y a las deformaciones por impactos.

Los componentes básicos del sistema de almacenamiento cantilever incluyen las columnas, las bases y los atirantados (que rigidizan la estructura y garantizan su estabilidad) y los brazos en voladizo sobre los que se deposita la carga almacenada.

Las estanterías cantilever incluyen una serie de componentes de probada calidad que refuerzan la solidez y fiabilidad del conjunto estructural, con el objetivo de garantizar la integridad física de los operarios y preservar la mercancía almacenada.

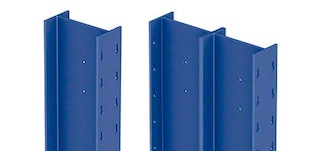

Las columnas son los perfiles verticales en los que se fijan los brazos en voladizo

Columnas

Perfiles verticales en cuyas ranuras se fijan los brazos en voladizo y con puntos de fijación para uniones y atirantados.

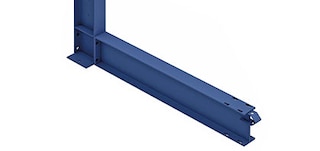

Las bases son perfiles horizontales que otorgan estabilidad a la estructura

Bases

Perfiles horizontales que confieren a la estructura una excelente estabilidad. Se unen a las columnas atornillándose mediante una placa de fijación.

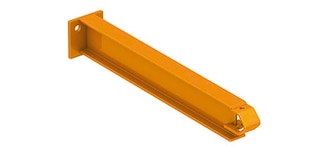

Los brazos son los perfiles horizontales sobre los que se apoya la mercancía almacenada

Brazos en voladizo

Perfiles horizontales ligeramente inclinados que soportan la mercancía almacenada. Se fijan a las columnas con tornillos.

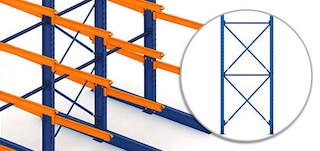

Los atirantados y las uniones de columna rigidizan las estanterías cantilever

Atirantados y uniones de columna

Elementos de rigidización longitudinal que unen entre sí todas las columnas y refuerzan la solidez y la estabilidad del conjunto estructural.

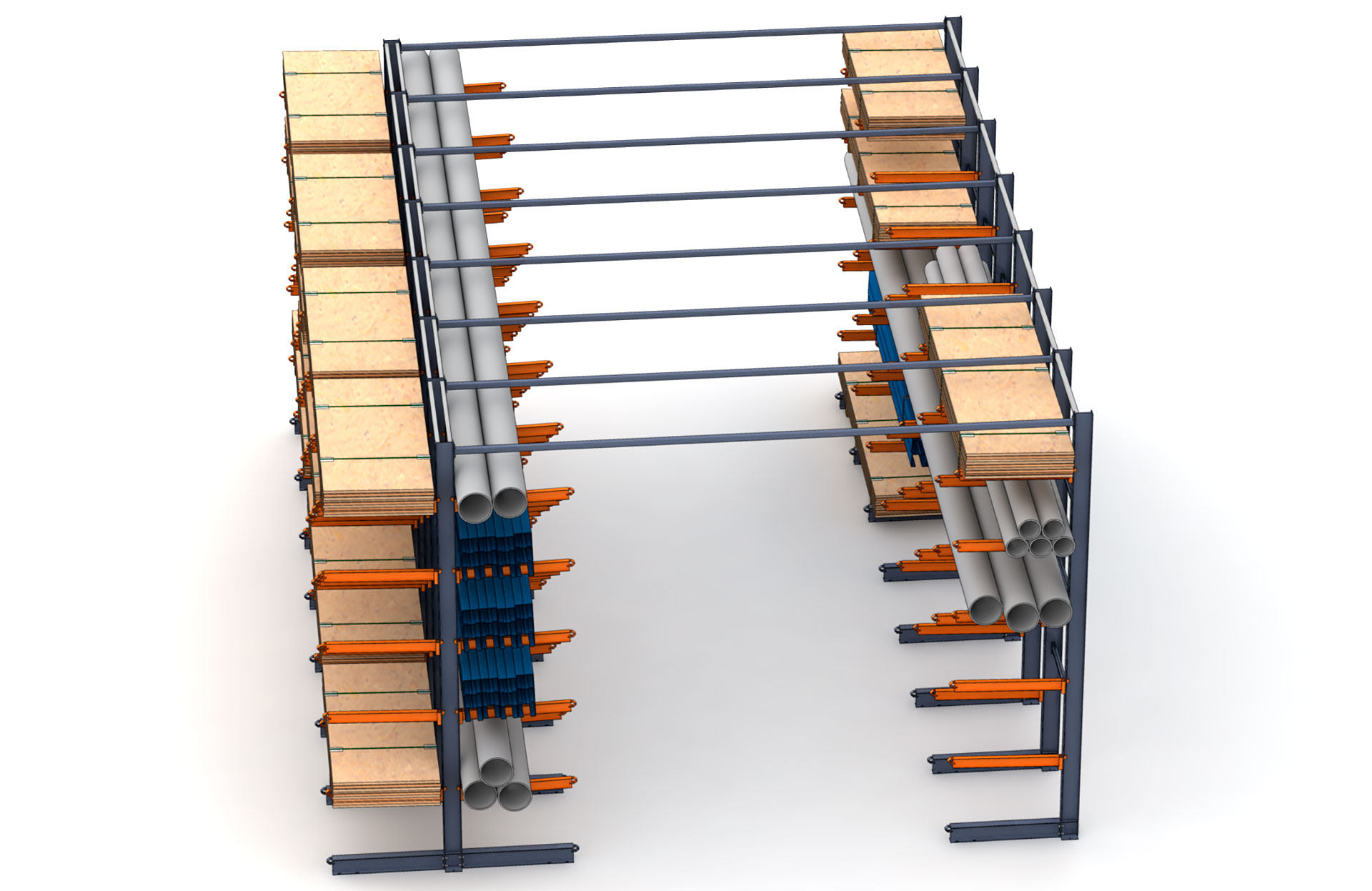

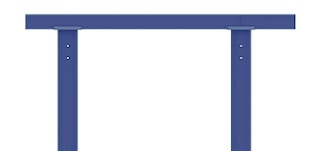

Las uniones pórtico dotan de mayor estabilidad a las estanterías cantilever

Uniones pórtico

Perfiles horizontales que unen las estanterías por la parte superior en aquellos casos en los que se requiere conferir más estabilidad al conjunto.

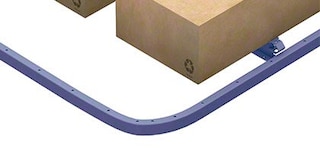

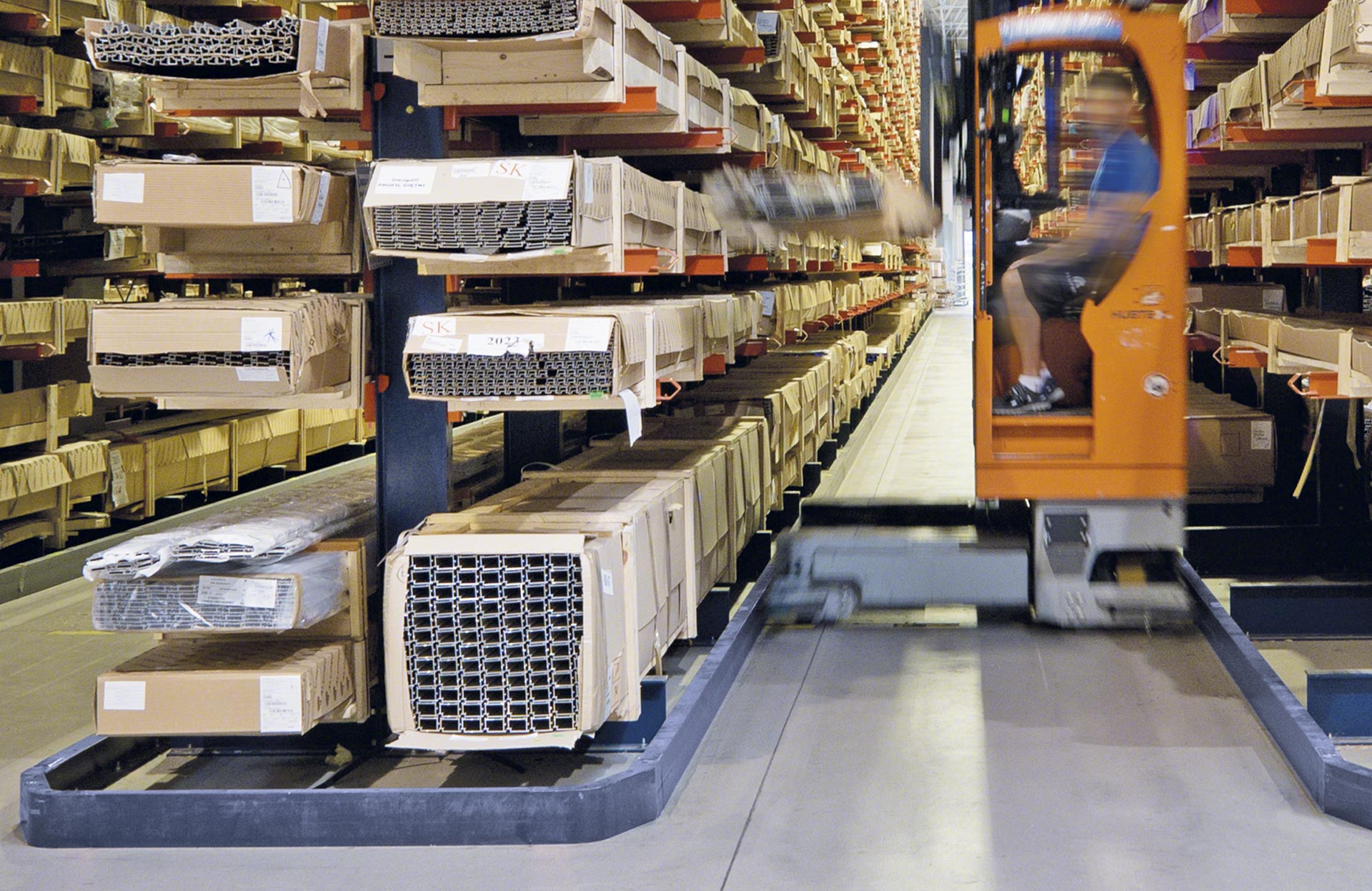

Las guías laterales para carretillas delimitan la circulación de las carretillas en un sistema cantilever

Guías laterales para carretillas

Se instalan en los pasillos para delimitar con seguridad la circulación de las carretillas de carga lateral, de uso muy habitual en sistemas cantilever.

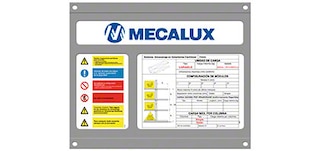

Las placas de señalización resumen las características técnicas de las estanterías

Placas de señalización

Detallan las características técnicas de la instalación. Se sitúan en zonas visibles como, por ejemplo, en los extremos de la estructura.

Accesorios para estanterías cantilever

Accesorios que potencian la versatilidad del sistema cantilever

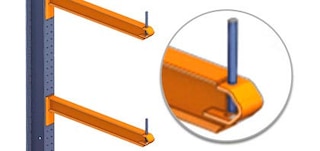

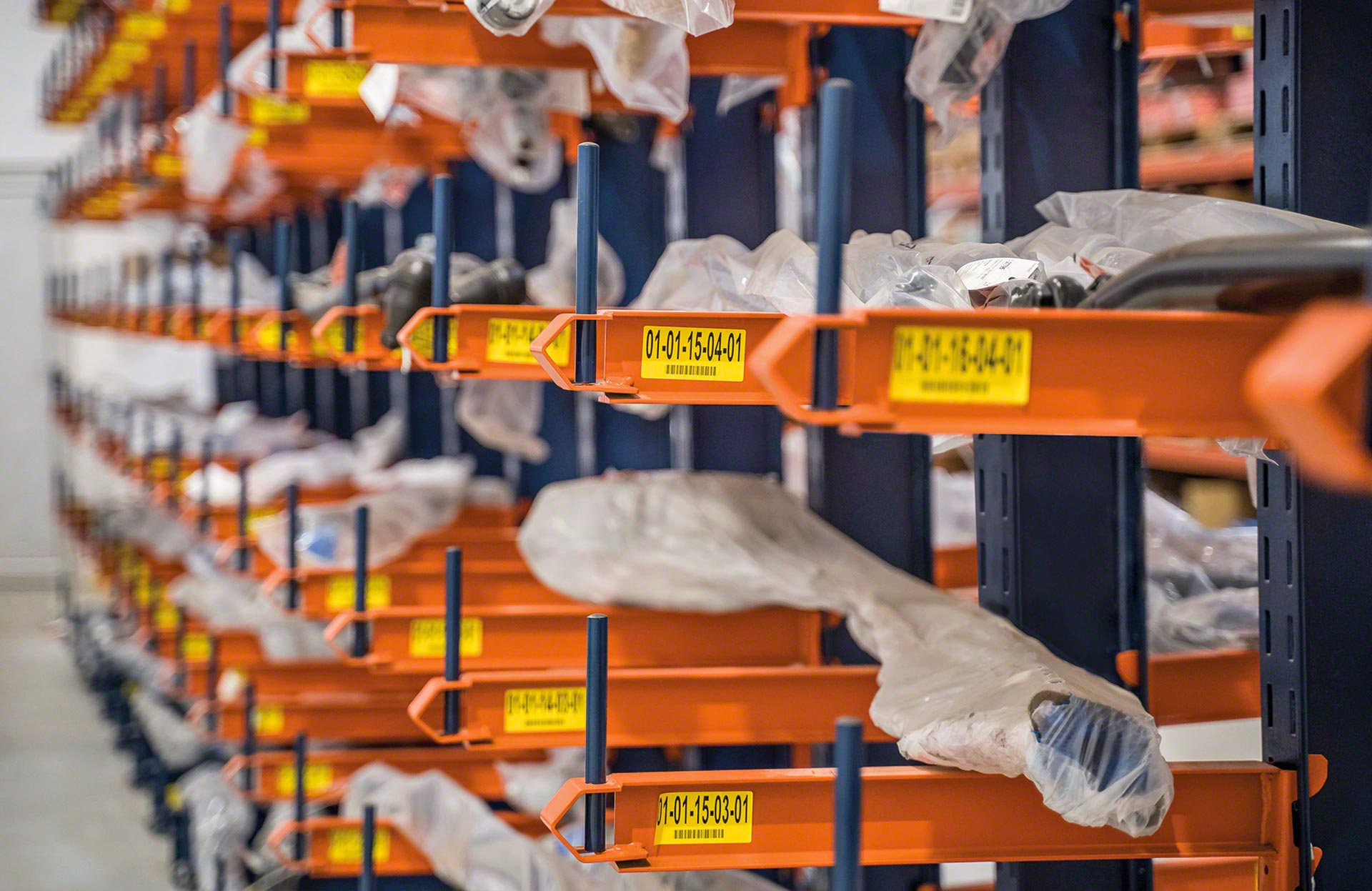

Los topes para brazos evitan el desprendimiento de cargas sueltas

Topes para brazos

Tubos redondos que se introducen en el extremo exterior de los brazos para evitar caídas de mercancía, especialmente de cargas sueltas.

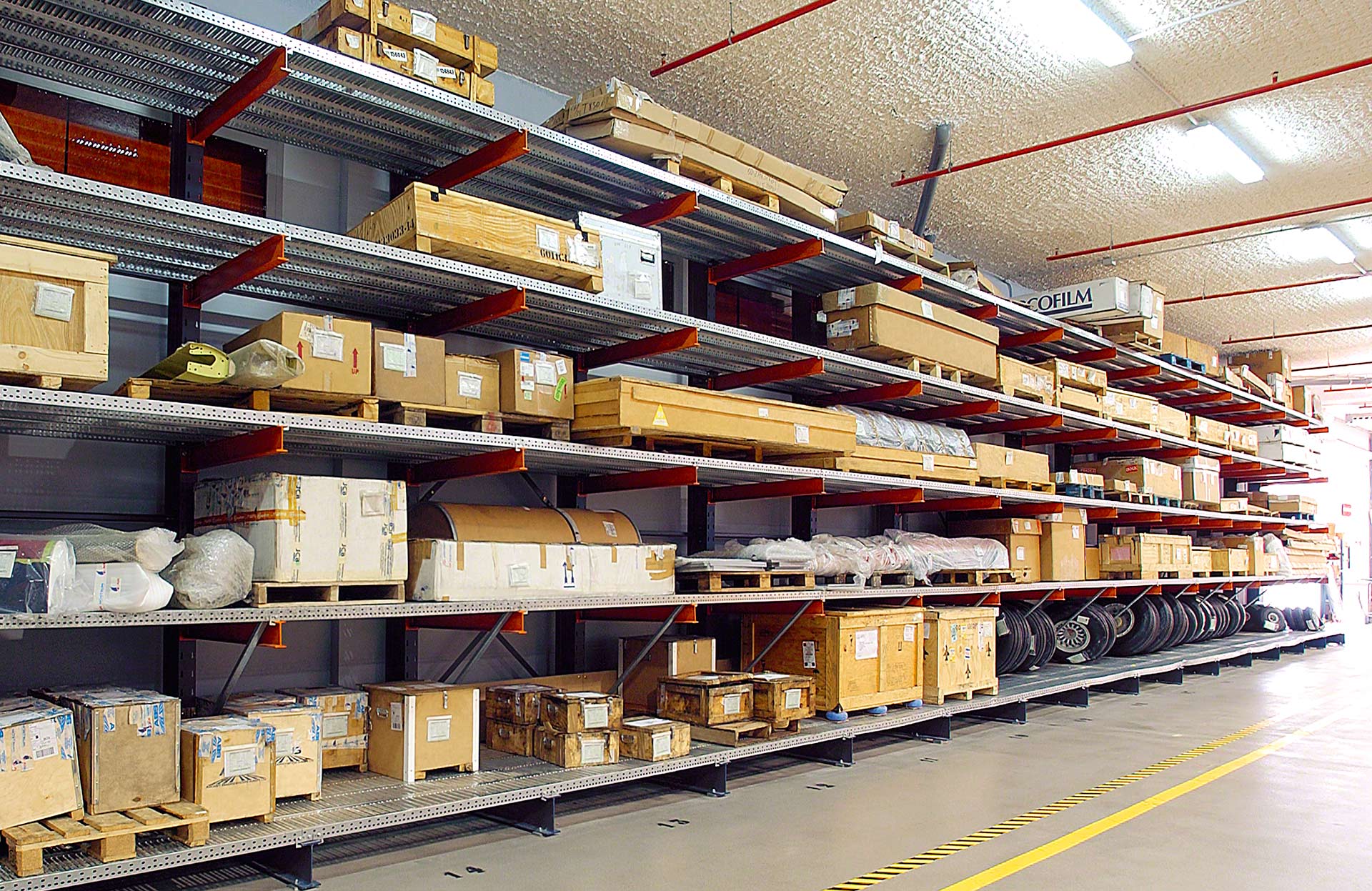

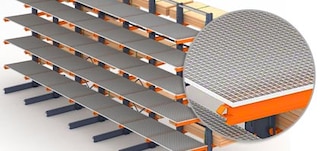

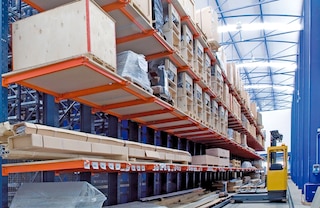

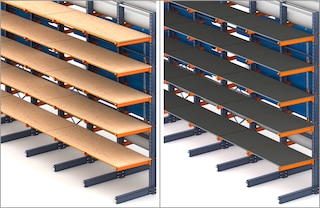

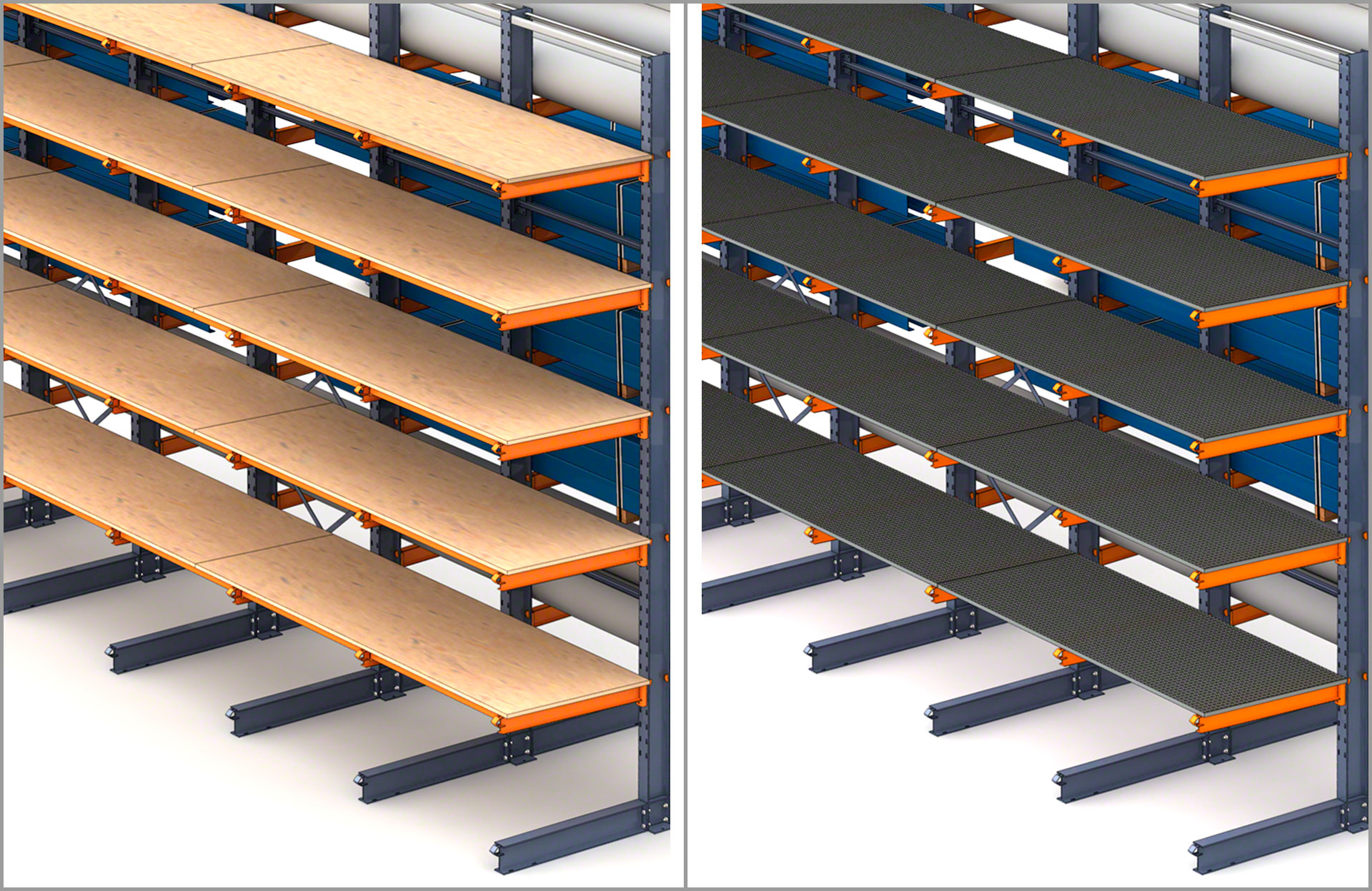

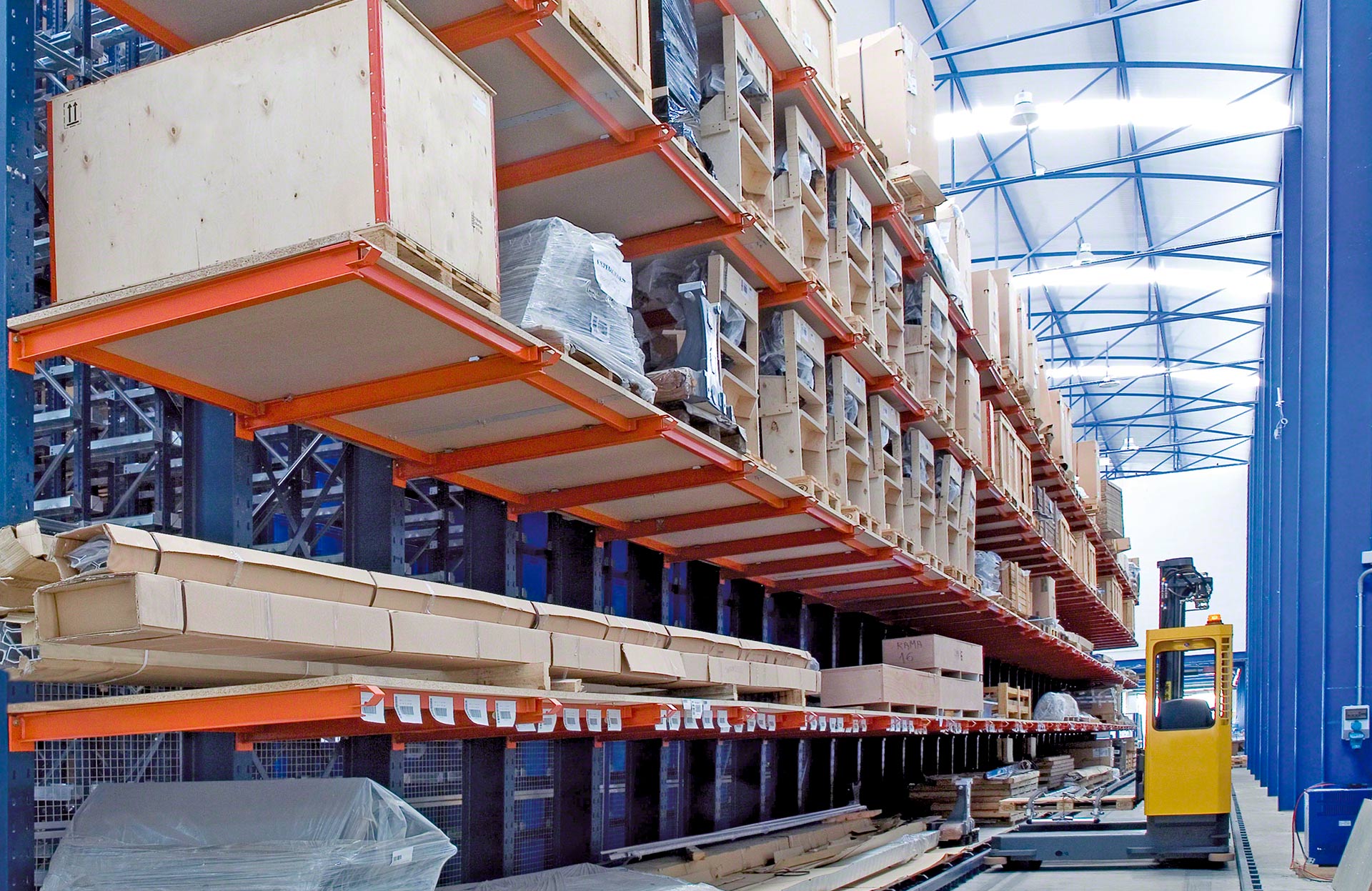

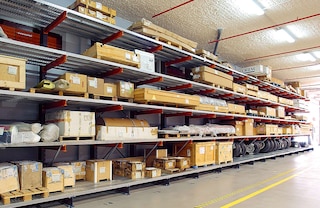

Los estantes corridos facilitan el almacenaje de cajas, paquetes y palets en las estanterías de cargas largas

Estantes corridos

Se colocan sobre los brazos en voladizo y permiten almacenar cajas y paquetes de diferentes tamaños e incluso palets de variadas dimensiones.

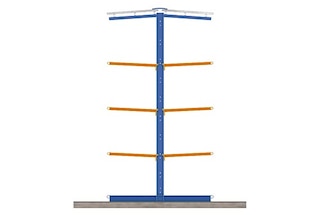

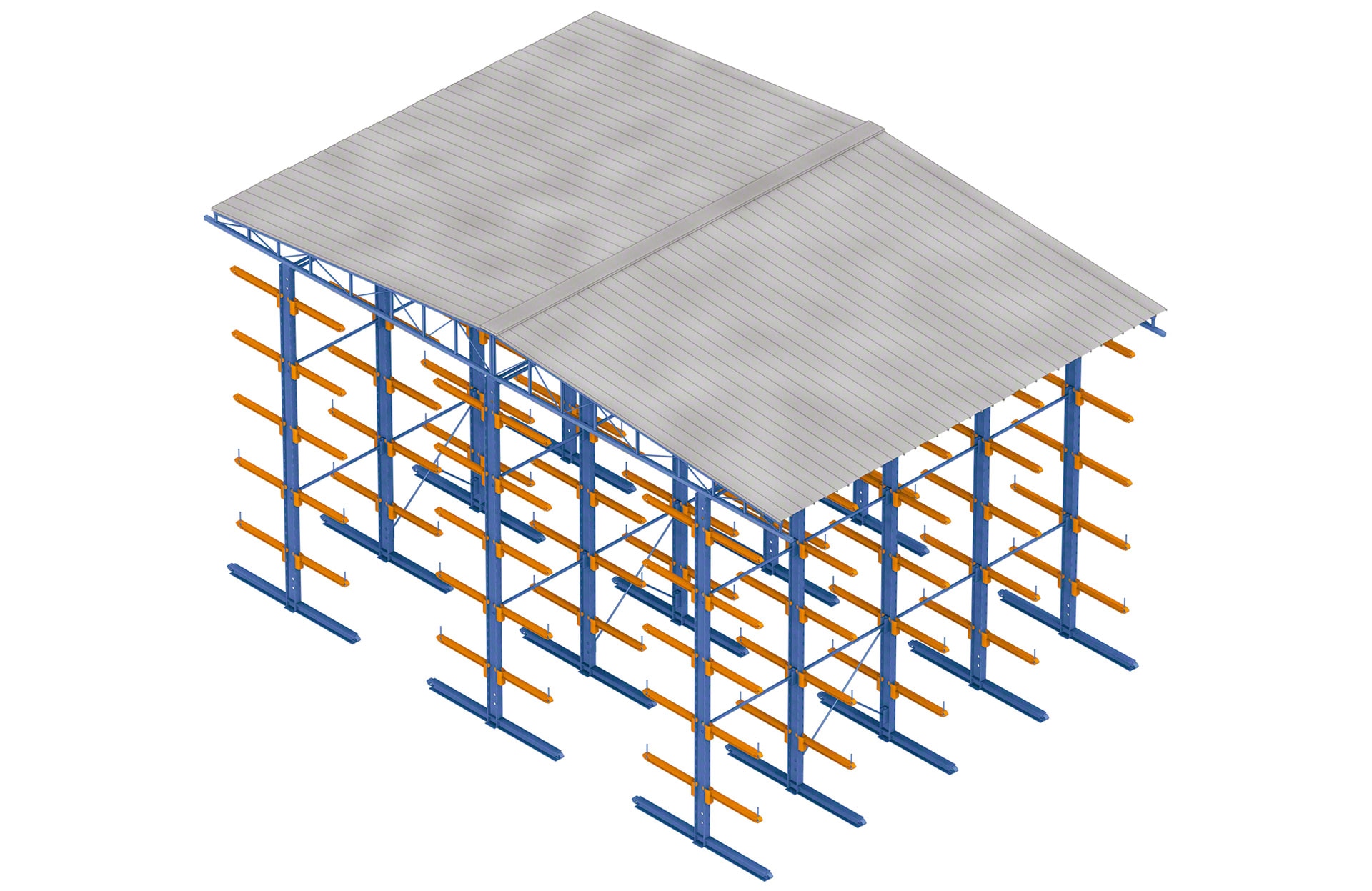

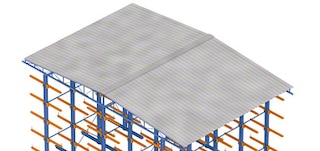

Las cubiertas para exterior protegen la estantería y la carga en instalaciones al aire libre

Cubiertas para exterior

Recubren las estanterías cantilever cuando estas se instalan en exteriores. Protegen la estructura y la mercancía de las inclemencias meteorológicas (lluvia, sol, etc.).

Catálogos

Catalog - 2 - Cantilever - es_ES

Estanterías cantilever (catálogo)

Sistema de almacenaje para unidades de carga de gran longitud

Descargar
Catalog - 10 - Inspeccion-tecnica-de-estanterias - es_ES

Inspección técnica de estanterías (catálogo)

Uso, inspección y mantenimiento de estanterías

Descargar

Preguntas frecuentes

Las estanterías tipo cantilever, conocidas también como estanterías para cargas largas, son sistemas de almacenaje especialmente desarrollados para albergar mercancías de gran longitud o de dimensiones voluminosas. Se trata de estructuras robustas y de gran resistencia formadas por columnas, bases y un conjunto de brazos en voladizo sobre los que se deposita la carga. Pueden utilizarse, por ejemplo, como estanterías para tubos, tuberías, planchas de madera, láminas metálicas o incluso mercancías más voluminosas, como partes de aviones o coches.

Cantilever es una palabra que proviene del inglés y que en español se traduciría como "voladizo". Cantilever se define en ingeniería como una estructura que se compone de un elemento rígido horizontal sujeto por uno solo de sus extremos. Ésta es precisamente la forma con la que están diseñadas las estanterías para cargas largas.

Las estanterías cantilever son estructuras diseñadas para el almacenamiento y la manipulación de una amplia gama de cargas largas o de dimensiones especiales, como por ejemplo perfiles metálicos, tubos plásticos y de metal, tableros de madera o planchas metálicas.

Sí, la colocación de estantes corridos (metálicos o de madera) sobre los brazos en voladizo de la estantería cantilever crea una superficie de apoyo apta para el almacenamiento de palets de múltiples dimensiones, a la vez que cajas y contenedores de distintos tamaños.

El peso máximo soportado por las estanterías cantilever de Mecalux varía según la configuración elegida. Las estanterías cantilever para cargas pesadas, por ejemplo, son estructuras de gran robustez que pueden soportar más de 2.500 kg por brazo.

Las estanterías cantilever pueden superar los 6 m de altura.

La longitud de los brazos de las estanterías cantilever puede oscilar entre 400 y 2000 mm. Normalmente, el largo de los brazos es superior al ancho de las unidades de carga, aunque existen casos en los que la anchura de la mercancía supera la longitud de los brazos, sobre todo cuando se almacenan tableros o chapas.

Para calcular la distribución de los brazos y las columnas en las estanterías tipo cantilever, se deben tener en cuenta las dimensiones, el peso y la rigidez de la mercancía, el tipo de equipo de manipulación, las tolerancias, etc. Cada unidad de carga debe apoyarse sobre un mínimo de dos brazos y puede sobresalir a ambos lados hasta un máximo del 50% de la distancia horizontal entre dos brazos contiguos. De este modo, se consigue una superficie de apoyo estable y se garantiza un correcto reparto de cargas.

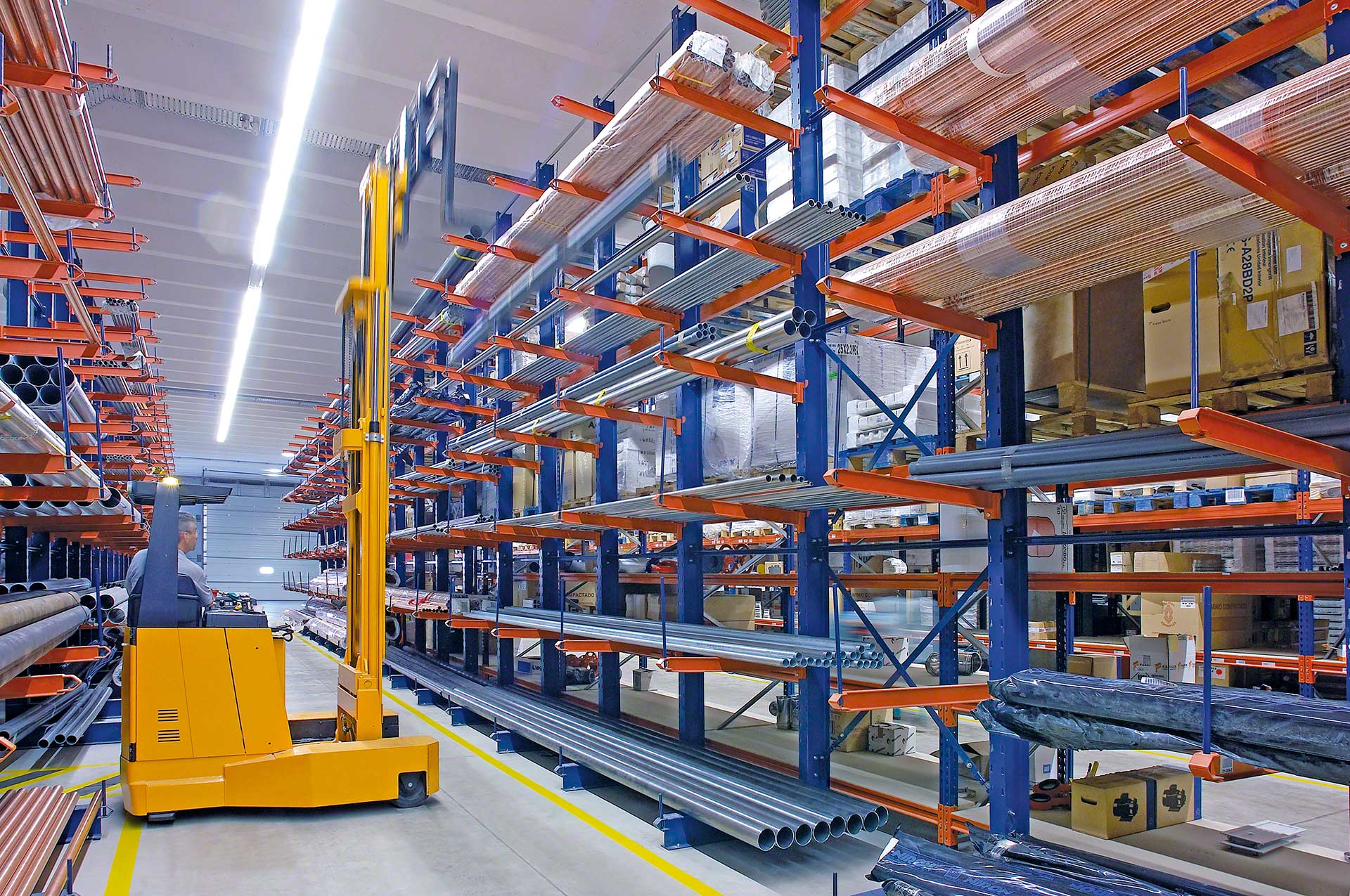

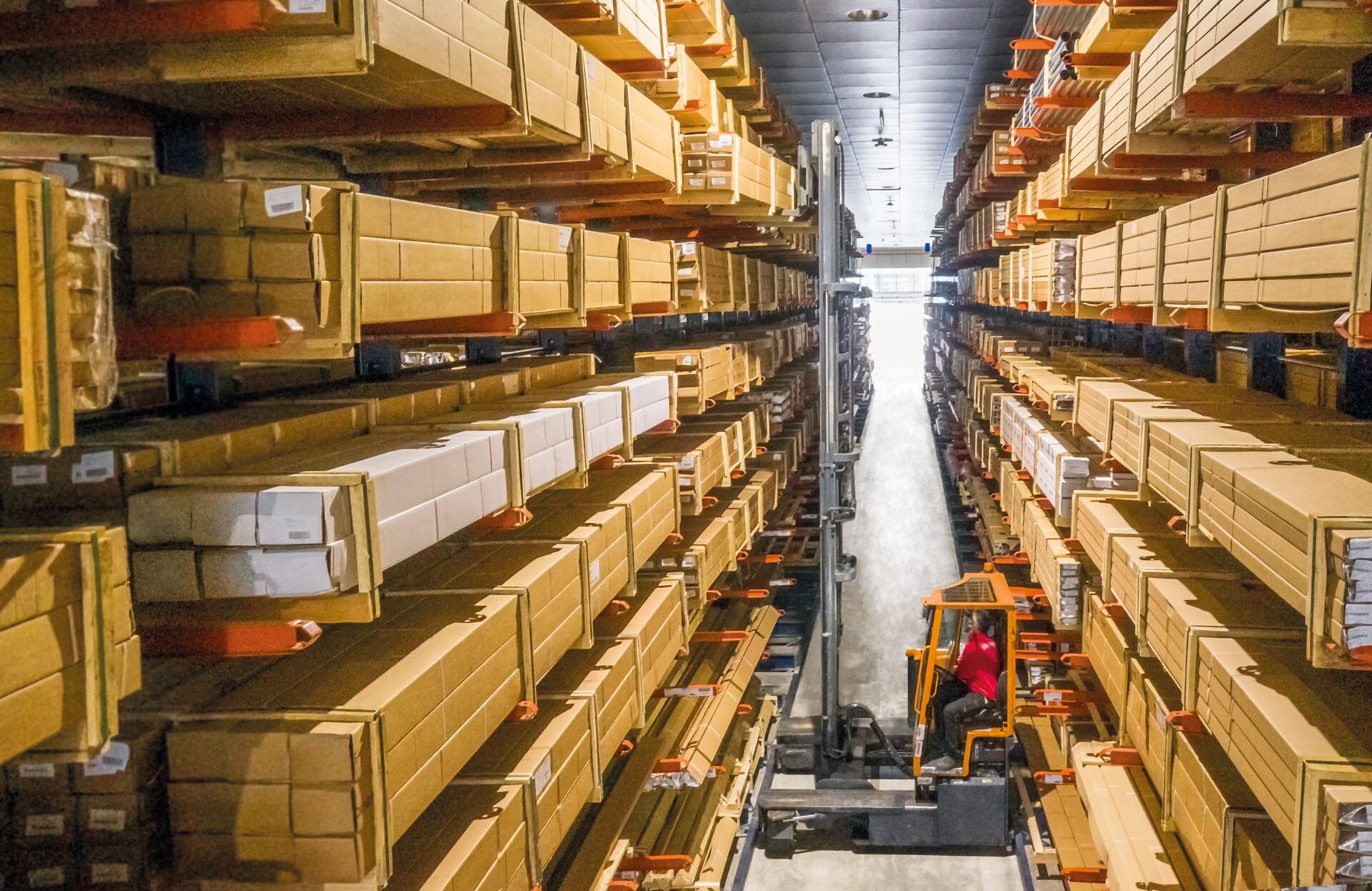

En general, las operativas de depósito y extracción de la mercancía se realizan con la asistencia de carretillas elevadoras, sobre todo las de carga lateral, específicamente desarrolladas para la manipulación de cargas largas o de dimensiones especiales y el transporte y la elevación lateral de las unidades de carga. Al depositar la carga, resulta fundamental asegurar su correcto centrado para evitar cualquier tipo de colisión entre las horquillas y los brazos en voladizo. En aquellos casos en los que el peso de las cargas manipuladas así lo exige, se usan equipos de manutención de mayor envergadura, como por ejemplo puentes grúa.

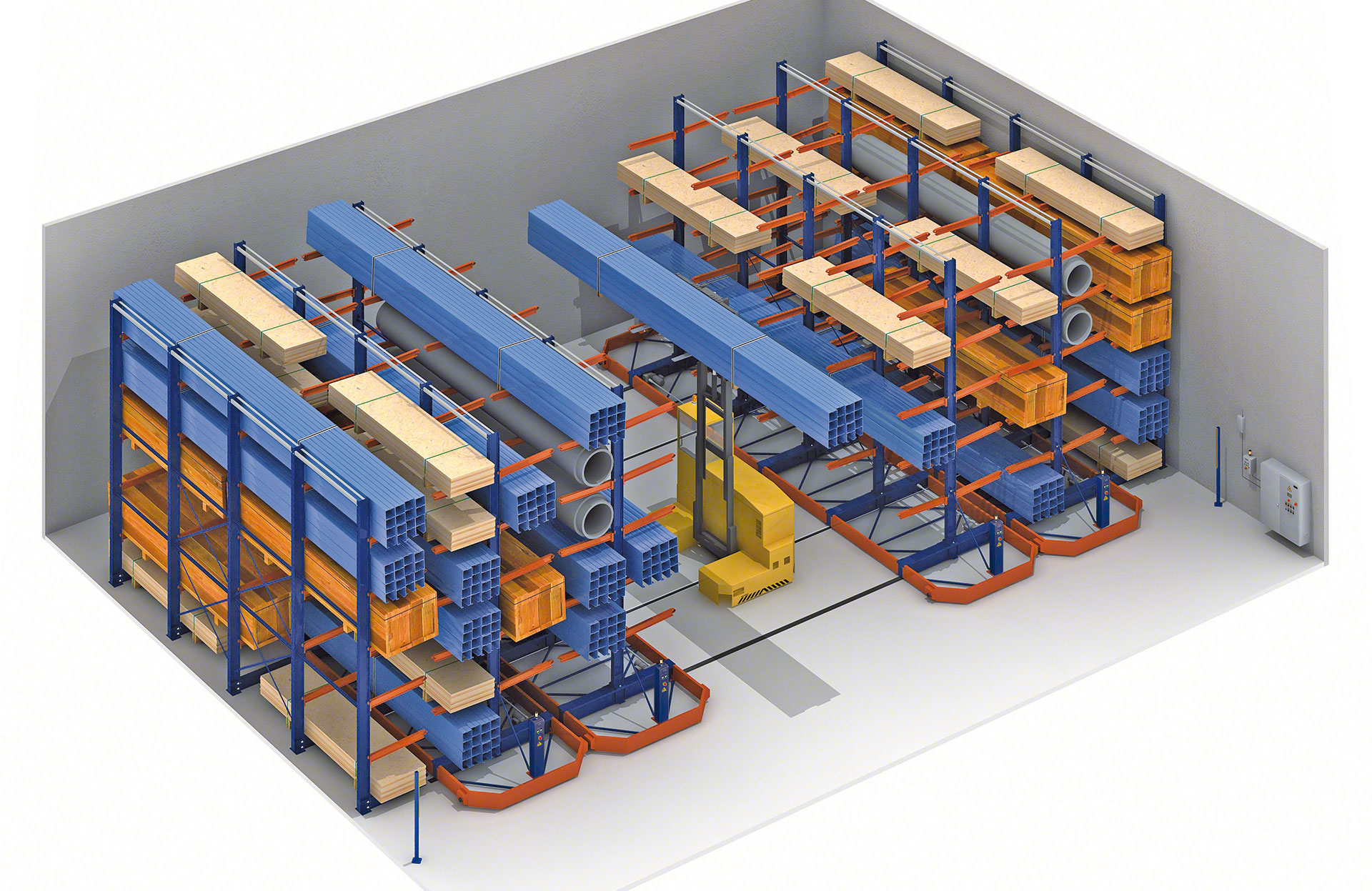

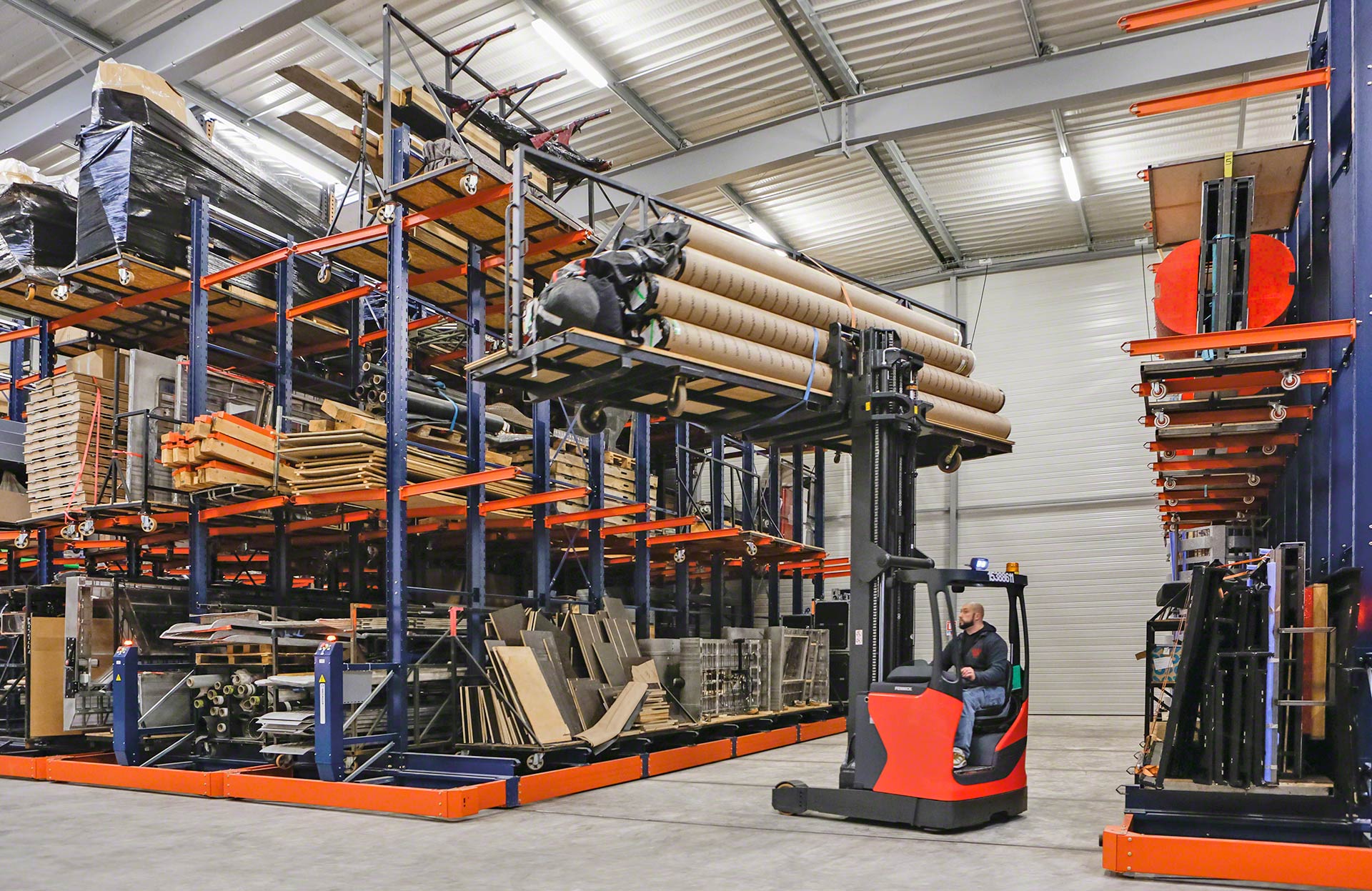

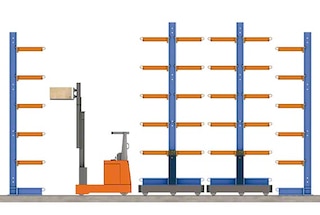

Sí. Su montaje sobre bases móviles permite configurar estanterías cantilever móviles, sistemas de almacenamiento por compactación con los que aprovechar al máximo la superficie disponible.

Las estanterías cantilever sobre bases móviles pueden emplazarse en cualquier almacén. La única obra requerida para su montaje es la instalación de los carriles empotrados en el suelo por los que se deslizan las bases móviles.

Se pueden instalar hasta un máximo de 16 bases móviles de forma consecutiva. Si se requiere ampliar la instalación, es necesario colocar en uno de los extremos una estantería cantilever fija a partir de la cual se podrán instalar otras 16 bases móviles.
