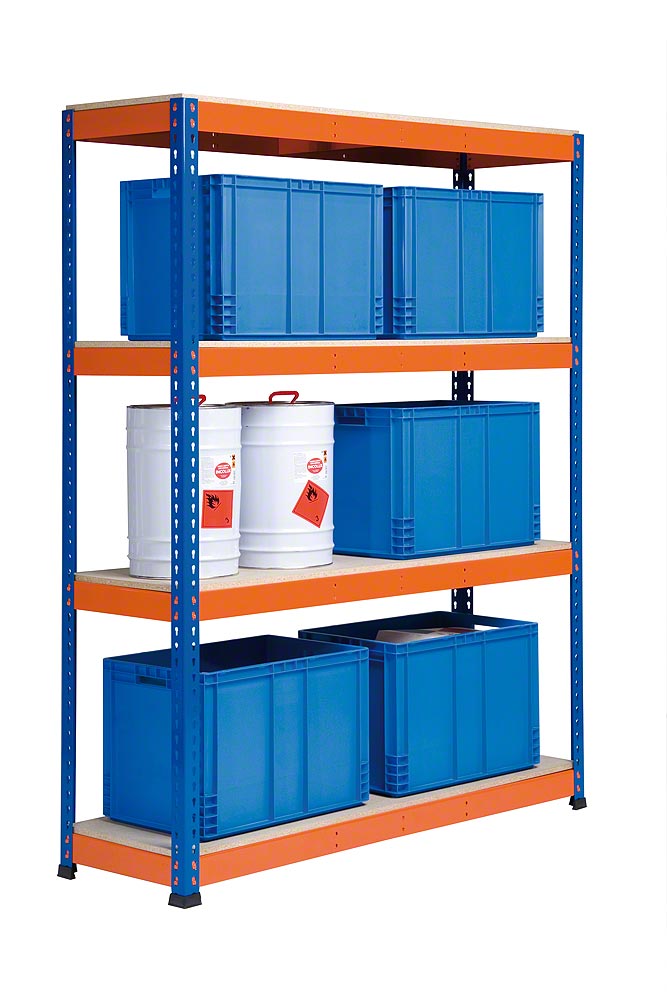

Estanterías sin tornillos Metal Point
Sistema de estanterías metálicas de montaje rápido y máxima calidad para picking y almacenaje manual de todo tipo de cargas: grandes, medias o ligeras.
Producto
Montaje rápido con acabado perfecto y duradero.
Las estanterías Metal Point se caracterizan por su fácil montaje, ya que todos los elementos encajan con precisión y de forma rápida y sencilla, sin necesidad de tornillos, y por su versatilidad, adaptándose a cualquier tipo de espacio y de producto.
Se fabrican con materiales y acabados de gran calidad: acero galvanizado con una excelente protección anticorrosiva para los elementos metálicos, y la aplicación electroestática de pintura en polvo epoxi poliéster para los elementos pintados, que garantiza un acabado perfecto y duradero.
Ventajas
Sistema modulable y sin tornillos
- Montaje sin tornillos y de estructura sencilla.
- Máxima versatilidad gracias a la extensa gama de accesorios.

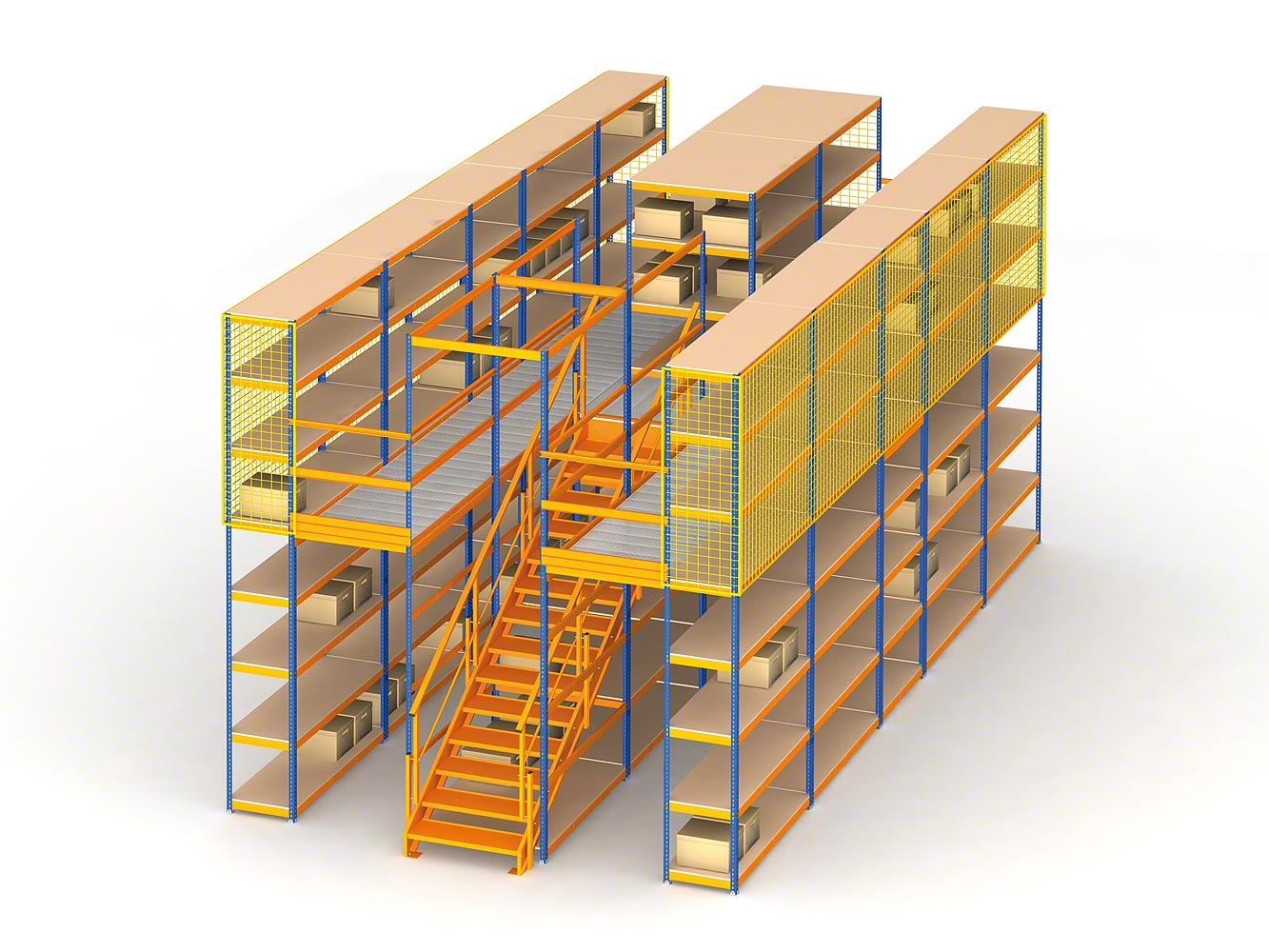

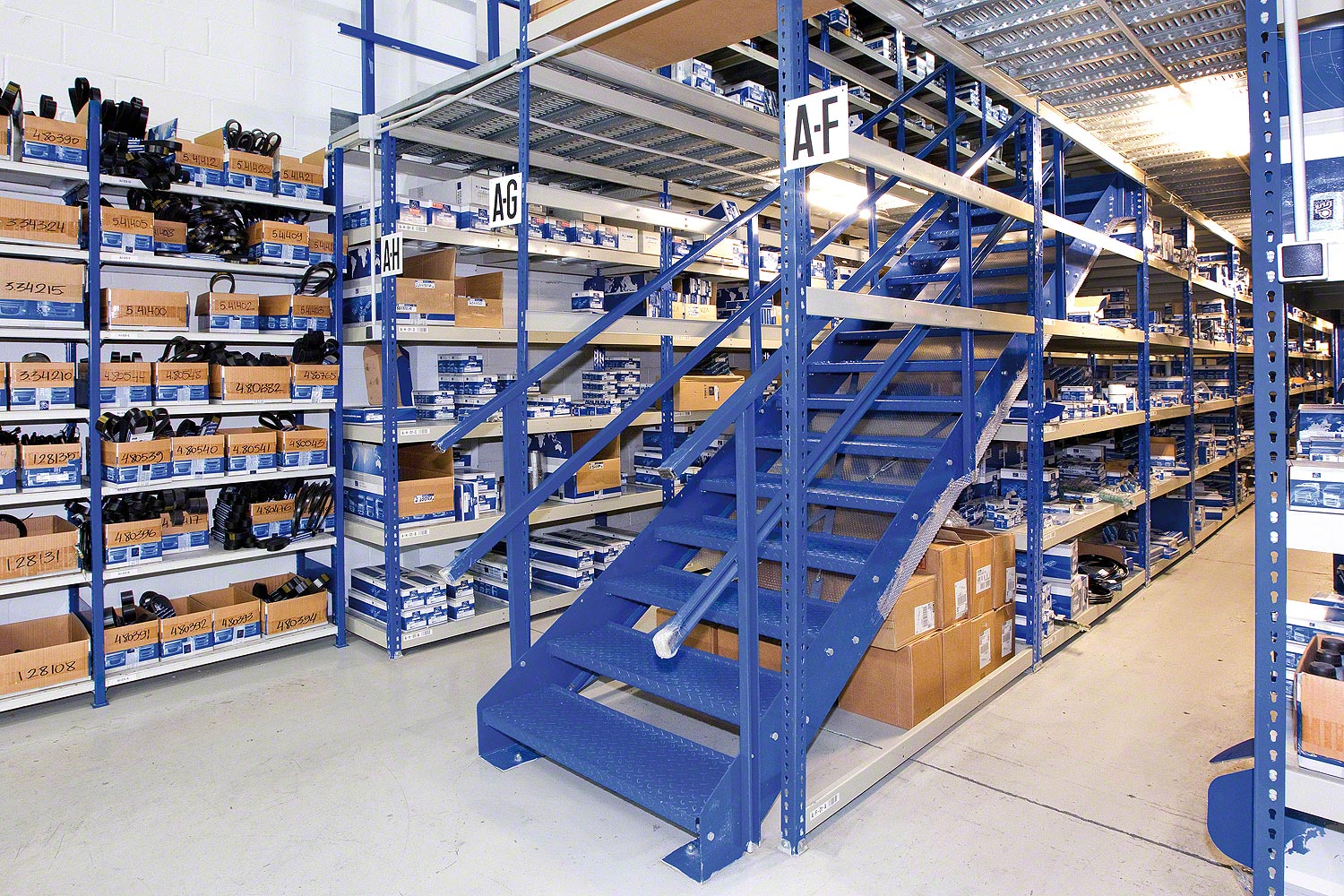

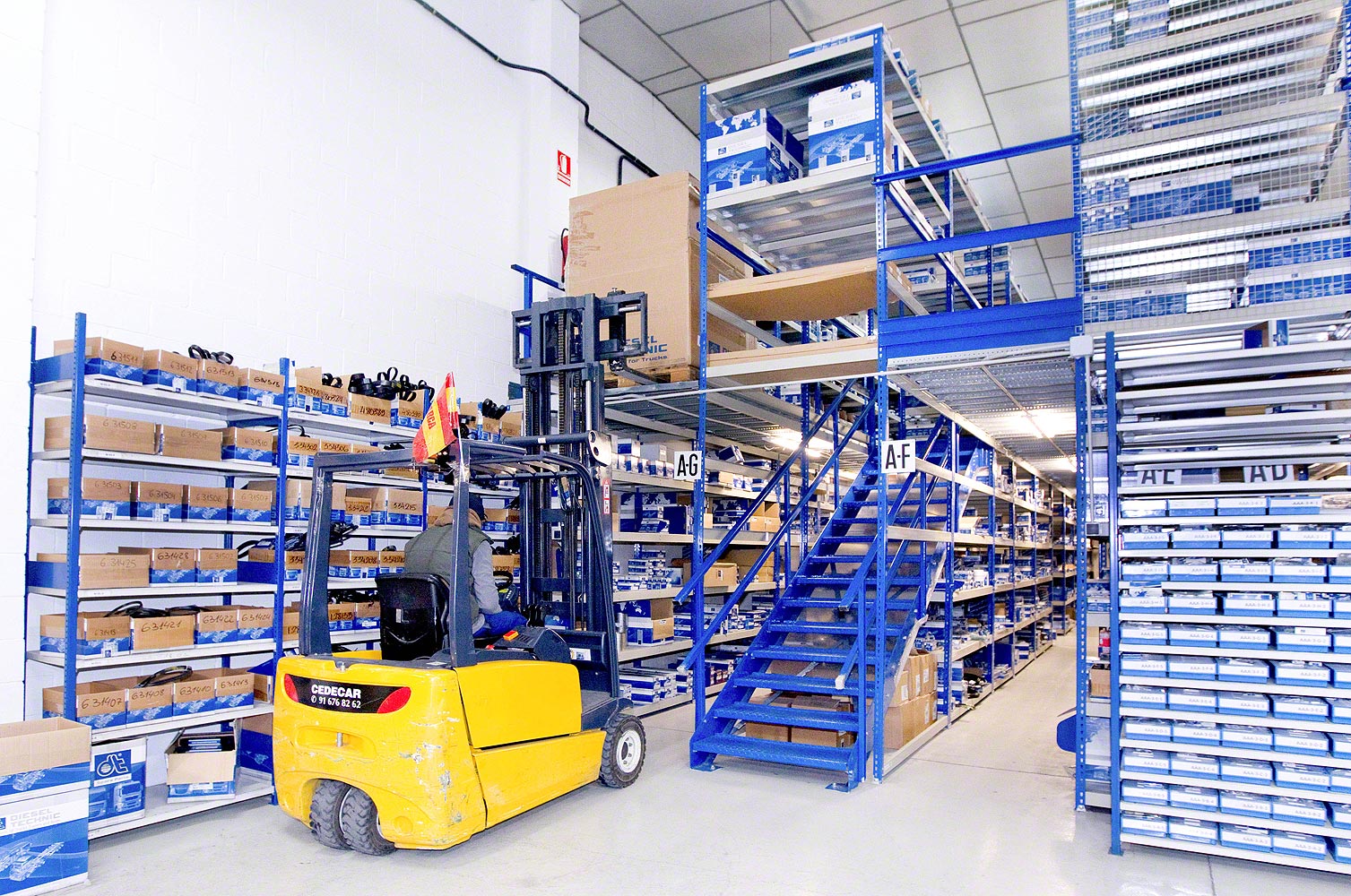

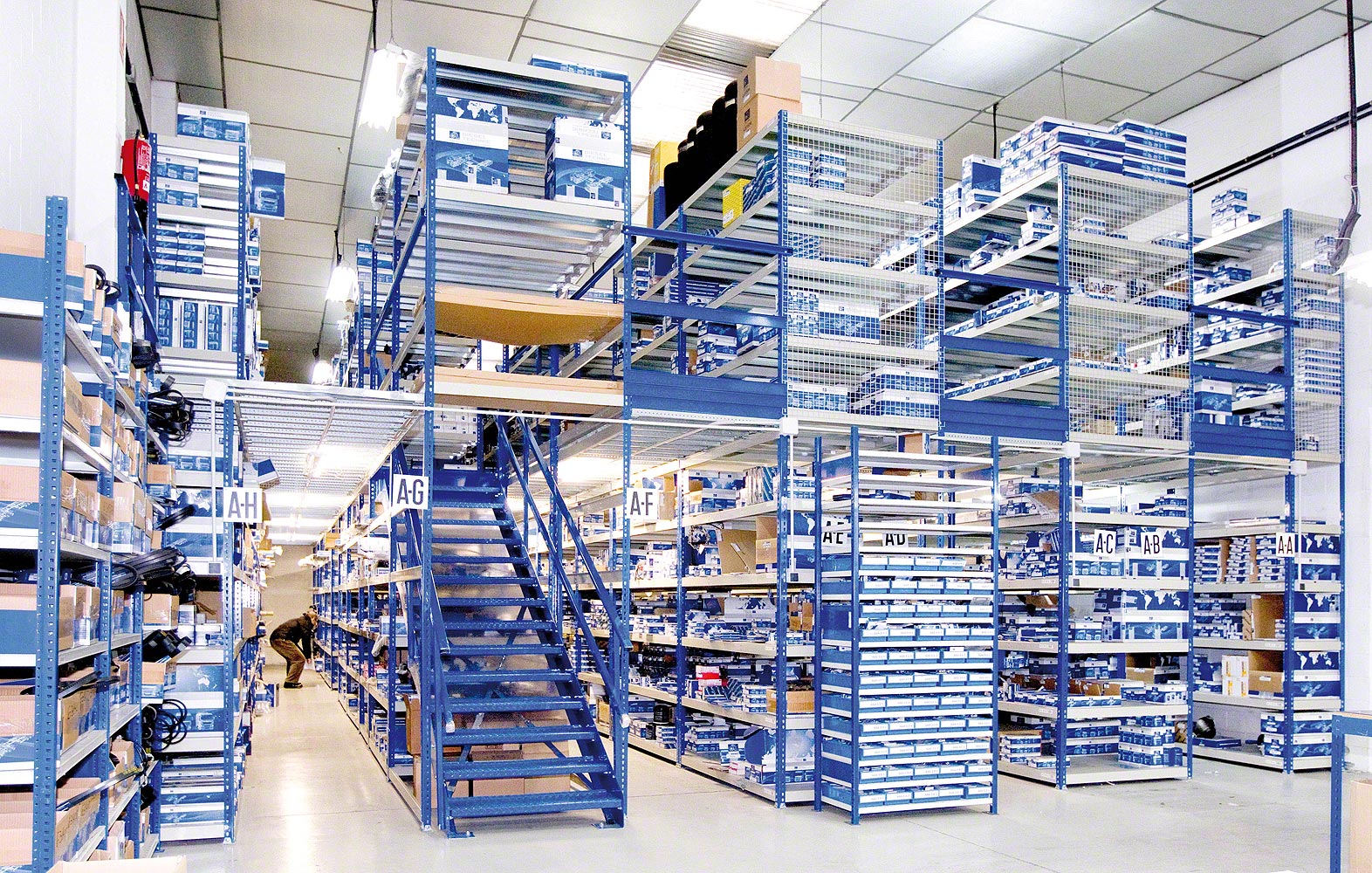

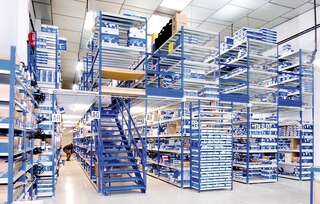

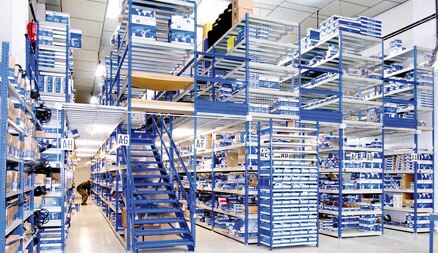

- Pueden ampliarse en altura instalando pasillos intermedios o pasarelas que duplican el espacio útil.
- Agiliza las labores de almacenaje o de picking.
- Su montaje rápido supone un ahorro de tiempo en la instalación de las estanterías.
- Disponibles para cargas ligeras (80 kg por estante), medias (375 kg por estante) y pesadas (960 kg por estante).
- Sólo es necesario un mazo de goma o nylon para montarlas.
- Los puntales ranurados permiten la graduación en altura de los estantes cada 38,10 mm.
- Diseño neutro que se integra en todo tipo de entornos.
- Combinable con otros sistemas de picking, de almacenaje para palets o con soluciones automatizadas.
Aplicaciones

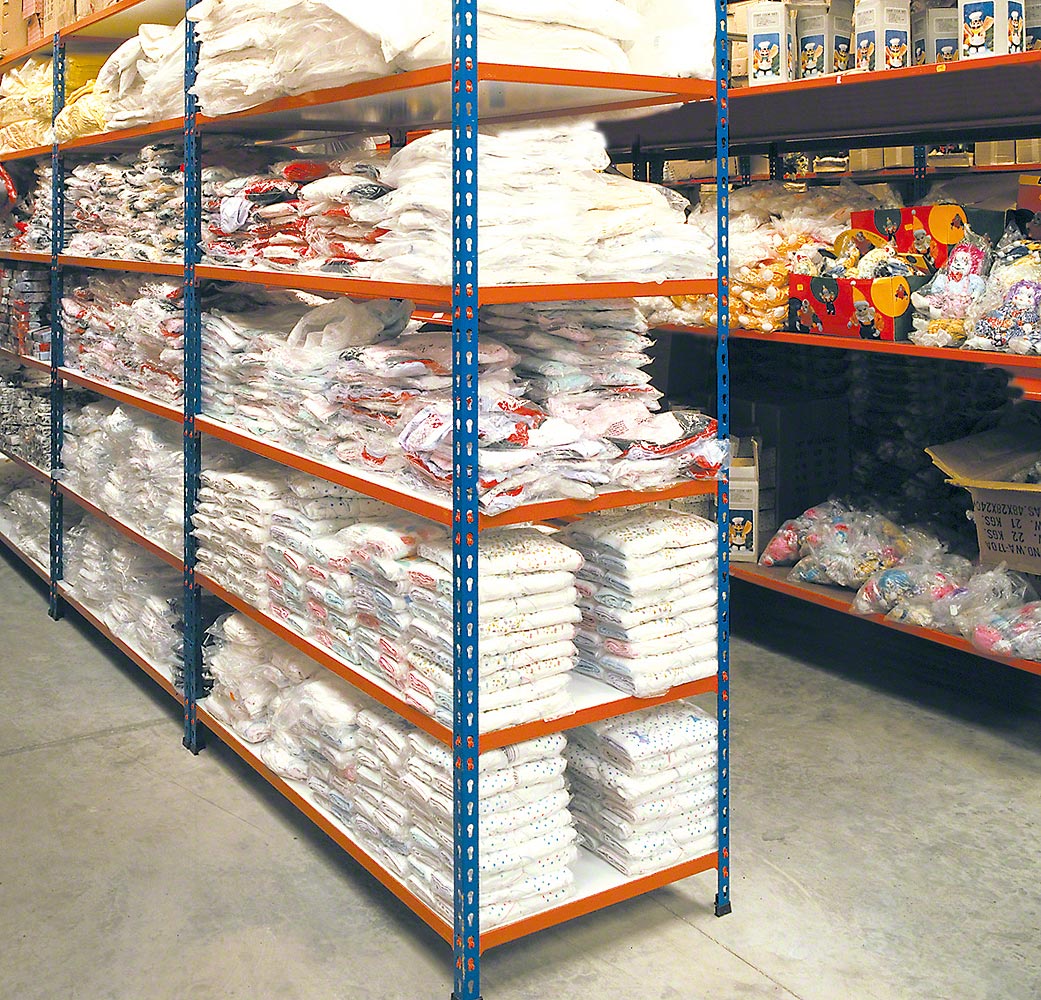

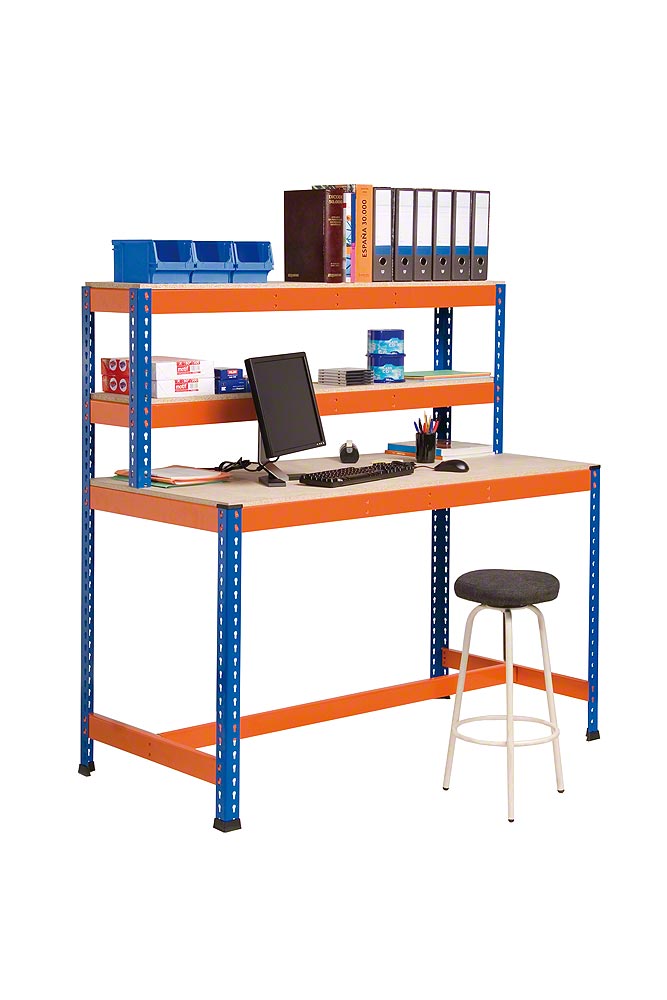

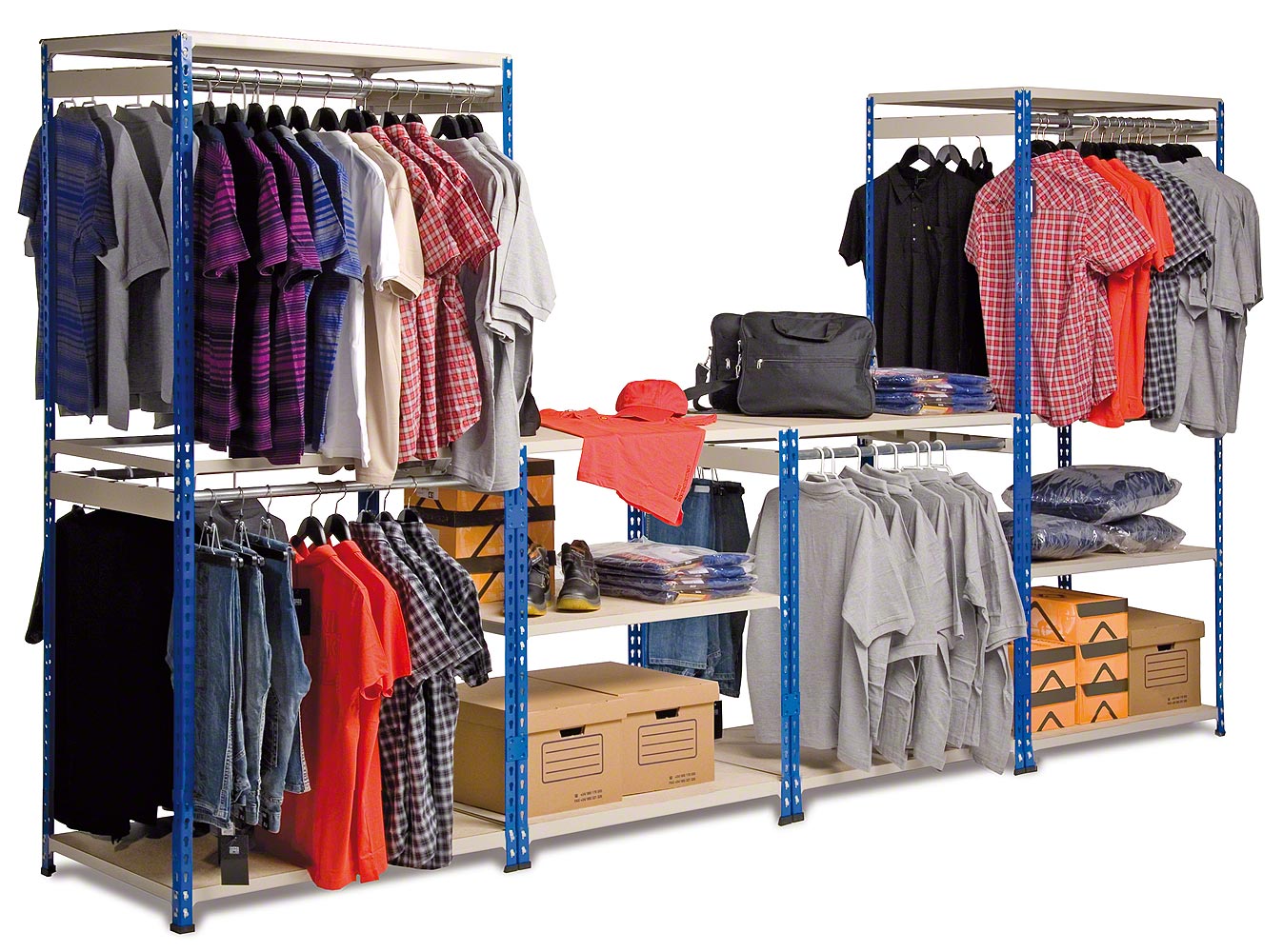

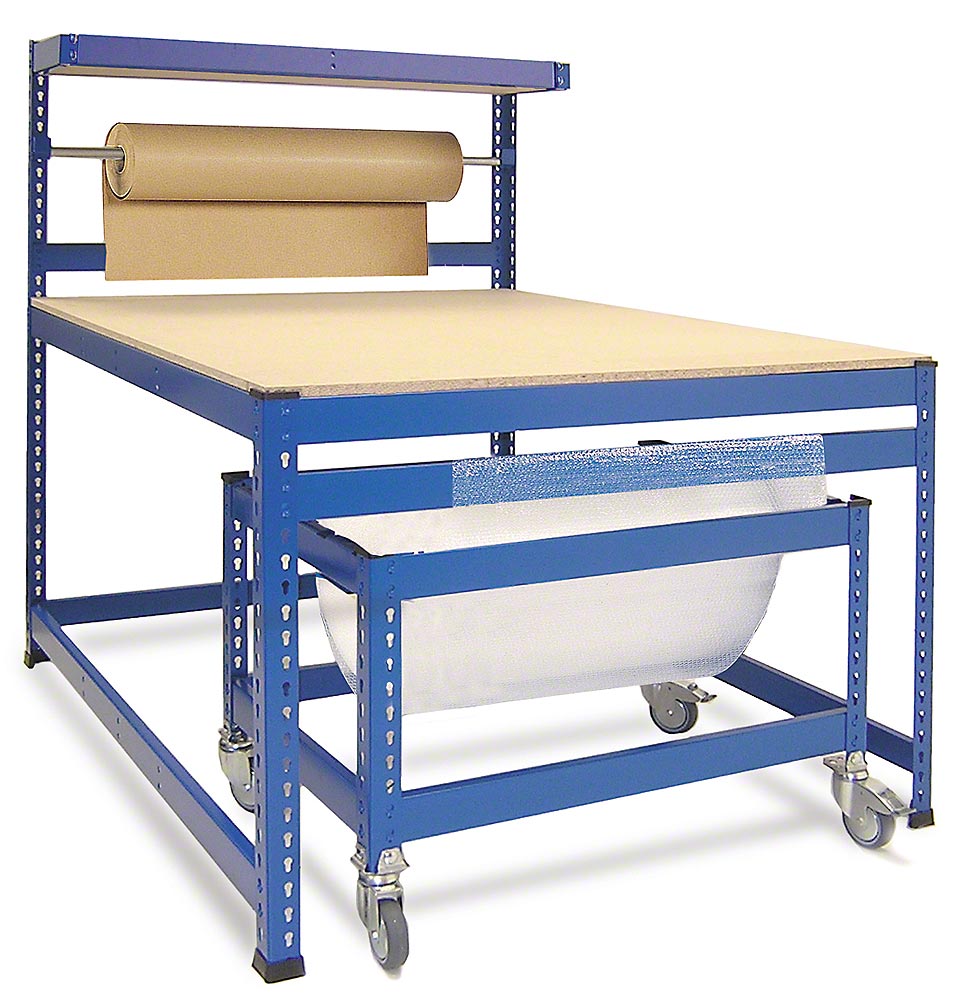

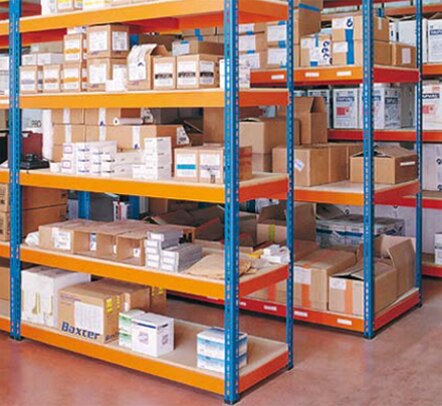

Almacenaje versátil: desde neumáticos hasta libros
Componentes
Los colores estándar empleados en los diferentes modelos de Metal Point son Azul RAL 5019, Naranja RAL 2004, Galvanizado, Gros RAL 7032, Marrón RAL 8017 y Marrón RAL 8024. A requerimiento del cliente se pueden suministrar otros colores, previa consulta con el Departamento Comercial de Mecalux.
Angular (puntal)
Soporte vertical de perfil conformado con forma de ángulo, perforado en sus dos alas y en toda su longitud a una distancia constante, donde van encajados los largueros. Convenientemente unido por travesaños forma el conjunto portante vertical.
Larguero
Constituidos por una viga de perfil y sección variables, en función del modelo, que en sus extremos dispone de ribetes estampados para permitir la unión por simple encaste con los angulares. Sirven para soportar los paneles.
Travesaño
Vigas de perfiles y secciones similares a los largueros, que tienen como misión principal el formar junto con los angulares el conjunto portante vertical. Sirven también como elemento de soporte, incrementando la capacidad de carga de los estantes.
Estante
Soporta las unidades de carga. Los paneles pueden ser de tablero de aglomerado crudo o melaminado y de chapa de acero galvanizada. Disponibles en diferentes medidas.
Arriostrado
Se une transversalmente e interiormente a los largueros, aportando rigidez y reduciendo la separación entre apoyos para el aglomerado. Recomendado en los modelos Metal Point Plus 15 y Metal Point Plus (cargas medias y grandes).
Uniones
Pieza metálica empleada para unir longitudinalmente dos módulos, lo que facilita la alineación y el espaciado entre ellos, a la vez que garantiza la rigidez del conjunto.
Perfiles
El perfil empalme se utiliza para evitar el espacio vacío entre dos paneles metálicos de dos módulos diferentes; mientras que el perfil remate se ubica en el extremo de un estante para cubrir el espacio vacío que pueda quedar.
Placa de nivelación
Se coloca bajo los pies metálicos cuando es preciso ajustar las estanterías a la nivelación del suelo.
Distanciador
Pieza metálica galvanizada que se utiliza para fijar la estantería a la pared.
Pies metálicos
Se sitúan debajo del angular como elemento de apoyo, repartiendo la carga uniformemente sobre el suelo. Disponibles en dos modelos: de simple pie (un solo angular) y de doble pie (une dos angulares de dos módulos diferentes).
Calzo de plástico
Se coloca en la parte inferior de los angulares, para garantizar un buen apoyo y evitar el contacto directo de los angulares con el suelo.
Retenedor y separador
Son accesorios que evitan que los productos almacenados se caigan de las estanterías.
Soporte atirantado
Se utiliza cuando es necesario aumentar la capacidad de carga de un nivel. Es una pieza que se sujeta a los dos largueros, más o menos por la mitad de su longitud.
Sujeción en pared
Clavija de seguridad y distanciador.
Sujeción en el suelo
Placa de nivelación y pie metálico.
Sujeción entre modulos
Unión angular y travesaño.
Variantes
Hay una estantería Metal Point para cada tipo de carga y de espacio

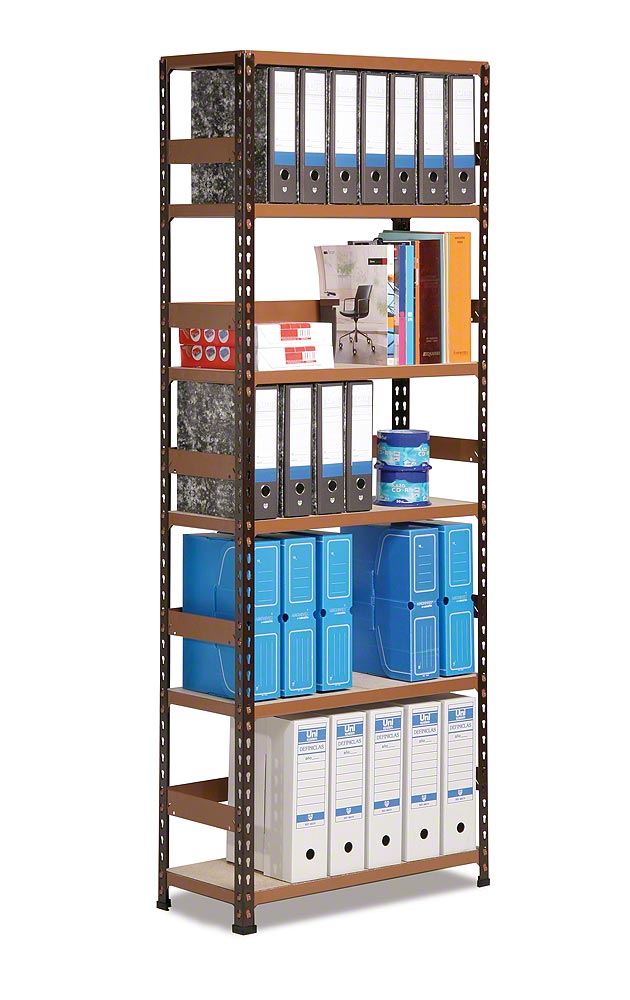

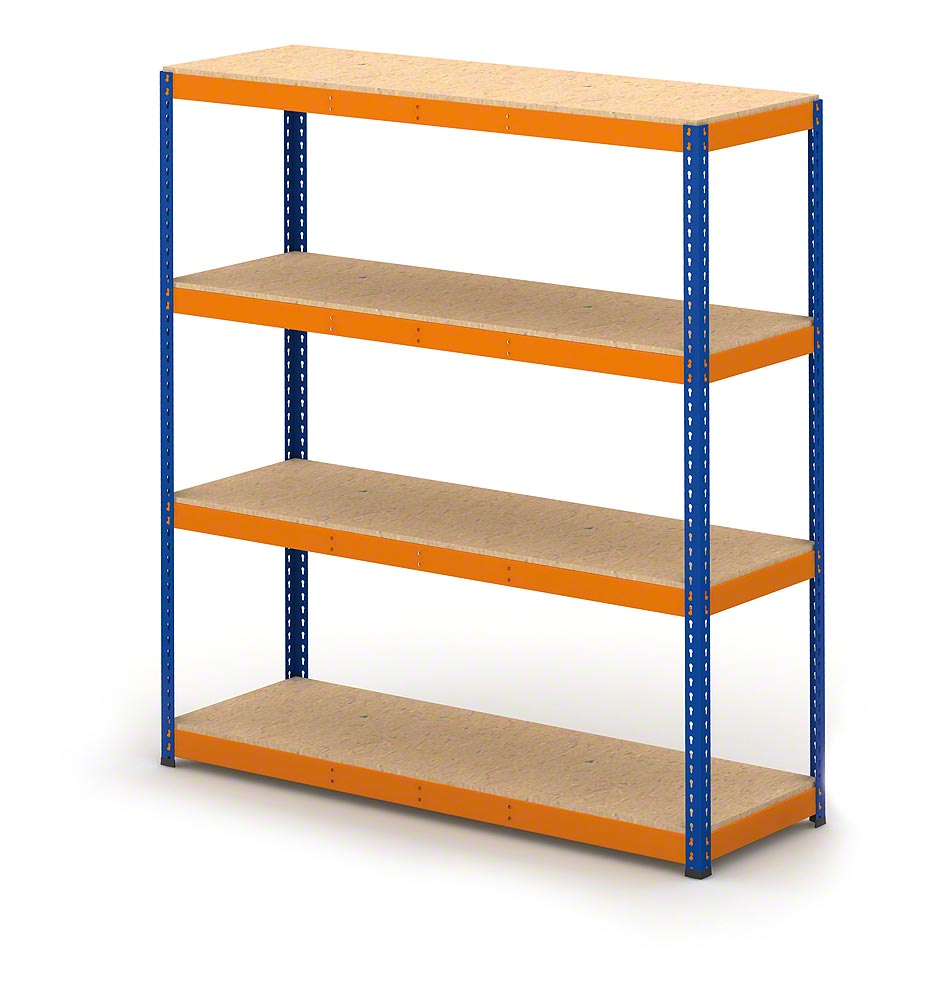

Metal Point 2

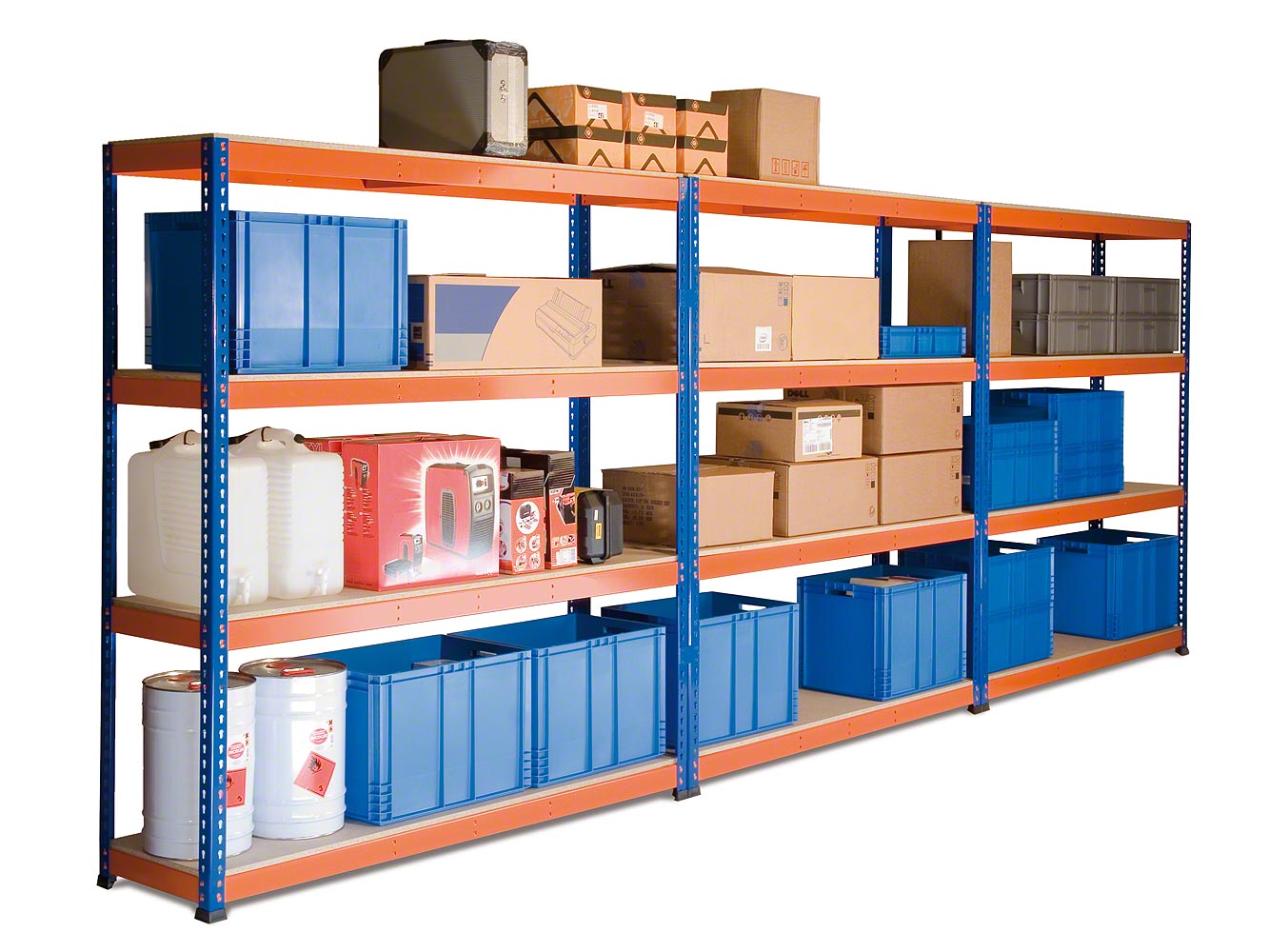

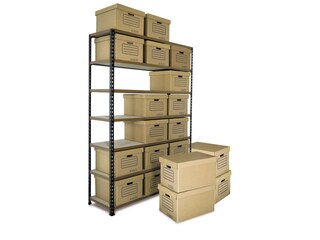

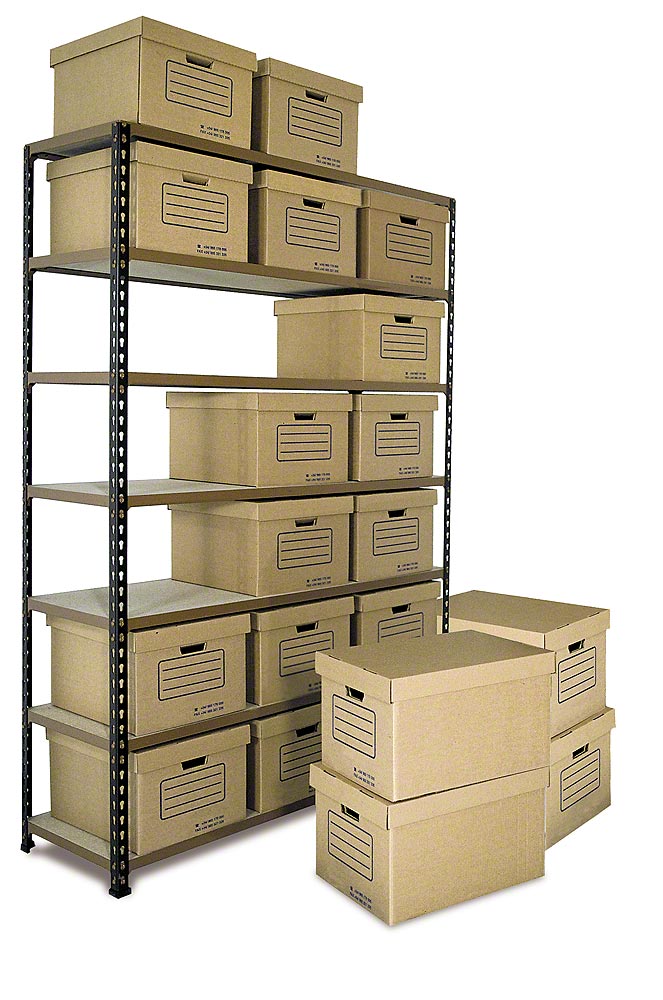

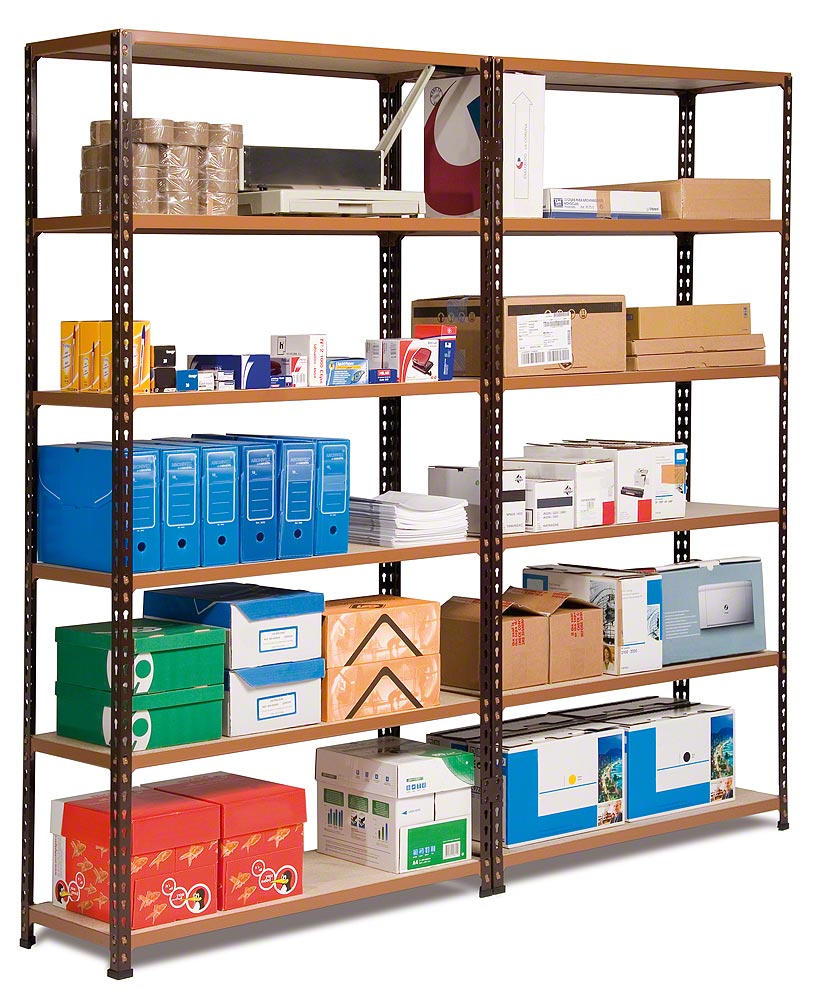

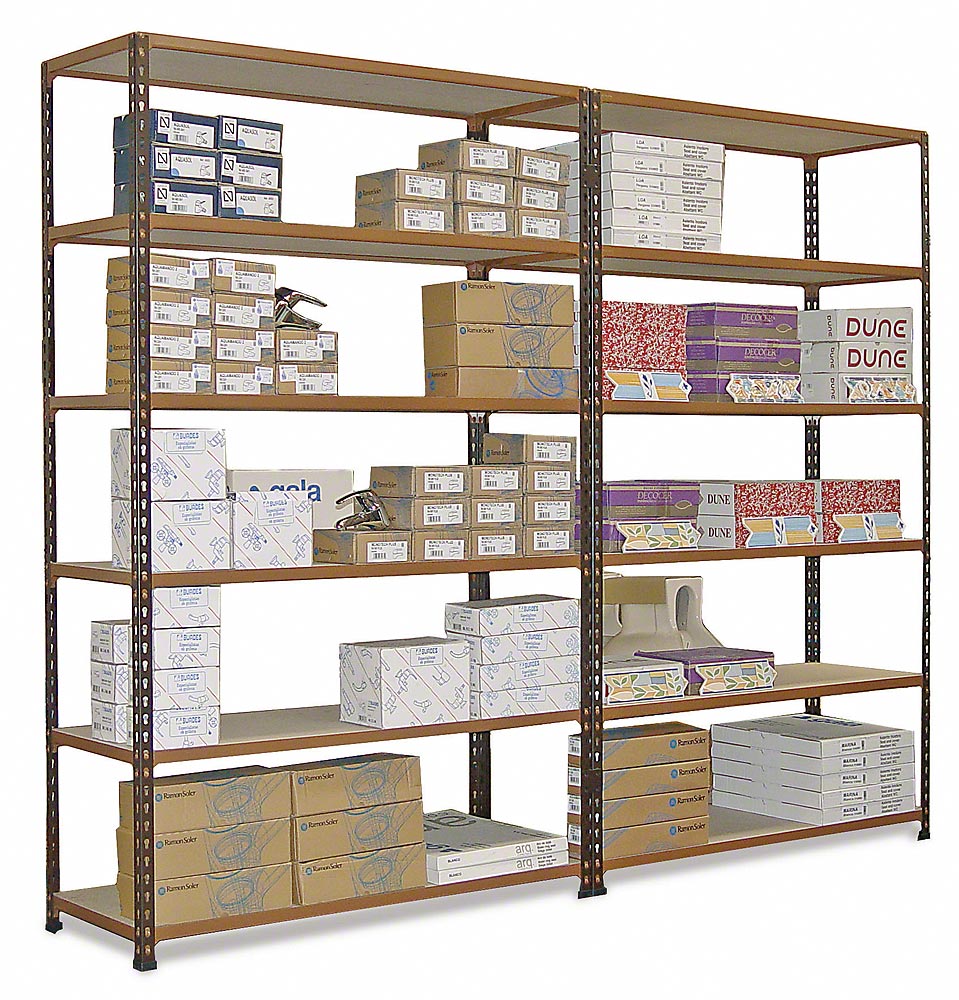

Ideal para cargas ligeras y medias, hasta un máximo de 375 kg por nivel. Idónea para almacenar cajas o productos pequeños, como archivo de oficina y también para el hogar. Cada par de largueros debe llevar una varilla de arriostrado, que garantiza la estabilidad de la carga. La altura máxima de los módulos es de 3,058 m. Los colores estándar son marrón, azul y galvanizado para los angulares, y marrón, naranja, gris y galvanizado para los largueros. Los paneles se presentan en tablero aglomerado crudo o melaminado, y en metal galvanizado.

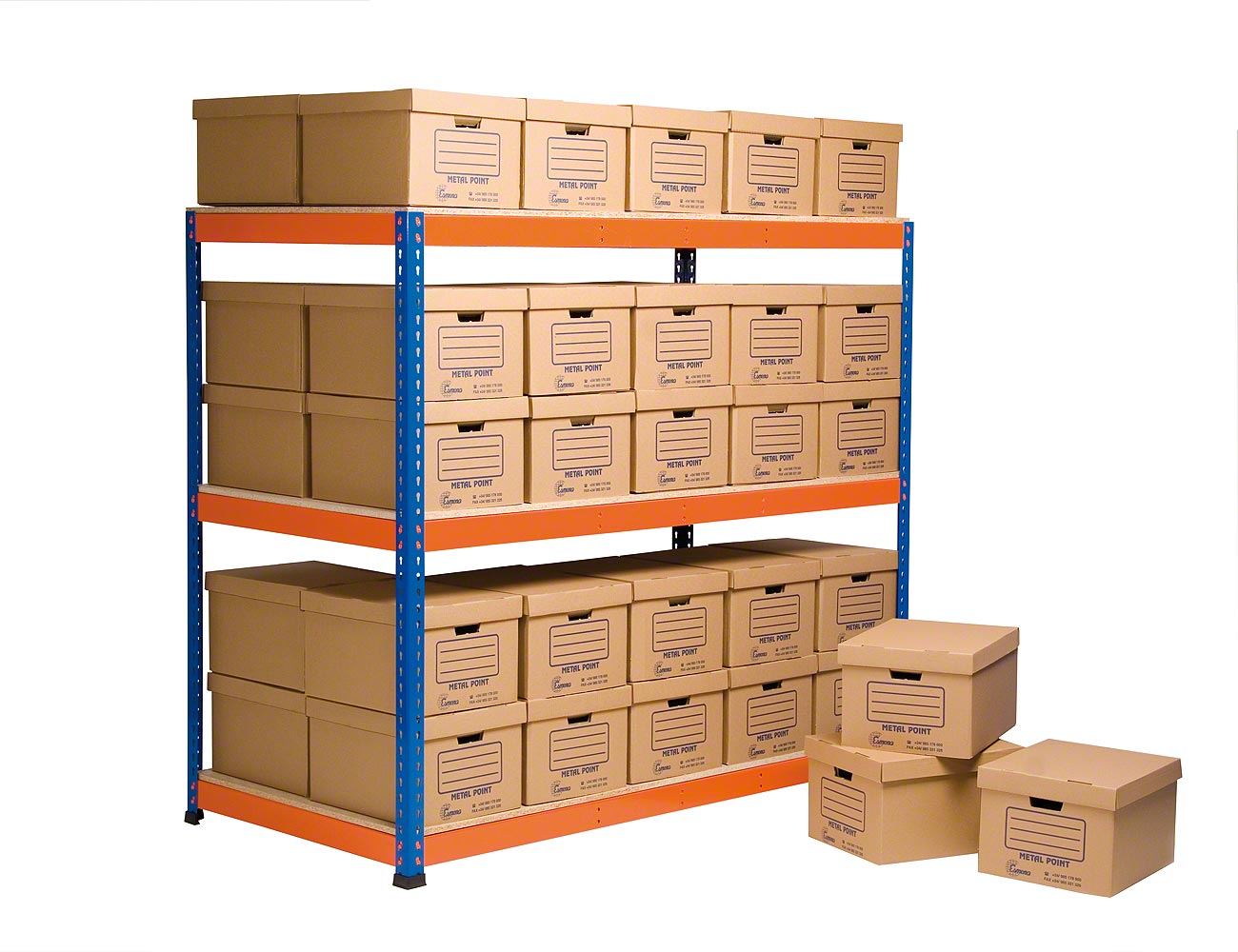

Metal Point Plus 15
Diseñadas para cargas medias y ligeramente pesadas, cada nivel de carga soporta hasta 500 kg de peso repartidos uniformemente. El espesor de los angulares es de 1,5 mm y la altura máxima de los módulos es de 3,062 m. Los colores estándar son azul para los angulares y naranja para los largueros, travesaños y arriostrados. Los paneles pueden ser de tablero aglomerado crudo o melaminado.

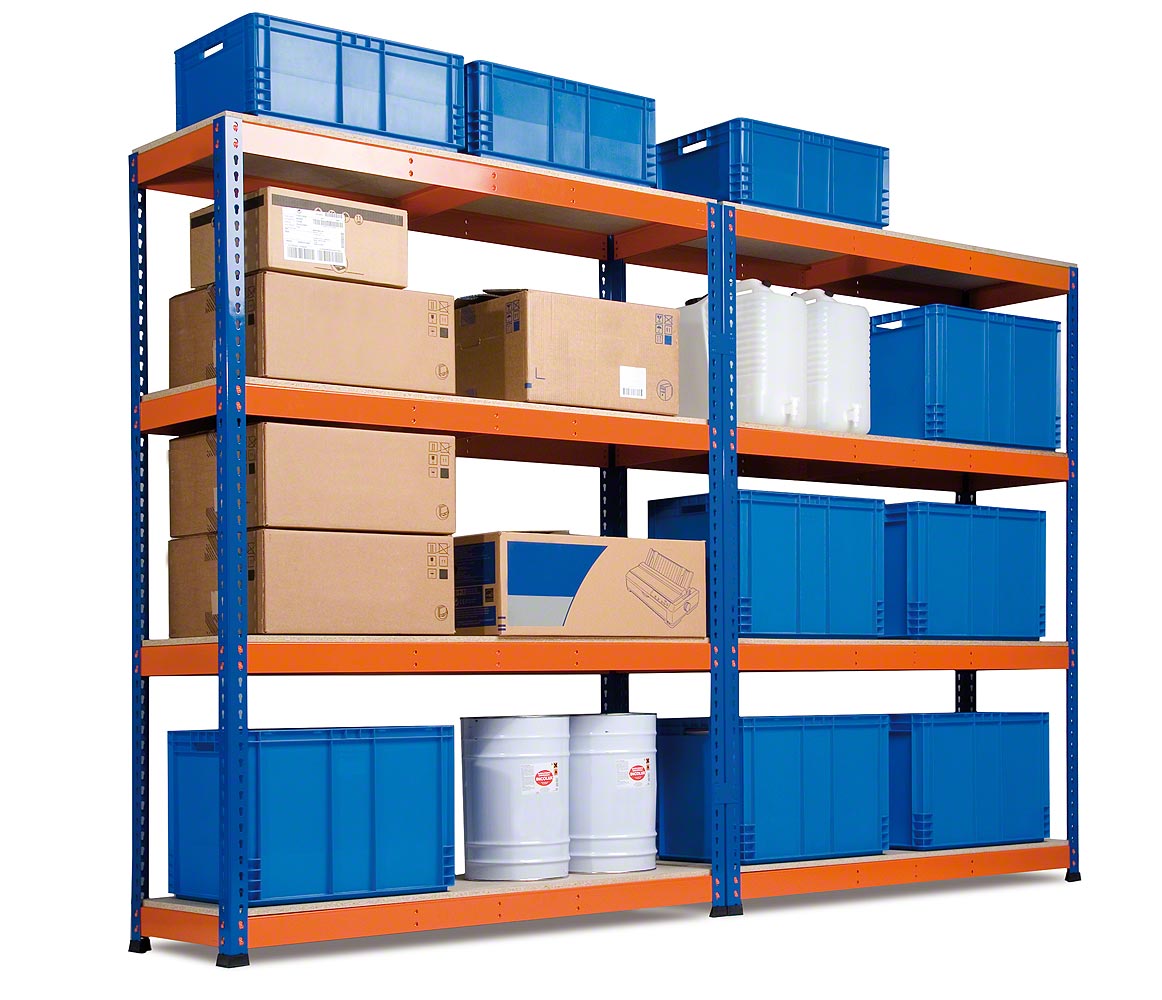

Metal Point Plus
Ideales para mercancías pesadas y de grandes dimensiones, que se manipulan de forma manual o con equipos de manutención. Cada nivel puede soportar hasta 960 kg de peso repartido uniformemente. El espesor de los angulares es de 2 mm. Disponibles en múltiples tamaños, hasta una altura máxima de 3,672 m por módulo. Colores estándar: gris o metal galvanizado para los angulares y naranja, gris o metal galvanizado para los largueros, travesaños y arriostrados. Paneles en tablero aglomerado crudo o melaminado y en metal galvanizado.
Galería
Seguridad
Los perfiles empleados se determinan a partir de las tablas de carga elaboradas por Mecalux. La estabilidad longitudinal y transversal de los módulos se asegura con la propia rigidez del sistema de enganche entre larguero y angular, o entre travesaño y angular.
En este sentido, deberá tenerse en cuenta la relación altura/ancho de la estantería. Si la relación es superior a una proporción de 4 de alto x 1 de ancho, la estructura deberá fijarse a la pared, al suelo o fijar los diferentes módulos entre sí mediante travesaños, para incrementar la estabilidad del conjunto de la estantería.
Por último, el acabado con pintura en polvo epoxi poliéster le otorga una óptima resistencia al fuego. Esta pintura es de clase M1, según la clasificación de la norma UNE 23.721 (que gradúa de más resistente, M0, a menos resistente, M5). El grado M1 significa que la pintura sólo puede arder bajo la acción directa de una llama ya existente, por lo que en ningún caso puede propagar el fuego.
Las estanterías sin tornillos Metal Point cumplen, entre otras, con la norma EN 15878, “Sistemas de almacenamiento en estanterías metálicas. Términos y definiciones”.
Garantía Mecalux
Mecalux garantiza la estantería Metal Point por un período de 1 año contra todo defecto de fabricación.
