Estanterías móviles (Movirack)

Estanterías móviles

Movirack

Sistema de almacenamiento móvil para palets que combina la compactación con el acceso directo a cada palet y aumenta de forma significativa la capacidad del almacén.

El producto

Almacenaje móvil: optimización del espacio con acceso directo

Las estanterías móviles son una solución de almacenaje de alta densidad con la que se consigue aumentar considerablemente la capacidad de almacenaje sin perder el acceso directo a cada palet. Las estanterías se instalan sobre bases móviles motorizadas que se desplazan lateralmente sobre raíles.

Con el sistema Movirack de Mecalux se optimiza al máximo el volumen ocupado por la instalación, gracias al movimiento controlado de los bloques de estanterías, que se juntan o separan para abrir únicamente el pasillo de trabajo requerido en cada ocasión.

Movirack es un sistema de almacenamiento móvil

Ventajas de las estanterías móviles

  • Mayor capacidad de almacenaje: las estanterías sobre bases móviles proporcionan un aumento de capacidad de entre un 80 y un 120% respecto a las estanterías convencionales.
  • Acceso directo: es el único sistema de almacenaje por compactación que permite acceder de forma directa a todo el stock almacenado.
  • Ahorro energético en cámaras frigoríficas: al hacerse un mejor uso del espacio, el volumen de aire a refrigerar es muy inferior, lo que reduce el consumo energético.
  • Aptas para picking: el modo de funcionamiento Multipasillo permite abrir de forma simultánea hasta 3 pasillos en lugar de uno solo, para efectuar trabajos de picking.
  • Versatilidad: las estanterías móviles se pueden adaptar al almacenaje de cargas no paletizables, como bobinas, tubos o perfiles.
  • Escalables: el sistema se ajusta al crecimiento del almacén, ya que puede ampliarse añadiendo bloques de estanterías móviles adicionales.
  • Seguridad y durabilidad: son estructuras robustas equipadas con numerosos dispositivos de seguridad destinados a proteger a los operarios y a la mercancía.
  • Gran capacidad de carga: cada base móvil puede mover más de 600 toneladas.

Las estanterías Movirack nos han ayudado a incrementar notablemente la capacidad de almacenaje

Denso
Rafael López Encargado del control de Producción y Logística
Denso
(Barcelona, España)

Aplicaciones de las estanterías móviles para palets

Ideales para el almacenaje por compactación y con acceso directo a cada palet

El sistema de almacenamiento móvil para palets es perfecto para aquellas empresas en las que se requiere acceso unitario a todos los palets almacenados y en las que se desea, a la vez, aprovechar al máximo la superficie disponible.

Las estanterías móviles sobre raíles se recomiendan para almacenes con gran variedad de referencias

Almacenes con múltiples referencias

Las estanterías móviles son idóneas para almacenes con gran variedad de referencias de media y baja rotación.

El almacenaje móvil es perfecto para almacenes refrigerados y de congelación

Almacenes refrigerados y de congelación

Su implementación en cámaras refrigeradas y de congelación disminuye significativamente el consumo de energía.

El sistema Movirack se utiliza también para almacenar mercancía no paletizada

Almacenaje compacto de mercancía no paletizada

Se pueden almacenar cargas especiales como bidones y bobinas (con soportes específicos) o tubos y perfiles (con estanterías cantilever).

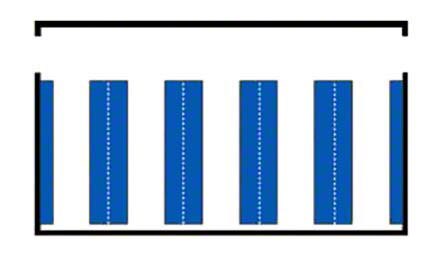

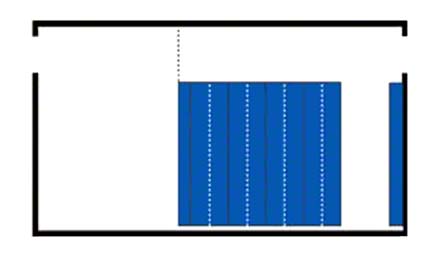

Las estanterías con bases móviles aumentan la capacidad de almacenes con problemas de espacio

Almacenes con limitaciones de espacio

Amplían la capacidad del almacén utilizando la misma superficie y sin perder accesibilidad.

Cómo funcionan las estanterías industriales móviles

Movimiento automático controlado a distancia o desde las bases móviles de las estanterías

El funcionamiento de las estanterías móviles de almacén es sumamente sencillo. Una vez determinado el pasillo en el que se desea trabajar, el operario activa el sistema y las estanterías se deslizan en cascada de forma automática hasta habilitar el pasillo seleccionado.

Testimoniales

Càrniques Celrà y Càrniques de Juià, de Olot Meats Group

Con las estanterías Movirack no solo hemos ganado en capacidad de almacenaje, sino que, como resultado de ello, hemos aumentado la producción. Los operarios se han adaptado muy bien al funcionamiento, por lo que nuestra operativa resulta más eficiente y llevamos un control exhaustivo de la mercancía.

Xavier Roca Director general
Càrniques Celrà y Càrniques de Juià, de Olot Meats Group
(Girona, España)
Havi Logistics

Para poder entender lo eficiente que es la instalación es importante conocer algunas cifras. Primero, el coste de almacenaje ha disminuido en un 64%. Segundo, la capacidad de almacenaje se ha incrementado en un 55%. Tercero, el retorno de la inversión es de 1,2 años. Y por último, pero no menos importante, todo ello manteniendo un alto nivel de productividad.

Massimo d’Alessandro Director de Operaciones
Havi Logistics Italia
(Lodi, Italia)

Las estanterías Movirack nos permiten almacenar una gran cantidad de palets con varias referencias en un espacio limitado y ofrecen un acceso directo a los palets, lo que facilita la gestión de la mercancía y, en definitiva, el control del stock. Elegimos Mecalux por ser una de las empresas líderes en el sector a nivel mundial, por su proximidad al cliente y por el precio competitivo.

Andrzej Zajączkowski Director de almacén
Refresco
(Mogielnica, Polonia)
Sabarot

Esta solución nos ha brindado una importante optimización del espacio en comparación con las estanterías para palets. Además, es ideal para el almacenaje en frío, donde el ahorro de energía y por tanto, de los costos, se tiene muy en cuenta.

Romain Favre Responsable de logística
Sabarot
(Chaspuzac, Francia)
Besafilm

Las estanterías Movirack han superado nuestras expectativas. Estamos muy satisfechos del aumento de la capacidad de almacenaje conseguida sin haber perdido el acceso directo a los productos. Después de un año utilizando las estanterías las 24 horas del día, no hemos tenido nunca ningún problema.

Youri Beltrame Propietario
Besafilm
(Colognola ai Colli, Italia)
Mooijer-Volendam B.V.

Las estanterías Movirack aprovechan toda la superficie de nuestro almacén y nos proporcionan la capacidad de almacenaje necesaria para abastecer a nuestros clientes. Además, los pasillos son lo suficientemente anchos para operar dentro y, sobre todo, hacer picking.

René Mooijer Director general
Mooijer-Volendam B.V.
(Volendam, Países Bajos)

Casos prácticos

Nufri

Cómo ubicar 11.000 palets de dimensiones especiales en 4.400 m² con las estanterías móviles de Mecalux

Caso práctico de paletización sobre bases móviles del almacen de Nufri en Lleida, España desarrollado por Mecalux y otros ejemplos de sistemas de almacenaje. Leer más

Nufri

Bajofrío

Dieciséis estanterías móviles Movirack rentabilizan el nuevo almacén frigorífico de Bajofrío

El almacén instalado por Mecalux, con capacidad para más de 6.000 palets, alcanza el alto volumen de trabajo que exige una empresa dedicada al almacenaje y manipulación de mercancías congeladas y polivalentes como es Bajofrío. La compañía, con más de 20 años de experiencia en el sector, dispone de unas nuevas e innovadoras instalaciones ... Leer más

Bajofrío

Vicom

Estanterías Movirack: una solución para el almacenamiento de plástico en sacos

Una solución para el almacenamiento de plásticos, cauchos, látex y resinas en sacos (tipo big bags). Las estanterías sobre bases móviles del almacén de la empresa española Vicom ofrecen una capacidad de almacenaje para 1.697 palets y acceso directo a las referencias en el momento de abrir un pasillo. Leer más

Vicom

Giménez Ganga

Giménez Ganga amplía en un 48% la capacidad de almacenaje

Giménez Ganga, líder en la fabricación de sistemas para la protección solar, cerramientos y decoración, ha modernizado su centro logístico en Alicante. La compañía ha instalado estanterías cantilever sobre bases móviles a fin de optimizar el espacio de su almacén sin perder acceso directo a la mercancía. Leer más

Giménez Ganga

Luxoro

Luxoro optimiza el espacio de su almacén de bobinas para la estampación en caliente sin perder acceso directo

Luxoro, distribuidor de equipos para la estampación en frío y caliente, ha equipado su almacén en la localidad de Parona (Italia) con estanterías Movirack de Mecalux. La empresa, que ha destinado estas estanterías sobre bases móviles al almacenaje de bobinas, ha optimizado el espacio disponible de su almacén. Leer más

Luxoro
Ver más casos prácticos

Componentes de las estanterías móviles

Las estanterías Movirack de Mecalux se caracterizan por la calidad de los materiales empleados en la fabricación de sus distintos componentes, lo que asegura la destacada fiabilidad del sistema y le confiere una prolongada durabilidad.

Las estanterías móviles para palets son estructuralmente similares a las convencionales estáticas, con la diferencia de que las primeras se montan sobre bases móviles motorizadas compuestas por carros, largueros, motores, ejes de transmisión y otros elementos.

Los operarios pueden controlar el funcionamiento de las estanterías móviles tanto desde los armarios embarcados (hay uno en el extremo de cada base móvil) como a través de mandos inalámbricos (que pueden utilizar desde la carretilla, por ejemplo).

El sistema Movirack cumple con todas las normativas de seguridad vigentes e incorpora los dispositivos necesarios a fin de asegurar un funcionamiento sin incidentes.

Estanterías metálicas

Estanterías metálicas

El sistema Movirack está formado por estanterías fijas en los extremos del conjunto, generalmente de simple acceso, y estanterías de doble acceso instaladas sobre bases móviles.

Carros

Carros

Conforman la estructura principal de las bases móviles y se colocan debajo de los bastidores. Incluyen tres conjuntos de rodadura: para rueda motriz, para rueda guía y para rueda libre o de rodadura.

Motores

Motores

Mediante un sistema de engranajes, transmiten la potencia a las ruedas motrices del carro. El número de motores de cada base móvil depende del peso de la carga y de la longitud de las bases.

Engranajes con doble corona

Engranajes con doble corona

Un engranaje con doble corona y doble piñón confiere al carro un movimiento más uniforme y, en consecuencia, alarga la vida útil de los elementos mecánicos.

Variadores de frecuencia

Variadores de frecuencia

Regulan la velocidad de los motores para asegurar que el arranque y la parada de las bases móviles se desarrolle de forma gradual.

Ejes de transmisión

Ejes de transmisión

Los ejes de transmisión permiten un aumento de los puntos de tracción para conseguir un desplazamiento más homogéneo de las bases.

Arriostrados

Arriostrados

Su disposición en rombo, con refuerzo central, evita deformaciones longitudinales de las bases móviles.

Carriles empotrados

Carriles empotrados

Elementos sobre los que se desplazan las ruedas de los carros. Hay dos tipos de carriles: uno para las ruedas motrices y de rodadura y otro para las ruedas guía.

Armario de control principal

Armario de control principal

En él está integrado el sistema que gobierna todas las bases. Contiene elementos como el PLC de control, los variadores de frecuencia y una pantalla para conocer el estado del sistema, entre otros.

Armarios embarcados

Armarios embarcados

Se sitúan en la cabecera de cada base móvil. Incorporan pulsadores para el control del movimiento, una baliza luminosa y una seta de emergencia.

Armario pupitre

Armario pupitre

Se coloca en un lugar visible cerca de las estanterías móviles. Dispone de un selector de dos posiciones para el modo de trabajo y otro de tres posiciones para el modo de funcionamiento.

Mando a distancia

Mando a distancia

Gracias a él, los operarios no necesitan bajar de la carretilla para controlar la apertura de los pasillos o rearmar el sistema (siguiendo un protocolo de seguridad).

Pulsador de rearme

Pulsador de rearme

Este botón debe pulsarse una vez finalizadas las operaciones dentro del pasillo de trabajo para rearmar el sistema y poder mover nuevamente las bases tras el bloqueo de seguridad.

Fotocélulas de proximidad

Fotocélulas de proximidad

Situadas en los carros de los extremos, garantizan una parada suave y segura de las bases móviles, con una separación ya programada.

Barrera de seguridad exterior

Barrera de seguridad exterior

Barrera de triple haz que se coloca para cubrir la zona frontal completa de la instalación. Corta la potencia en el momento en que el operario entra al pasillo, para bloquear el movimiento de las estanterías.

Barrera de seguridad interior

Barrera de seguridad interior

Fotocélulas situadas en los vértices de las bases que crean una barrera longitudinal paralela al pasillo de trabajo. Si el haz de la barrera es interrumpido durante el movimiento de una base, esta se detiene automáticamente.

Setas de emergencia

Setas de emergencia

Permiten al operario detener el sistema en caso de emergencia. Se sitúan en todos los armarios (general, pupitre y embarcados) y también en un puntal central cuando la longitud de todas las bases supera los 25 m.

Placas de características

Placas de características

Recogen la información técnica de la instalación y se colocan en zonas visibles en el extremo exterior de las estanterías móviles.

Accesorios para las estanterías Movirack

Soluciones complementarias que reducen costes y aumentan la eficiencia y versatilidad del sistema

Sistema que permite iluminar automáticamente el pasillo de trabajo

Iluminación automática de pasillos

Con este sistema, que Mecalux incluye de serie en todas sus instalaciones, se ilumina únicamente el pasillo de trabajo a fin de reducir el consumo energético y evitar sobrecalentamientos.

Las ménsulas se instalan encima del paso peatonal de las estanterías Movirack

Ménsulas

Se pueden instalar en el pasillo exterior, a una altura que facilite el tránsito seguro de las carretillas. También en el extremo opuesto por encima del paso peatonal (a 2,1 m).

El contador de carretillas monitoriza el número de carretillas presentes en el pasillo de trabajo

Contador de carretillas

Dispositivo de seguridad que monitoriza el número de carretillas que operan en el pasillo de trabajo. Las estanterías no pueden moverse hasta que el contador detecta que no quedan carretillas en el pasillo.

Las protecciones laterales protegen los carros exteriores de las bases móviles frente a golpes accidentales

Protecciones laterales

Refuerzo que se añade a los carros exteriores de las bases móviles para evitar que las carretillas impacten contra las cabeceras o golpeen un armario accidentalmente.

Las estanterías móviles admiten los distintos accesorios disponibles para los sistemas convencionales

Accesorios de estanterías convencionales

Los mismos accesorios disponibles para las estanterías convencionales también lo están para las Movirack: el conjunto calzo bidón, los soportes para contenedores y para bobinas, estantes, etc.

Catálogos

Catalog - 6 - Estanterias-sobre-bases-moviles-movirack - es_ES

Estanterías móviles Movirack (catálogo)

Almacenaje de alta densidad sobre bases móviles

Descargar
Catalog - 10 - Inspeccion-tecnica-de-estanterias - es_ES

Inspección técnica de estanterías (catálogo)

Uso, inspección y mantenimiento de estanterías

Descargar
Storage Solutions for Pallets_ES

Soluciones de almacenaje para palets (catálogo)

Sistemas de almacenamiento para productos paletizados

Descargar
Catalog - 2 - Easy-wms - es_ES

Software de gestión de almacenes

Innovación tecnológica para almacenes eficientes

Descargar

Preguntas frecuentes

Las estanterías móviles son un sistema de almacenaje para palets compuesto por estanterías instaladas sobre bases móviles motorizadas que se desplazan lateralmente sobre carriles empotrados en el suelo. El sistema Movirack pertenece a la vez a las soluciones de almacenaje de acceso directo y a las de alta densidad, ya que las estanterías pueden compactarse casi por completo, habilitando un único pasillo de trabajo cuya apertura se regula en función de la ubicación a la que se desea acceder.

Las estanterías móviles Movirack son una excelente alternativa cuando se desea mejorar el aprovechamiento de la superficie disponible sin resignar accesibilidad total a cada uno de los palets almacenados. Se trata de un sistema que combina las prestaciones que caracterizan a las estanterías de paletización convencional (acceso directo, múltiples referencias, versatilidad) con las ventajas propias de las soluciones de almacenamiento de alta densidad (ahorro de espacio, aumento de la capacidad de almacenaje).

Por supuesto. Las estanterías incorporan dispositivos de seguridad que cumplen con la normativa actual y garantizan el funcionamiento seguro de los equipos móviles, protegiendo a los operarios y la mercancía almacenada. Las bases móviles se fabrican respetando las directrices de seguridad de la norma UNE 15095 y tienen el marcado CE, además del resto de normativas aplicables a las estanterías convencionales.

El montaje del sistema Movirack requiere instalar en el suelo del almacén los carriles empotrados que posibilitan el desplazamiento de las bases móviles sobre las que se asientan las estanterías. La técnica utilizada dependerá de si se trata de un almacén de obra nueva o de uno ya existente. Mecalux acompaña al cliente durante todo el proceso.

El montaje estándar contempla la instalación de un máximo de 16 bases móviles por bloque o conjunto. En caso de que se requiera la instalación de más estanterías móviles, se coloca una estantería fija y, a continuación, otro conjunto de bases. Aunque, bajo ciertas condiciones, también pueden desarrollarse instalaciones con más de 16 bases móviles por bloque.

Se trata de una decisión que debe tomarse en la fase de diseño. Evidentemente, la máxima compactación se consigue con la configuración que permite la apertura de un único pasillo de trabajo para la operación con carretillas. No obstante, si el cliente lo requiere puede habilitarse la apertura simultánea de más de un pasillo de trabajo, aunque a costa de reducir el número de bases móviles y, en consecuencia, la capacidad de almacenaje.

El ancho del pasillo de trabajo se determina en la fase de diseño y dependerá del tipo de carretilla utilizada, ya que se ha de asegurar que pueda maniobrar adecuadamente.

El pasillo de trabajo de las estanterías Movirack puede superar los 40 m de profundidad, aunque esta medida está condicionada por la operativa del cliente y las normativas sobre pasos de evacuación de cada instalación.

La velocidad media de desplazamiento de las bases móviles oscila entre 3,5 y 4 metros por minuto, lo que significa que una base móvil tarda menos de 50 segundos en abrir un pasillo de 3 metros.

Las estanterías móviles Movirack ofrecen tres modos de funcionamiento automáticos (Pasillo, Multipasillo y Parking) y un modo manual para mantenimiento. El modo Pasillo es el que se utiliza para abrir un único pasillo de trabajo y acceder con la carretilla para depositar o extraer palets. El modo Multipasillo, en cambio, permite la apertura simultánea de un máximo de tres pasillos, más estrechos que el pasillo único, y se activa para efectuar labores de picking. Con el modo Parking, el ancho del pasillo de trabajo se distribuye entre todos los pasillos posibles, por lo que todas las bases móviles se despliegan con el mismo espacio de separación entre ellas. Esta función suele activarse para conseguir una mejor circulación de aire, en especial en cámaras frigoríficas, y también para la realización de inventarios o la preparación de pedidos. Por último, con el modo manual, que se utiliza principalmente para tareas de mantenimiento, las bases se mueven individualmente accionando de forma constante el pulsador de dirección de movimiento del armario embarcado de la base móvil.

Cada instalación se suministra con un mando a distancia, aunque es posible incluir más de uno en caso de ser necesario.

Se puede emplear cualquier modelo de carretillas de carga frontal (contrapesadas y retráctiles), siempre que la anchura del pasillo y la altura de elevación lo permitan. Las carretillas más usadas son las retráctiles, ya que precisan pasillos inferiores a los 3 m, su altura de elevación supera los 10 m y tienen la posibilidad de proteger térmicamente la cabina del operario (muy útil cuando se trabaja en cámaras de frío).

No. Las estanterías del sistema Movirack pueden equiparse con la misma gama de accesorios que se utilizan para adaptar las estanterías convencionales estáticas al almacenaje de mercancía no paletizada. Esto significa que es posible adecuar las estanterías sobre bases móviles para el depósito de distintos tipos de unidades de carga, como contenedores, bobinas y bidones. Por otra parte, el sistema Movirack con estanterías cantilever es la solución perfecta para el almacenamiento por compactación de cargas largas y voluminosas (tubos, perfiles y tableros, por ejemplo).

Sí. El sistema Movirack se adapta a la preparación de pedidos desde las propias estanterías gracias al modo de funcionamiento Multipasillo, que permite abrir de forma simultánea hasta tres pasillos de trabajo en lugar de uno solo.

Las estanterías de bases móviles Movirack son aptas para almacenes que trabajan a temperatura ambiente, de refrigeración o de congelación. De hecho, esta solución resulta especialmente ventajosa para el almacenaje a temperatura controlada, ya que el mayor aprovechamiento del espacio que favorece se traduce en un significativo ahorro del consumo energético.
